5.2
Kalibrierbetrieb

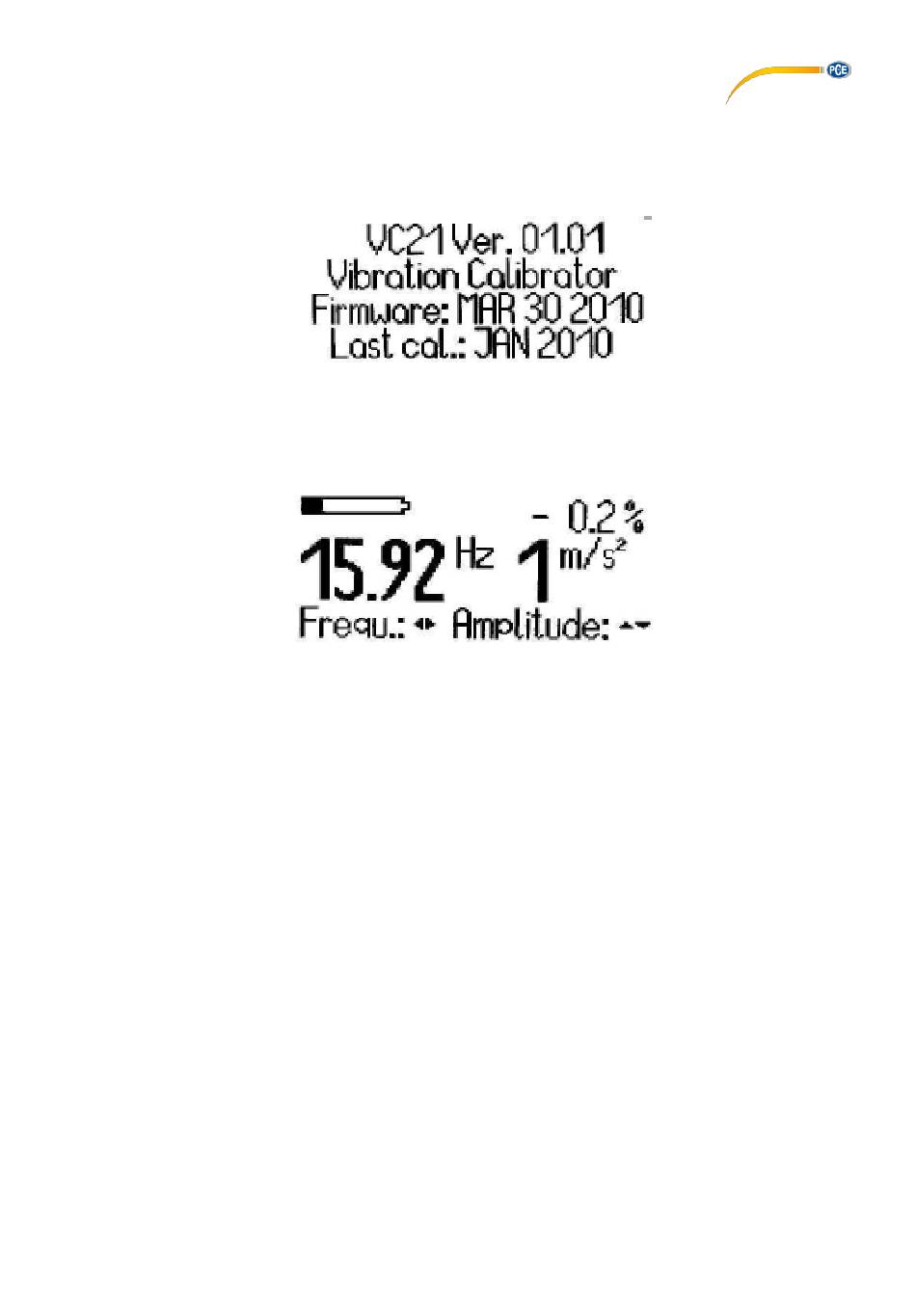

Nach der Befestigung des Prüflings schalten Sie das Gerät ein, indem Sie die Taste „On/Off"
kurz gedrückt halten, bis die Anzeige aufleuchtet. Für einige Sekunden werden Geräte- und
Softwareversion sowie das Datum der letzten Kalibrierung Ihres PCE-VC21 angezeigt.
Nach kurzer Zeit hat sich die Amplitudenregelung eingeschwungen. Auf der Anzeige erscheinen
die Nennwerte von Schwingfrequenz und Effektivwert der Schwingamplitude. Beide Angaben
sind informativ und stellen keine Messwerte dar.
Mit den Tasten „f+" und „f-" wählen Sie die Schwingfrequenz. Es stehen 7 Frequenzen zur
Auswahl. Mit den Tasten „a+" und „a-" wählen Sie die Schwingamplitude. Je nach Frequenz
stehen bis zu 5 Amplitudenwerte zur Auswahl.
Hinweis: Bei 159,2 Hz ((Kreisfrequenz 1000 s-1) zeigt das Gerät alternierend die Einheiten m/s²
für Beschleunigung, mm/s für Geschwindigkeit und μm für Weg an. Die ist die Frequenz, bei der
die Amplitudenwerte der Beschleunigung in m/s², der Geschwindigkeit in mm/s und des
Schwingwegs in μm gleich sind. Beispiel: 10 m/s² sind 10 mm/s und 10 μm.
In der rechten oberen Ecke der Anzeige sehen Sie die tatsächliche prozentuale Abweichung
der intern gemessenenen Amplitude vom Sollwert. Sie sollte sich im eingeschwungenen
Zustand dem Wert 0,0 % annähern.
Übersteigt der Betrag des Fehlers einen Wert von 3 %, erscheint die Fehleranzeige in inversen
Zeichen und ein akustisches Signal ertönt. In diesem Fall kann der PCE-VC21 nicht zur
Kalibrierung eingesetzt werden. Bei einer Überschreitung der maximalen Prüflingsmasse zeigt
das Gerät an Stelle der Prozentanzeige die Warnung „OVERL" an und schaltet die
Schwingungserzeugung ab. Die zulässige Prüflingsmasse kann bis zu 500 Gramm betragen
und ist abhängig von der gewählten Frequenz (vgl. Technische Daten). Durch Verringern der
Prüflingsmasse oder der Amplitude sowie erneutes Einschalten wird der Kalibrator wieder
gestartet.
Durch Drücken der Taste „On/Off" für mindestens eine Sekunde schalten Sie das Gerät aus.
Eine automatische Abschaltung erfolgt nach einer wählbaren Zeit zwischen 3 und 30 Minuten
nach dem letzten Drücken der Taste „On/Off".
Vorsicht: Der Schwingungskalibrator ist nicht für den Einsatz in staubiger oder schmutziger
Umgebung vorgesehen. Besonders ist darauf zu achten, dass keine ferromagnetischen Partikel
ins Innere des Gerätes gelangen, da dies in kurzer Zeit zu Beschädigungen führen kann.
© PCE Instruments
