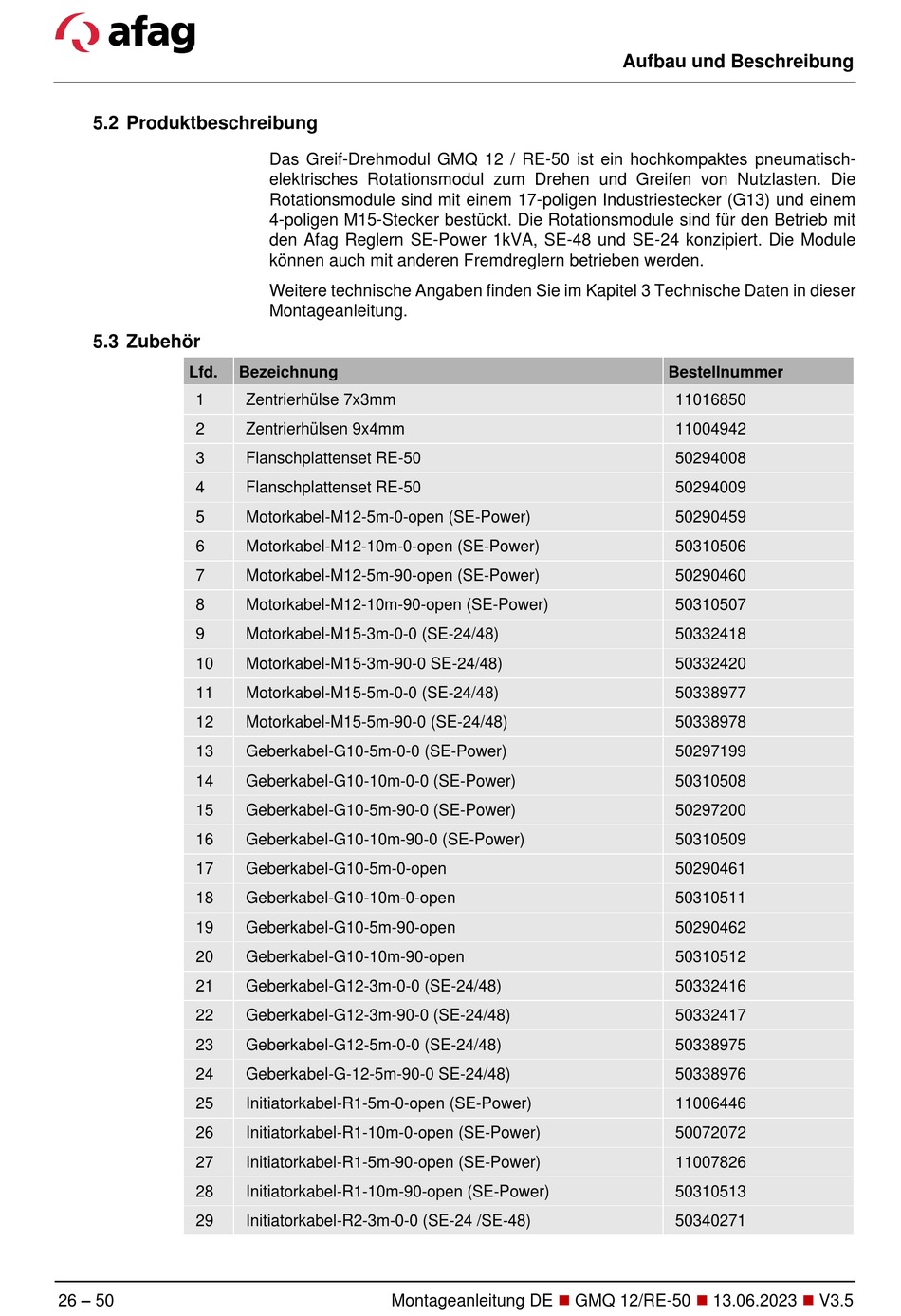

5.2 Produktbeschreibung
5.3 Zubehör
Lfd.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
26 – 50
Das Greif-Drehmodul GMQ 12 / RE-50 ist ein hochkompaktes pneumatisch-
elektrisches Rotationsmodul zum Drehen und Greifen von Nutzlasten. Die
Rotationsmodule sind mit einem 17-poligen Industriestecker (G13) und einem
4-poligen M15-Stecker bestückt. Die Rotationsmodule sind für den Betrieb mit
den Afag Reglern SE-Power 1kVA, SE-48 und SE-24 konzipiert. Die Module
können auch mit anderen Fremdreglern betrieben werden.
Weitere technische Angaben finden Sie im Kapitel 3 Technische Daten in dieser
Montageanleitung.
Bezeichnung
Zentrierhülse 7x3mm
Zentrierhülsen 9x4mm
Flanschplattenset RE-50
Flanschplattenset RE-50
Motorkabel-M12-5m-0-open (SE-Power)
Motorkabel-M12-10m-0-open (SE-Power)
Motorkabel-M12-5m-90-open (SE-Power)
Motorkabel-M12-10m-90-open (SE-Power)
Motorkabel-M15-3m-0-0 (SE-24/48)
Motorkabel-M15-3m-90-0 SE-24/48)
Motorkabel-M15-5m-0-0 (SE-24/48)
Motorkabel-M15-5m-90-0 (SE-24/48)
Geberkabel-G10-5m-0-0 (SE-Power)
Geberkabel-G10-10m-0-0 (SE-Power)
Geberkabel-G10-5m-90-0 (SE-Power)
Geberkabel-G10-10m-90-0 (SE-Power)
Geberkabel-G10-5m-0-open
Geberkabel-G10-10m-0-open
Geberkabel-G10-5m-90-open
Geberkabel-G10-10m-90-open
Geberkabel-G12-3m-0-0 (SE-24/48)
Geberkabel-G12-3m-90-0 (SE-24/48)
Geberkabel-G12-5m-0-0 (SE-24/48)
Geberkabel-G-12-5m-90-0 SE-24/48)
Initiatorkabel-R1-5m-0-open (SE-Power)
Initiatorkabel-R1-10m-0-open (SE-Power)
Initiatorkabel-R1-5m-90-open (SE-Power)
Initiatorkabel-R1-10m-90-open (SE-Power)
Initiatorkabel-R2-3m-0-0 (SE-24 /SE-48)
Montageanleitung DE
Aufbau und Beschreibung
Bestellnummer
11016850
11004942
50294008
50294009
50290459
50310506
50290460
50310507
50332418
50332420
50338977
50338978
50297199
50310508
50297200
50310509
50290461
50310511
50290462
50310512
50332416
50332417
50338975
50338976
11006446
50072072
11007826
50310513
50340271
◼
◼
GMQ 12/RE-50
13.06.2023
◼
V3.5
