3
14
4
14
13
12
2
1

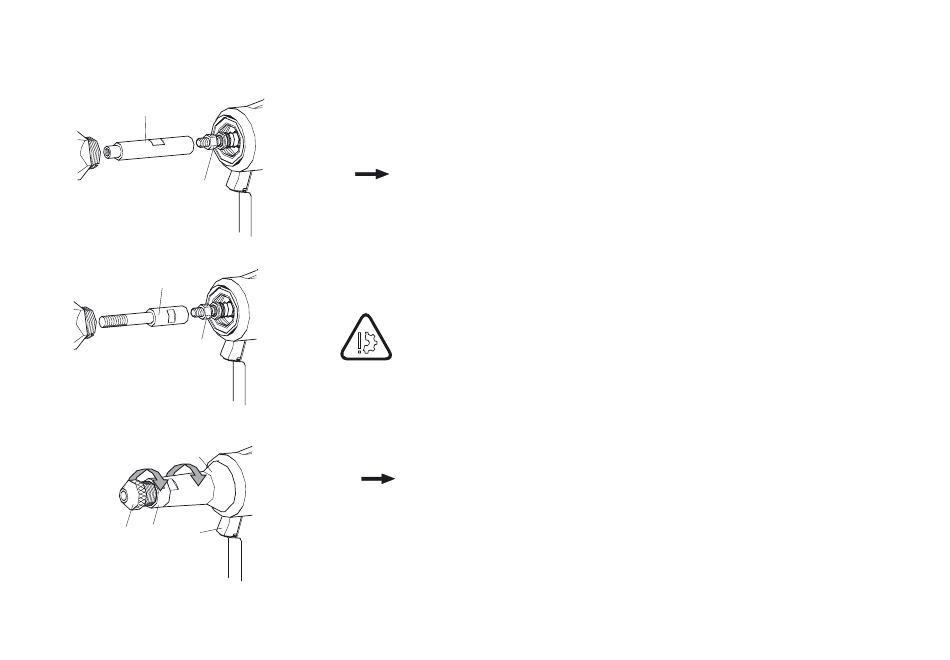

• Maulschlüssel SW10 am Gewinde- (4)/Innengewindedorn (3) ansetzen.
• Unter Gegenhalten der Kontermutter (14) den Gewinde /Innen-
gewindedorn lösen und herausschrauben.
Hinweis Fetten Sie den neuen Gewinde-/Innengewindedorn leicht mit
säurefreiem Fett ein. Beachten Sie beim Anziehen die Tabelle
für Anziehdrehmomente im Kapitel „Nietwerkzeug warten".
• Neuen Gewinde-/Innengewindedorn aufschrauben (min. 6
Gewindegänge) und unter Gegenhalten der Kontermutter (14)
anziehen (siehe Seite 33 „Tabelle für Anziehdrehmomente").
Achtung Maulschlüssel SW20 für die Vordere Hülse (13)
benutzen. Drücker (12) kann durch Abrutschen eines
Maulschlüssels beschädigt werden!
• Vordere Hülse (13) aufschrauben und mit Maulschlüssel SW20 fest
anziehen (siehe Seite 33 „Tabelle für Anziehdrehmomente").
• Passendes Mundstück aufschrauben.
Hinweis Sie müssen nun zuerst eine Einstellung des Hubes
vornehmen. Anschließend müssen Sie die Länge L des
Gewindedorns bzw. den Abstand M des Innengewindedorns
einstellen (vergleiche Abbildung Seite 17).
Nietwerkzeug einstellen
18
