9.1 Einstellmöglichkeiten: Einstellen von
Hub/Zugkraft
— Hub und Zugkraft des Werkzeugs bzw.
verschiedene Kombinationen beider
Parameter können individuell vorein-
gestellt werden.
— Falls Sie das Nietwerkzeug für unter-
schiedliche Klemmdicken nutzen
möchten, ohne die Werkzeugeinstel-
lungen ändern zu müssen, empfiehlt
sich die Option „Zugkraft einstellen".
— Die Option „Hub einstellen" eignet
sich eher für kleinere Durchmesser
(Blindnietmuttern M6 oder M8) oder
wenn Niete aus weichen Materialien
gesetzt werden sollen.
— Die Hubeinstellung ist auch empfoh-
len, wenn Sie nur mit einer Klemmdi-
cke arbeiten.
— Wenn Sie die Parameter, Zugkraft und
Hub, einstellen möchten, beachten Sie
bitte die nachfolgenden Erläuterun-
gen.
9.2 Hub einstellen
— Um den Hubeinstellmechanismus zu
aktivieren, müssen Sie zunächst die
Zugkrafteinstellschraube (9) auf den
höchsten Wert einstellen. Drehen Sie
dazu die Zugkrafteinstellschraube (9)
im Uhrzeigersinn bis zum Anschlag
(max. Zugkraft).
— Entfernen Sie die Verschlußkappe (10).
— Stellen Sie den Hub ein, indem Sie die
Hubeinstellmutter (11) drehen: Durch
Titgemeyer / 10370DE1122 / 1
RL100-2 /
Drehen im Uhrzeigersinn wird der
Hub kleiner, durch Drehen gegen den
Uhrzeigersinn größer.
— Pro Teilstrich an der Einstellmutter
(11) verringert/vergrößert sich der
Hub um rund 0,08 mm.
— Auf der Einstellmutter ist der Hub in
ca. 1-mm-Abständen markiert.

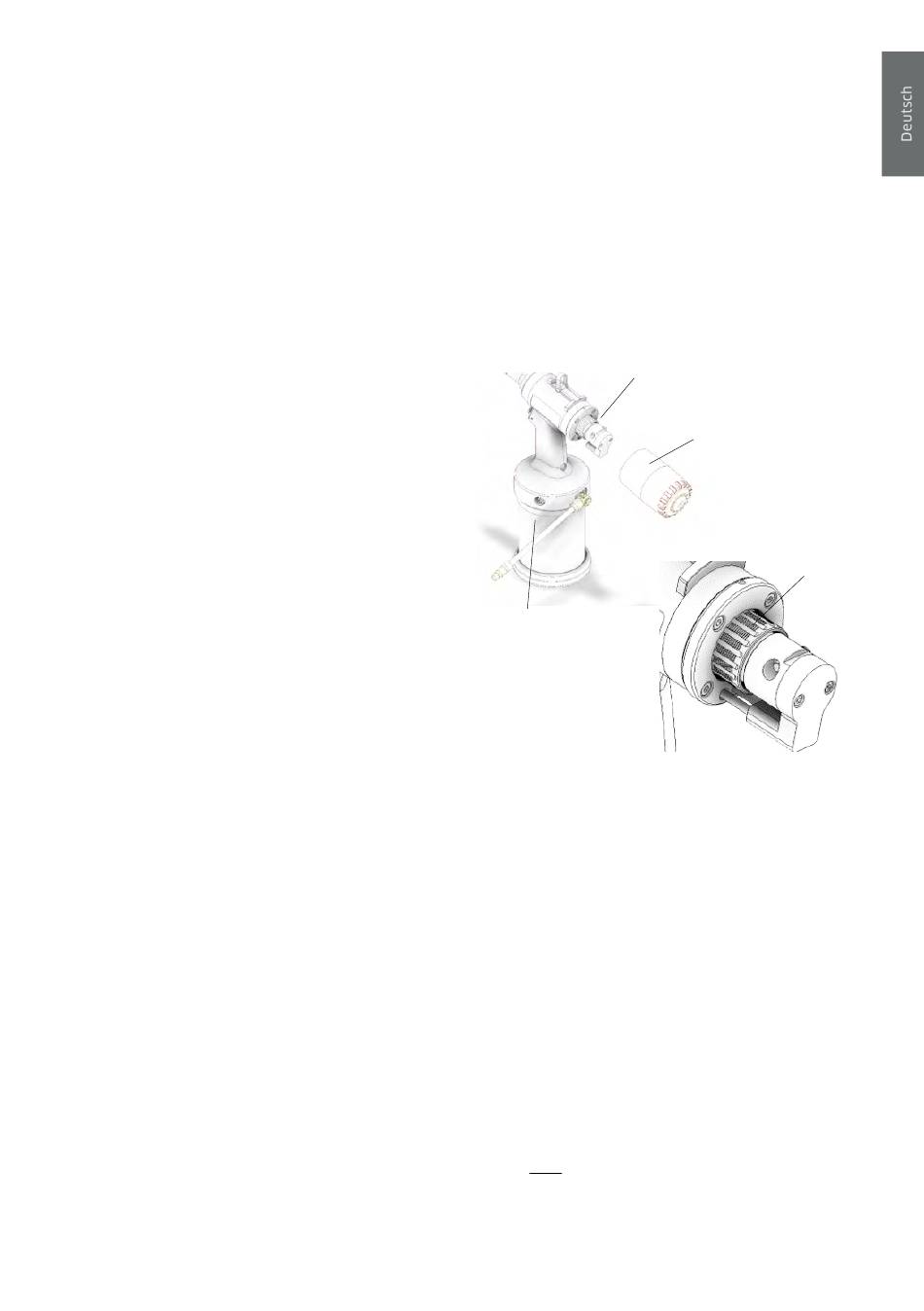

Hubeinstellmutter (11)
Zugkrafteinstell-
schraube (9)
9.3 Zugkraft einstellen
— Bevor die Zugkraft verändert werden
kann, muss die Hubeinstellmutter (11)
auf den höchsten Wert eingestellt wer-
den (Drehen gegen den Uhrzeigersinn).
— Stellen Sie zunächst die Zugkraft des
Geräts auf den tiefsten Wert ein, in-
dem Sie die Zugkrafteinstellschraube
(9) gegen den Uhrzeigersinn bis zum
Anschlag drehen.
— Dann schrauben Sie die Blindnietmut-
ter/den Blindnietschraube von Hand
auf.
Betriebsanleitung
Verschlußkappe (10)
Hubeinstell-
mutter (11) mit
Einstellringen
9
