WASSERGEKÜHLTE GERÄTE
mindestwasserkapazität
!
Das Mindestvolumen des Wasserkreislaufs ist anhand der nachstehenden Formel zu berechnen. Falls erforderlich,
muss ein Vorratsbehälter installiert werden. Der ordnungsgemäße Betrieb von Regel- und Sicherheitsvorrichtungen ist
nur bei ausreichendem Wasservolumen sichergestellt.
Vt → Mindestwassermenge der Anlage
Q → Sensible Kälteleistung der Kältemaschine in kW
N → Anzahl der im Gerät verfügbaren Regelstufen
Dt → Maximal zulässiger Temperaturanstieg (Dt = 6°C für eine Klimaanlage)
Konfiguration des Wasserkreislaufs

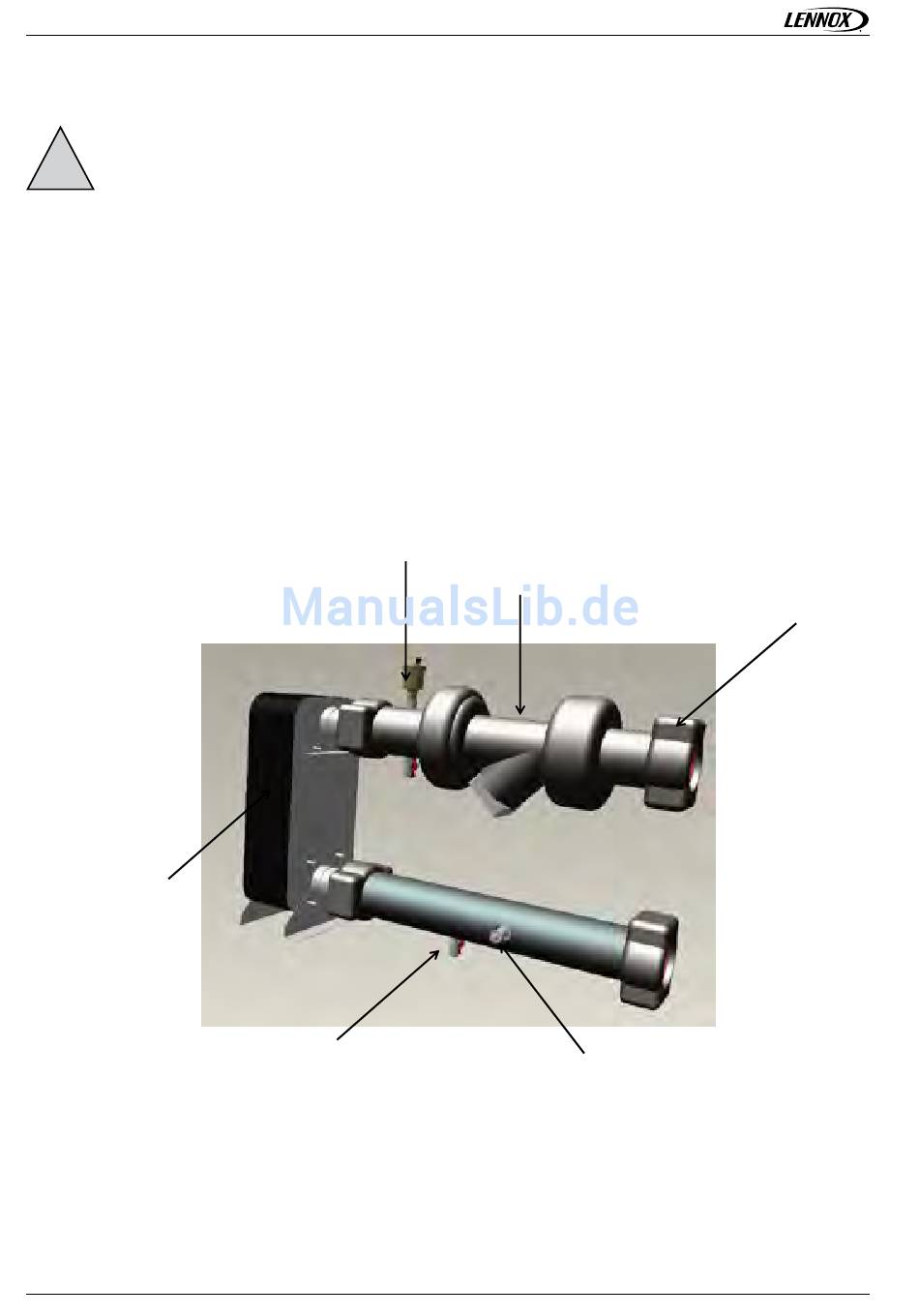

Die nachfolgende Abbildung bezieht sich auf sämtliche Standard-Komponenten:
• Anschlüsse des Typs Victaulic (1)
• Einlass-Wasserfilter, (2)
• automatische Entlüftungsöffnung, (3)
• elektronischer Wasser-Strömungswächter, (4)
• Druckhähne und Ablassventile, (5)
• Plattenwärmetauscher (6)
6
• 26 •
vmini = 86 x Q / (N x dt)
3
5
2
4
