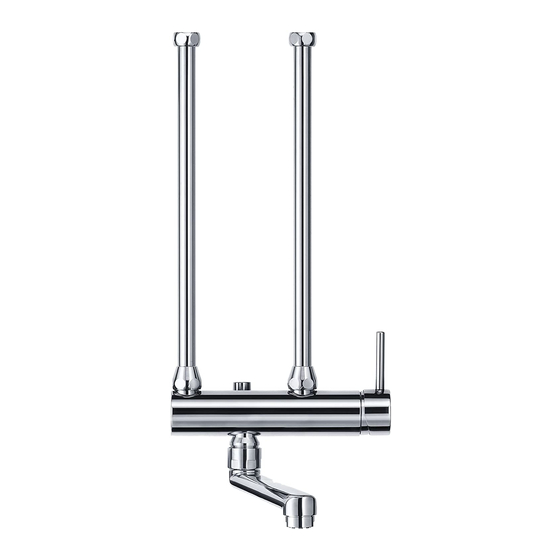

- Seite 1 BEDIENUNG UND INSTALLATION OPERATION AND INSTALLATION OBSŁUGA I INSTALACJA Druckfeste Armatur für Durchlauferhitzer | Pressure-tested tap for instantaneous water heaters | Armatura ciśnieniowa do ogrzewacza przepływowego » MEKD » MEBD...
-
Seite 2: Inhaltsverzeichnis
Kaltwasser-Anschluss an Durchlauferhitzer (nicht bei Kompakt-Durchlauferhitzer DCE) ����������������������������� 7 Hinweis Warmwassererzeuger anschließen �������������������������� 8 Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Erstinbetriebnahme ������������������������������������������9 Geben Sie die Anleitung ggf. mit dem Produkt weiter. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 3: Bedienung
Tod zur Folge haben. WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen Hinweis oder Tod zur Folge haben kann. Wenn nicht anders angegeben, sind alle Maße in Milli- VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder meter. leichten Verletzungen führen kann. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 4: Sicherheit
Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhal- Die druckfeste Einhebel-Mischarmatur ist für den Betrieb mit tens. einem druckfesten, geschlossenen Durchlauferhitzer bestimmt. - MEKD für Spülbecken Bedienung - MEBD für Badewannen und Duschen Das Produkt ist für den Einsatz im häuslichen Umfeld vorgesehen. -
Seite 5: Reinigung Und Pflege
Originalersatzteile verwenden. f Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. f Schrauben Sie den Strahlregler vom Auslaufrohr ab. f Reinigen und entkalken Sie den Strahlregler. f Schrauben Sie den Strahlregler handfest an das Auslaufrohr. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 6: Montage
15 Halterung (nur MEBD) 16 Durchflussmengen-Begrenzer 17 Schlauch (nur MEBD) 18 Handbrause (nur MEBD) 19 Flachdichtring 20 Hahnverlängerung 21 Wandrosette 22 Schubrosette 23 Steindolle Hinweis Spülen Sie neue oder reparierte Kaltwasser-Leitungen möglichst schon vor der Montage der Armatur. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 7: Kaltwasser-Anschluss An Armatur
Armaturenkörper. f Dichten Sie das Einschraubgewinde der Hahnverlängerung mit Hanf oder Teflonband ein. f Montieren Sie den Armaturenkörper mit Hahnverlängerung und Flachdichtring an die Steindolle. Richten Sie dabei den Armaturenkörper waagerecht aus. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 8: Warmwassererzeuger Anschließen
Anschlüsse am Armaturenkörper ein. die Halterung für die Handbrause. f Schrauben Sie die Anschlussrohre mit den Überwurfmuttern f Schrauben Sie die Handbrause mit Silikondichtring handfest lose an den Armaturenkörper. an den Schlauch. f Montieren Sie den Warmwassererzeuger. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 9: Erstinbetriebnahme
Schlauch und Handbrause eingesetzt ist. f Schrauben Sie den Strahlregler handfest an das Auslaufrohr. f Verwenden Sie den Durchflussmengen-Begrenzer ausschließlich zwischen Schlauch und Armatur. f Prüfen Sie die Dichtheit aller Anschlüsse. f Verbinden Sie den Warmwassererzeuger mit der Spannungsversorgung. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 10: Technische Daten
INSTALLATION Technische Daten Technische Daten MEBD 192,5 Maße und Anschlüsse MEKD G1/2 1500 | MEKD | MEBD www.stiebel-eltron.com... -
Seite 11: Datentabelle
INSTALLATION Technische Daten Datentabelle MEKD MEBD 205624 205623 Anwendung Küche Wanne/Dusche Bauart geschlossen geschlossen Montageart Wandbatterie Wandbatterie Oberfläche verchromt verchromt Wasseranschluss G 1/2 G 1/2 Max. zulässiger Druck Max. Durchflussmenge l/min www.stiebel-eltron.com MEKD | MEBD |... -
Seite 12: Kundendienst Und Garantie
Sie uns: Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstel- lungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Ga- Stiebel Eltron GmbH & Co. KG rantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, – Kundendienst –... - Seite 13 Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an Garantiegeber den Kunden, der das Gerät zum ersten Mal einsetzt. Stiebel Eltron GmbH & Co. KG Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Dr.-Stiebel-Str. 33, 37603 Holzminden Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt.
-
Seite 14: Umwelt Und Recycling
Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler. Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 15: General Information
(not for DCE compact instantaneous water heaters) ���� 20 ance and retain them for future reference. Connecting the hot water boiler ����������������������������� 20 Pass on these instructions along with the product as Initial start-up ���������������������������������������������� 21 necessary. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 16: Operation
All measurements are given in mm unless stated oth- WARNING Failure to observe this information may result in serious erwise. injury or death. CAUTION Failure to observe this information may result in non-seri- ous or minor injury. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 17: Safety
Operation water heater. - MEKD for sinks - MEBD for baths and showers The product is designed for domestic use. It can be used safely by untrained persons. The appliance can also be used in non-do- mestic environments, e.g. -
Seite 18: Cleaning And Care
The product may be installed, commissioned, serviced and re- paired only by a qualified contractor. General safety instructions We guarantee trouble-free function and operational reliability only if original accessories and original spare parts intended for the appliance are used. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 19: Cold Water Connection To Tap
18 Hand shower (MEBD only) 19 Flat seal ring 20 Tap extension 21 Wall bezel 22 Push rosette 23 Anchor pin Notice If possible, flush the new or repaired cold water pipes before installing the tap. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 20: Cold Water Connection To Instantaneous Water Heater (Not For Dce Compact Instantaneous Water Heaters)
Seal the thread of the tap extension using hemp or Teflon union nuts. tape. f Fit the hot water boiler. f Fit the tap body, together with tap extension and flat gasket, to the anchor pin. Align the tap body horizontally when doing | MEKD | MEBD www.stiebel-eltron.com... -
Seite 21: Initial Start-Up
Screw the hose together with silicone seal ring onto the re- tainer for the hand shower until finger-tight. f Screw the hand shower together with silicone seal ring onto the hose until finger-tight. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 22: Specification
Property damage If the flow limiter is inserted between hose and hand shower attachment, the hose may leak due to the pres- sure being too high. f Only insert the flow limiter between hose and tap. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 23: Data Table
205623 Application Kitchen Bathtub/shower Type Closed Closed Installation type Wall mounted mixer Wall mounted mixer Surface chrome plated chrome plated Water connection G 1/2 G 1/2 Max. permissible pressure MPa Max. flow rate l/min 1500 www.stiebel-eltron.com MEKD | MEBD |... -
Seite 24: Guarantee | Environment And Recycling
This will not affect warranties issued by any importers. Environment and recycling We would ask you to help protect the environment. After use, dispose of the various materials in accordance with national regulations. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 25: Wskazówki Ogólne
DCE) ����� 30 zapoznać się z niniejszą instrukcją i zachować ją do póź- Podłączenie wytwornicy ciepłej wody���������������������� 31 niejszego wykorzystania. Pierwsze uruchomienie ����������������������������������� 32 Przekazując produkt innym osobom, należy dołączyć ni- niejszą instrukcję. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 26: Obsługa
Jeśli nie określono innych jednostek, wszystkie wymiary OSTRZEŻENIE Wskazówki, których nieprzestrzeganie może prowadzić do podane są w milimetrach. ciężkich obrażeń ciała lub śmierci. OSTROŻNIE Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 27: Bezpieczeństwo
Ciśnieniowa, jednouchwytowa armatura mieszająca jest przysto- sowana do eksploatacji z ciśnieniowym, zamkniętym ogrzewa- Obsługa czem przepływowym. - MEKD do zlewozmywaków - MEBD do wanien i pryszniców Produkt jest przeznaczony do użytku domowego. Może być bez- piecznie użytkowany przez nieprzeszkolone osoby. Urządzenie może być... -
Seite 28: Czyszczenie I Pielęgnacja
Nie wolno używać środków czyszczących o właściwościach ściernych lub zmiękczających powłoki lakiernicze. f Odkręcić regulator strumienia z wylewki. f Wyczyścić i odkamienić regulator strumienia. f Ręcznie przykręcić regulator strumienia do wylewki. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 29: Montaż
17 Wąż (tylko MEBD) 18 Słuchawka natryskowa (tylko MEBD) 19 Uszczelka płaska 20 Przedłużka 21 Rozeta ścienna 22 Rozeta przesuwna 23 Krążek kamienny Wskazówka Nowe lub naprawione rury zimnej wody należy przepłu- kać najlepiej jeszcze przed montażem armatury. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 30: Podłączenie Zimnej Wody Do Armatury
Przymocować krążek kamienny i rozetkę wsuwaną do ściany. f Uszczelnić gwint wkręcany korpusu armatury za pomocą ko- nopi lub taśmy teflonowej. f Przykręcić przedłużkę kurka z uszczelką płaską do korpusu armatury. f Uszczelnić gwint przedłużki za pomocą konopi lub taśmy teflonowej. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 31: Podłączenie Wytwornicy Ciepłej Wody
Ręcznie przykręcić wąż z silikonową uszczelką pierścieniową f Włożyć rury przyłączeniowe pionowo przez nakrętki złączko- do mocowania na słuchawkę natryskową. we w przyłącza na korpusie armatury. f Ręcznie przykręcić słuchawkę natryskową z silikonową uszczelką pierścieniową do węża. www.stiebel-eltron.com MEKD | MEBD |... -
Seite 32: Pierwsze Uruchomienie
Ręcznie przykręcić regulator strumienia do wylewki. f Ogranicznik natężenia przepływu stosować wyłącz- f Sprawdzić szczelność wszystkich przyłączy. nie między wężem a armaturą. f Podłączyć wytwornicę ciepłej wody do zasilania elektrycznego. | MEKD | MEBD www.stiebel-eltron.com... -
Seite 33: Dane Techniczne
INSTALACjA Dane techniczne Dane techniczne MEBD 192,5 Wymiary i przyłącza MEKD G1/2 1500 www.stiebel-eltron.com MEKD | MEBD |... -
Seite 34: Tabela Danych
Dane techniczne Tabela danych MEKD MEBD 205624 205623 Zastosowanie Kuchnia Wanna/prysznic Rodzaj konstrukcji Ciśnieniowy Ciśnieniowy Rodzaj montażu Armatura ścienna Armatura ścienna Powierzchnia chromowana chromowana Przyłącze wody G 1/2 G 1/2 Maks. dopuszczalne ciśnienie Maks. przepływ l/min | MEKD | MEBD www.stiebel-eltron.com... -
Seite 35: Ochrona Środowiska I Recycling
Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność. Ochrona środowiska i recycling Pomóż chronić środowisko naturalne. Materiały po wykorzy- staniu należy utylizować zgodnie z krajowymi przepisami. www.stiebel-eltron.com MEKD | MEBD |... - Seite 36 Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de Kundendienst STIEBEL ELTRON GmbH & Co. KG Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße 33 | 37603 Holzminden Ersatzteilverkauf www.stiebel-eltron.de/ersatzteile | ersatzteile@stiebel-eltron.de Tel. 05531 702-0 | Fax 05531 702-480 info@stiebel-eltron.de...
