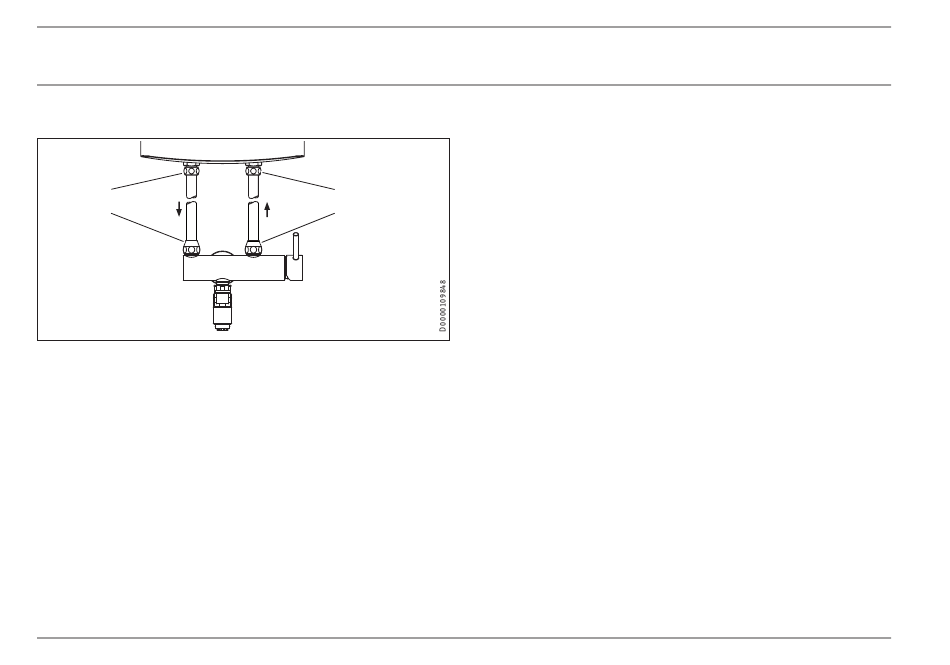

6.3 Warmwassererzeuger anschließen
3
2
1 Kaltwasser-Anschluss
2 Anschluss am Armaturenkörper
3 Warmwasser-Anschluss
f Kürzen Sie ggf. die Anschlussrohre auf die erforderliche
Länge und entgraten Sie die Schnittstellen.
f Lösen Sie die Überwurfmuttern der Quetschverschraubungen
an den Anschlüssen am Armaturenkörper.
f Setzen Sie die Anschlussrohre senkrecht durch die Überwurf-
muttern in die Anschlüsse am Armaturenkörper ein.
f Schrauben Sie die Anschlussrohre mit den Überwurfmuttern
lose an den Armaturenkörper.
f Montieren Sie den Warmwassererzeuger.
8 | MEKD | MEBD
f Schrauben Sie von Hand die Anschlussrohre mit Silikondich-
tringen und den Überwurfmuttern an den Anschlüssen des
Warmwassererzeugers fest.
f Schrauben Sie mit einem Schraubenschlüssel die Über-
wurfmuttern der Quetschverschraubungen mit geringem
1
Drehmoment am Armaturenkörper fest.
2
Nur MEBD an einer Badewanne
f Schrauben Sie das Auslaufrohr mit Silikondichtring handfest
an den Armaturenkörper.
f Schrauben Sie die Halterung für die Handbrause mit dem Si-
likondichtring handfest an das Auslaufrohr.
f Schrauben Sie den Schlauch mit Silikondichtring handfest an
die Halterung für die Handbrause.
f Schrauben Sie die Handbrause mit Silikondichtring handfest
an den Schlauch.
Nur MEBD an einer Dusche
f Schrauben Sie die Halterung für die Handbrause mit dem Si-
likondichtring handfest an den Armaturenkörper.
f Schrauben Sie den Schlauch mit Silikondichtring handfest an
die Halterung für die Handbrause.
f Schrauben Sie die Handbrause mit Silikondichtring handfest
an den Schlauch.
