INSTALACjA
Montaż

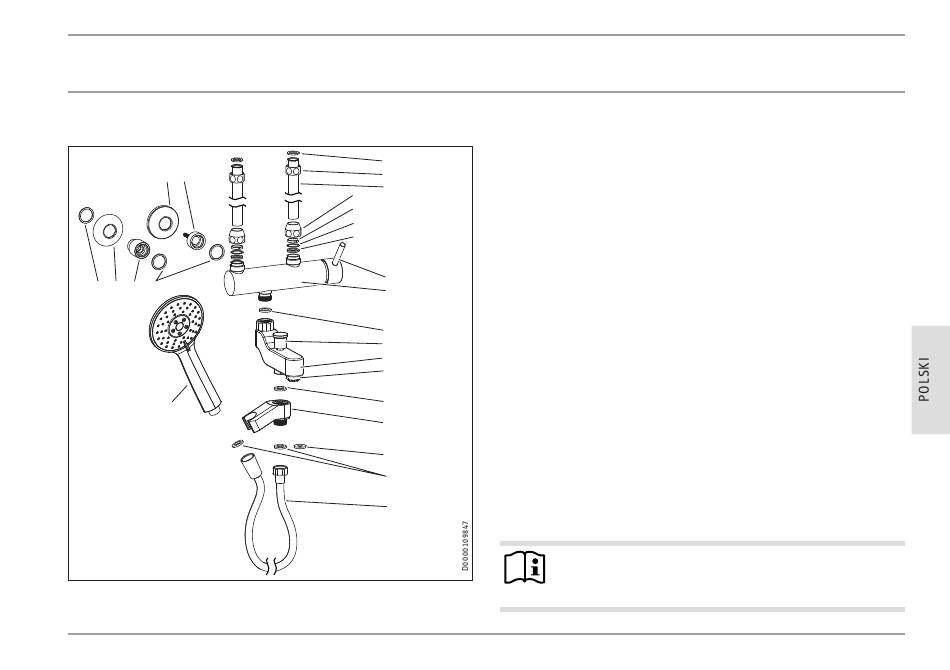

6. Montaż
22 23
19 21 20 19
18
www.stiebel-eltron.com
1 Silikonowa uszczelka pierścieniowa
2 Nakrętka złączkowa
3 Rurka przyłączeniowa
1
4 Nakrętka złączkowa zaciskanego połączenia pierścieniowego
2
3 5 Pierścień zaciskowy
4
6 Pierścień wkładany
5
6 7 Zaciskana uszczelka pierścieniowa
7
8 Uchwyt armatury
9 Korpus armatury
10 Silikonowa uszczelka pierścieniowa
8
9
11 Zawór przełączający: Wylewka i słuchawka natryskowa (tylko
MEBD)
12 Wylewka
10
11
13 Regulator strumienia
12
14 Silikonowa uszczelka pierścieniowa (tylko MEBD)
13
15 Mocowanie (tylko MEBD)
16 Ogranicznik przepływu
14
17 Wąż (tylko MEBD)
15
18 Słuchawka natryskowa (tylko MEBD)
19 Uszczelka płaska
16
20 Przedłużka
14
21 Rozeta ścienna
22 Rozeta przesuwna
17
23 Krążek kamienny
Wskazówka
Nowe lub naprawione rury zimnej wody należy przepłu-
kać najlepiej jeszcze przed montażem armatury.
MEKD | MEBD | 29
