Montage - STIEBEL ELTRON MEKD Bedienung Und Installation

INSTALLATION

Montage

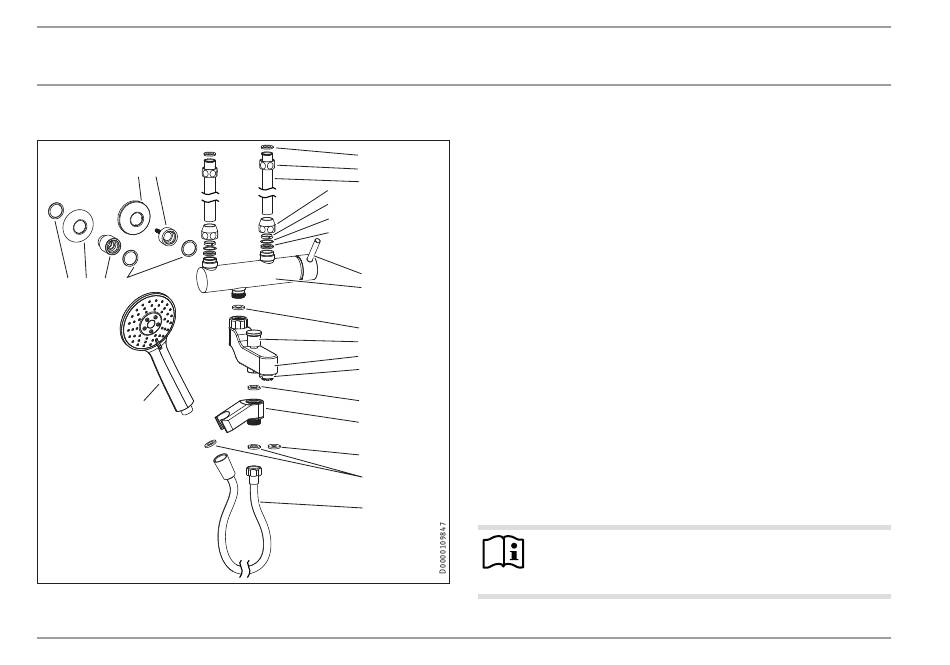

6. Montage
22 23
19 21 20 19
18
6 | MEKD | MEBD
1 Silikondichtring
2 Überwurfmutter
3 Anschlussrohr
1
4 Überwurfmutter der Quetschverschraubung
2
5 Klemmring
3
4
6 Einlagering
5
7 Quetschdichtring
6
7
8 Armaturen-Bedienhebel
9 Armaturenkörper
10 Silikondichtring
8
9
11 Umstellventil: Auslaufrohr und Handbrause (nur MEBD)
12 Auslaufrohr
13 Strahlregler
10
11
14 Silikondichtring (nur MEBD)
12
15 Halterung (nur MEBD)
13
16 Durchflussmengen-Begrenzer
17 Schlauch (nur MEBD)
14
18 Handbrause (nur MEBD)
15
19 Flachdichtring
20 Hahnverlängerung
16
21 Wandrosette
14
22 Schubrosette
23 Steindolle
17
Hinweis
Spülen Sie neue oder reparierte Kaltwasser-Leitungen
möglichst schon vor der Montage der Armatur.
