INSTALACjA
Montaż
f Zamontować korpus armatury z przedłużką kurka i uszczel-
ką płaską do krążka kamiennego. Wypoziomować korpus
armatury.

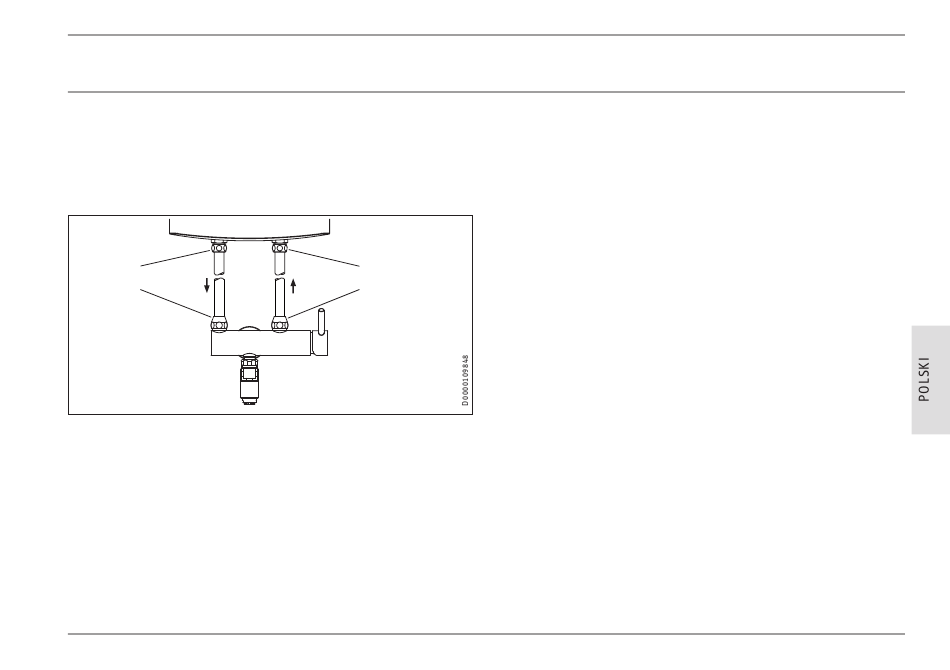

6.3 Podłączenie wytwornicy ciepłej wody
3
2
1 Przyłącze zimnej wody
2 Przyłącze na korpusie armatury
3 Przyłącze ciepłej wody
f Ew. skrócić rury przyłączeniowe na odpowiednią długość i
odgratować złącza.
f Poluzować nakrętki złączkowe połączeń zaciskanych do przy-
łączy na korpusie armatury.
f Włożyć rury przyłączeniowe pionowo przez nakrętki złączko-
we w przyłącza na korpusie armatury.
www.stiebel-eltron.com
f Przykręcić rury przyłączeniowe z nakrętkami złączkowymi
luzem do korpusu armatury.
f Zamontować wytwornicę ciepłej wody.
f Przykręcić rury przyłączeniowe z silikonowymi uszczelkami
pierścieniowymi i nakrętkami złączkowymi do przyłączy wy-
twornicy ciepłej wody.
f Kluczem płaskim przykręcić nakrętki złączkowe zaciskanych
połączeń pierścieniowych niedużym momentem obrotowym
1
do korpusu armatury.
2
Tylko MEBD do wanny
f Ręcznie przykręcić wylewkę z silikonową uszczelką pierście-
niową do korpusu armatury.
f Ręcznie przykręcić mocowanie na słuchawkę natryskową z
silikonową uszczelką pierścieniową do wylewki.
f Ręcznie przykręcić wąż z silikonową uszczelką pierścieniową
do mocowania na słuchawkę natryskową.
f Ręcznie przykręcić słuchawkę natryskową z silikonową
uszczelką pierścieniową do węża.
Tylko MEBD do prysznica
f Ręcznie przykręcić mocowanie na słuchawkę natryskową z
silikonową uszczelką pierścieniową do korpusu armatury.
f Ręcznie przykręcić wąż z silikonową uszczelką pierścieniową
do mocowania na słuchawkę natryskową.
f Ręcznie przykręcić słuchawkę natryskową z silikonową
uszczelką pierścieniową do węża.
MEKD | MEBD | 31
