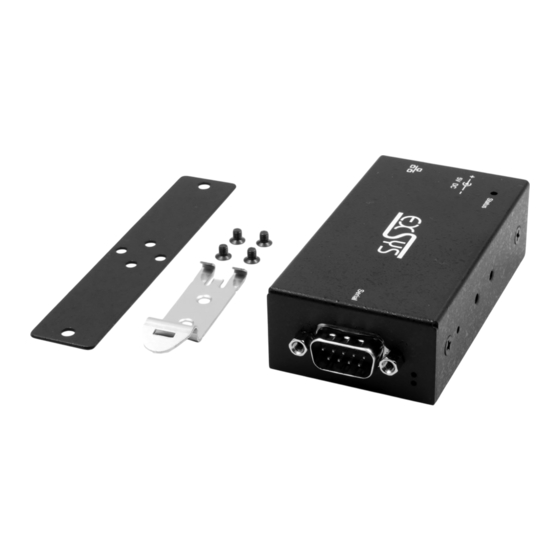

Exsys EX-6111-2 Anleitung
Serieller geräteserver 1x rs-232
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
EX-6111-2
Serieller Geräteserver 1x RS-232
Serial Device Server 1x RS-232
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Anleitung
Vers. 1.0 / 20.05.24
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Inhaltsverzeichnis
Verwandte Anleitungen für Exsys EX-6111-2
Inhaltszusammenfassung für Exsys EX-6111-2
- Seite 1 Anleitung Vers. 1.0 / 20.05.24 EX-6111-2 Serieller Geräteserver 1x RS-232 Serial Device Server 1x RS-232 Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
-
Seite 2: Inhaltsverzeichnis
Direct connection via Socket Port (Peer-to-Peer-Modus) ··············································· 28-29 System Management ·································································································· 29 Settings via SDS Administrator ····················································································· 30 UDP and TCP ports ·························································································· 31 Cleaning ········································································································· 31 10. Technical Information ························································································ 32 Technical Drawing ···························································································· 32 © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Konfiguration über Windows-basiertes SDS Administrator Dienstprogramm und Webbrowser • 15KV ESD-Schutz für alle seriellen Signale • Unterstützt 5V über seriellen Anschluss 2. Lieferumfang Bevor Sie den EX-6111-2 an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6111-2 • Netzteil (5V/4A) •... -
Seite 4: Aufbau, Anschlüsse & Leds
Blinken: Die serielle Schnittstelle sendet Daten Grün (rechts) Aus: Die serielle Schnittstelle sendet keine Daten RXD LED Blinken: Die serielle Schnittstelle empfängt Daten Grün (links) Aus: Die serielle Schnittstelle empfängt keine Daten © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Anschlüsse
+5V DC-Buchse: ACHTUNG! Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! Achten Sie auf die richtige Polung, ein falsch angeschlossenes Netzteil kann Ihre Hardware zerstören! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Hardware Installation
Ihnen nur eine generelle Anleitung zum Anschluss des EX-6111-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-6111-2 an der Wand oder mit dem mitgeliefertem DIN-Rail Kit an einer 35 mm Hutschiene. - Seite 7 Achtung! Ändern Sie diese Einstellung nur, wenn tatsächlich +5V für das Peripheriegerät benötigt werden. Für normale Anwendungen dürfen die Jumper nicht verändert werden (Position RI), sonst werden Ihre Geräte beschädigt! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 8: Konfiguration Des Geräteservers
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Die EXSYS Serial Device Server (SDS) Administrator Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch... -
Seite 9: Sds Serial Device Server Administrator
Deutsch 6. SDS Serial Device Server Administrator Der EX-6111-2 wird im DHCP-Modus ausgeliefert und benötigt eine IP-Adresse zur Konfiguration. Standardmäßig erhält der Geräteserver automatisch eine IP-Adresse von einem DHCP-Server (z.B. Ihrem Router). Um die IP-Adresse zu ermitteln, muss die EXSYS SDS Administrator Software installiert werden (Download siehe Seite 7). - Seite 10 Geräteservers aktualisieren, um die Konsistenz zu gewährleisten. Dafür empfiehlt es sich, das Konfigurationsprogramm Ihres Geräteservers aufzurufen, die erforderlichen Änderungen an den Einstellungen vorzunehmen und dann zurückzukehren, um sie automatisch hinzuzufügen. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 11: Servereinstellungen
Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Im folgenden Fenster können Sie den Geräteserver für Ihre Anwendung konfigurieren. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... - Seite 12 Leiten Sie die Kommunikation nahtlos über virtuelle COM-Ports in Windows um, um die Konnektivität und Kontrolle zu verbessern. • Description: Weisen Sie jedem seriellen Gerät eindeutige Beschreibungen zu, um die Identifizierung und Verwaltung zu vereinfachen. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
-
Seite 13: Direktverbindung Über Socket Port (Peer-To-Peer-Modus)
Der TCP Server wartet auf einem definierten Socket Port auf eingehende Verbindungen (listen). Für jede serielle Schnittstelle kann ein Socket Port definiert werden. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: System Management
Einstellungen in der exportierten Einstellungsdatei mit einem Texteditor ändern und dann die Änderungen importieren, um die Einstellungen zu aktualisieren. Diese Funktion ist besonders nützlich, wenn Sie die Einstellungen für andere Device Server duplizieren möchten. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 15: Einstellungen Mittels Sds Administrator
IP-Adresse gewünschten Servers und klicken auf Configure in App. Im Loginfenster geben Sie das Passwort ein (Werkseitig: admin). Im folgenden Fenster können Sie dieselben Einstellungen vornehmen, wie im webbasierten Konfigurationsmenü. Um die Änderungen zu übernehmen klicken Sie auf Submit. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 16: Udp Und Tcp Ports
Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 17: Technische Daten
Betriebstemperatur: 0° bis 60° Celsius Lagertemperatur: -20° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: Abmessung: 82.0 x 46.2 x 25.0 mm Gewicht: 182g 11. Technische Zeichnung © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
