Schnellstartanleitung

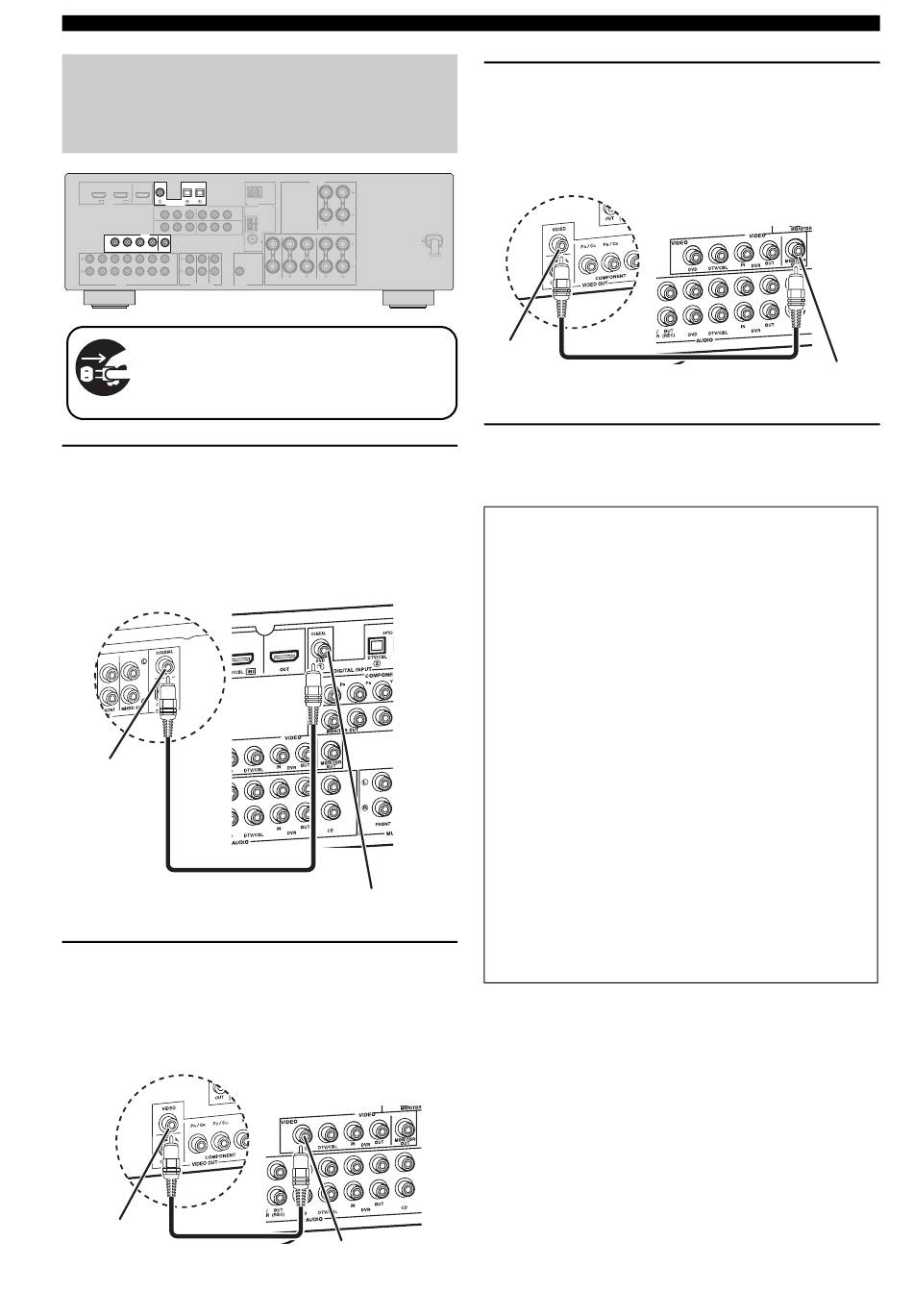

Schritt 2: Schließen Sie Ihren
DVD-Player und anderen
Komponenten an
COAXIAL COAXIAL
OPTICAL OPTICAL
DVD DVD DTV/CBL DTV/CBL CD CD
DVD DTV/CBL OUT
IN1 IN2
HDMI DIGITAL INPUT DIGITAL INPUT
COMPONENT VIDEO
DVD DTV/CBL
P R P B Y P R P B Y
MONITOR OUT
VIDEO VIDEO
VIDEO VIDEO
MONITOR MONITOR
IN IN OUT OUT
DVD DVD DTV/CBL DTV/CBL DVR DVR OUT OUT
L L
CENTER
R R
SUB
IN MD/ OUT IN OUT FRONT
SURROUND WOOFER
(PLAY) CD-R (REC)
DVD DTV/CBL DVR CD
AUDIO MULTI CH INPUT
Stellen Sie sicher, dass dieses Gerät und
der DVD-Player von den Netzsteckdosen
getrennt werden.
1
Schließen Sie das digitale
Koaxial-Audiokabel an die digitale
Koaxial-Audio-Ausgangsbuchse Ihres
DVD-Players und die DVD DIGITAL INPUT
COAXIAL-Buchse dieses Geräts an.
DVD-Player
Digitale
Koaxial-Audio-
Ausgangsbuchse
Digitales
Koaxial-Audiokabel
2
Schließen Sie das Videokabel an die
Composite-Video-Ausgangsbuchse Ihres
DVD-Players und die DVD VIDEO-Buchse
dieses Geräts an.
DVD-Player
Composite-Video-
Ausgangsbuchse
Videokabel
6
De
SPEAKERS
DOCK
ANTENNA
AM
DVR
R SURROUND L
GND
FM
75
UNBAL.
SUB
WOOFER
CENTER R FRONT A L R FRONT B L
OUTPUT
AV-Receiver
DVD DIGITAL INPUT
COAXIAL-Buchse
AV-Receiver
DVD VIDEO-Buchse
3
Schließen Sie das Videokabel an die
Video-Eingangsbuchse Ihres Videomonitors
und die VIDEO MONITOR OUT-Buchse
dieses Geräts an.
Videomonitor
Video-
Eingangsbuchse
Videokabel
4
Verbinden Sie die Netzstecker dieses Geräts
und anderer Komponenten mit der
Netzsteckdose.
■ Für weitere Anschlüsse
• Verwendung anderer
Lautsprecherkombinationen
• Anschluss der Videokomponenten ☞ S. 15
• Anschließen eines DVD-Players
• Anschließen eines DVD-Recorders ☞ S. 17
• Anschluss einer Set-Top-Box
• Anschließen eines CD-Players und eines
CD-Recorders/MD-Recorders
• Anschließen eines Multi-Format-Players
oder eines externen Decoders
• Anschließen eines Yamaha
iPod/Bluetooth-Docks
• Verwendung der VIDEO AUX-Buchsen an
der Frontblende
• Anschließen einer UKW/MW-Antenne
• Verwendung der USB-Buchse an der
Frontblende
AV-Receiver
VIDEO MONITOR
OUT-Buchse
☞ S. 11
☞ S. 16
☞ S. 17
☞ S. 18
☞ S. 18
☞ S. 19
☞ S. 19
☞ S. 20
☞ S. 49
