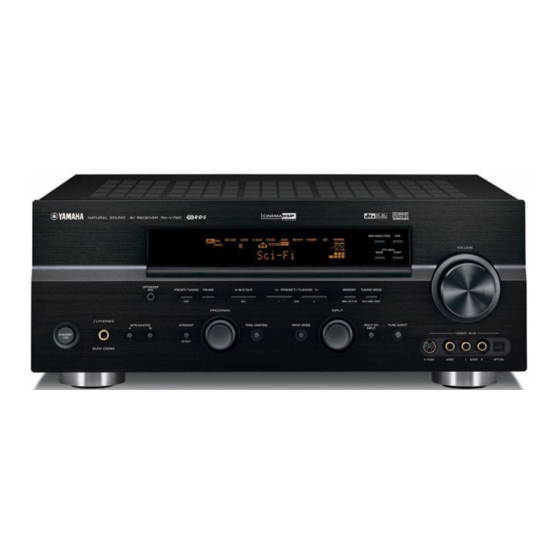

- Seite 1 RX-V750 AV Receiver DSP-AX750SE AV Amplifier OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES GEBRUIKSAANWIJZING...
- Seite 2 Temperaturänderungen von kalt auf warm aus, und dieses Gerätes. Falls eine Wartung erforderlich ist, stellen Sie dieses Gerät nicht an Orten mit hoher wenden Sie sich bitte an einen YAMAHA-Kundendienst. Luftfeuchtigkeit auf (z.B. in Räumen mit Das Gehäuse sollte niemals selbst geöffnet werden.
-
Seite 3: Inhaltsverzeichnis
Anschluss der Videokomponenten ......17 Einstellung der Herstellercodes ....... 66 Anschluss der Audiokomponenten ......20 Bedienung anderer Komponenten ......68 Anschluss der Antennen (RX-V750)....... 22 Programmierung von Codes von anderen Anschluss des Netzkabels........23 Fernbedienungen ..........69 Einschalten der Stromversorgung......25 Änderung der Quellennamen in dem... -
Seite 4: Eingebauter 7-Kanal-Leistungsverstärker
Automatische Festsenderabstimmung Festsender-Verstellfähigkeit (Festsenderbearbeitung) • Dieses Dokument ist die Bedienungsanleitung sowohl für RX-V750 als auch DSP-AX750SE. Da DSP-AX750SE keinen Tuner einschließt, treffen die Beschreibungen für das Abstimmen nicht auf den DSP-AX750SE zu. Für die Erläuterung werden hauptsächlich die Illustrationen des RX-V750 verwendet. -
Seite 5: Wollen Wir Beginnen
WOLLEN WIR BEGINNEN WOLLEN WIR BEGINNEN Mitgeliefertes Zubehör Bitte überprüfen Sie, dass Sie alle der folgenden Teile erhalten haben. Fernbedienung Batterien (4) RX-V750 (Mikro, R03, UM-4) TRANSMIT RE-NAME CLEAR LEARN SYSTEM MW-Rahmenantenne UKW-Zimmerantenne POWER STANDBY SLEEP INPUT MODE (Modelle für U.S.A.,... -
Seite 6: Bedienungselemente Und Ihre Funktionen
Stellt den Pegel des Lautsprecherkanals ein, den Sie unter Verwendung von A/B/C/D/E (NEXT) gewählt haben. Hinweis [ RX-V750 ] Wählt die Festsender mit den Nummer 1 bis In dem Bereitschaftsmodus verbraucht dieses Gerät eine geringe 8, wenn der Kolon (:) neben der Empfangsbereichanzeige Strommenge, um die Infrarotsignale von der Fernbedienung auf dem Fronttafel-Display angezeigt wird und das Gerät... - Seite 7 Kopfhörerbuchse Seite 36). Gibt die Audiosignale für privates Hörvergnügen mit den Kopfhörern aus. Wenn Sie Kopfhörer anschließen, werden RX-V750 Nur Modell für Europa keine Signale an die OUTPUT-Buchsen oder die L RDS MODE/FREQ Lautsprecher ausgegeben. Drücken Sie diese Taste, wenn das Gerät einen RDS- Alle Dolby Digital- und DTS-Audiosignale werden gemischt an die linken und rechten Kopfhörerkanäle...
-
Seite 8: Fernbedienung
TV INPUT A/B/C/D/E Verwenden Sie diese Taste zur Wahl der Soundfeldprogramme. TV MUTE SELECT [ RX-V750 ] Verwenden Sie die Ziffern 1 bis 8, um die PRESET PRESET Festsender zu wählen, wenn das Gerät auf den Tunermodus TEST ON SCREEN... - Seite 9 K SET MENU (A/B/C/D/E) Drücken Sie diese Taste am Beginn der Sendersuche, Aktiviert die SET MENU-Funktion. nachdem Sie den gewünschten Programmtyp in dem PTY [ RX-V750 ] Wählt Festsendergruppen, wenn dieses Gerät SEEK-Modus gewählt haben. auf den Tunermodus geschaltet ist. L ON SCREEN Wählt den Anzeigemodus des Bildschirmdialogs (OSD),...
-
Seite 10: Verwendung Der Fernbedienung
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Verwendung der Fernbedienung Die Fernbedienung sendet einen gerichteten Infrarotstrahl aus. Richten Sie die Fernbedienung während der Bedienung unbedingt direkt auf den Fernbedienungssensor des Gerätes. VOLUME OPTIMIZER l PRESET/TUNING h PRESET/TUNING FM/AM A/B/C/D/E MEMORY TUNING MODE EDIT NEXT LEVEL MAN'L/AUTO FM... -
Seite 11: Fronttafel-Display
SLEEP RT CT 96/24 L C R PL x SL SB SR (RX-V750 Nur Modell für Europa) 1 Decoder-Anzeigen 9 STEREO Anzeige (RX-V750) Wenn einer der Decoder dieses Gerätes arbeitet, leuchtet die entsprechende Anzeige auf. Leuchtet auf, wenn dieses Gerät ein starkes Signal von einem UKW-Stereo-Sender empfängt, während die... - Seite 12 Zeigt den Anschluss der Presence- und/oder hinteren Surround-Lautsprecher an, wenn die SPEAKER LEVEL Einstellung verwendet wird (siehe Seite 59). O RDS Anzeigen (RX-V750 Nur Modell für Europa) Der (die) Name(n) der RDS-Daten, die von dem gegenwärtig empfangenen RDS-Sender empfangen werden, leuchtet (leuchten) auf.
-
Seite 13: Rückwand
S VIDEO WOOFER CENTER DIGITAL TUNER MONITOR OUT OUTPUT MULTI CH INPUT IMPEDANCE SELECTOR (RX-V750) (DSP-AX750SE) 1 DIGITAL INPUT-Buchsen 8 MULTI CH INPUT-Buchsen Siehe Seite 17, 19 und 20 für Einzelheiten. Siehe Seite 18 für Anschlussinformationen. 2 Audiokomponentenbuchsen 9 TUNER-Buchsen (DSP-AX750SE) Siehe Seite 20 für Anschlussinformationen. -
Seite 14: Lautsprecher-Setup
60˚ 80˚ Subwoofer (Tieftöner) Die Verwendung eines Subwoofers, wie zum Beispiel des YAMAHA Active Servo Processing Subwoofer Systems, mehr als 30 cm ist nicht nur für die Betonung der Bassfrequenzen von jedem oder allen Kanälen wirksam, sondern auch für die... -
Seite 15: Lautsprecheranschlüsse
LAUTSPRECHER-SETUP Lautsprecheranschlüsse Ziehen Sie den Knopf fest, um den Draht zu sichern. Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), „+“ (Rot) und „–“ (Schwarz) richtig an. Falls die Anschlüsse fehlerhaft sind, kann kein Sound von den Lautsprechern vernommen werden, und wenn die Polarität der Lautsprecher falsch ist, erklingt der Sound unnatürlich und ohne Bässe. - Seite 16 PRESENCE SURROUND /ZONE 2 SURROUND BACK FRONT WOOFER SPEAKERS SURROUND FRONT CENTER SURROUND BACK (RX-V750) Vordere Lautsprecher (B) Center- Lautsprecher Rechts Links Hintere Surround- Lautsprecher Rechts Links Vordere Lautsprecher (A) Sie können sowohl die hinteren Surround-Lautsprecher als auch die Presence-Lautsprecher an dieses Gerät anschließen, wobei diese Lautsprecher jedoch nicht gleichzeitig den Sound ausgeben.
- Seite 17 Schließen Sie die Surround-Lautsprecher an diese Klemmen an. SUB WOOFER-Buchse Schließen Sie einen Subwoofer mit eingebautem Verstärker, wie zum Beispiel das YAMAHA Active Servo Processing Subwoofer System, an diese Buchse an. SURROUND BACK Klemmen Schließen Sie die hinteren Surround-Lautsprecher an Lautsprecher-Layout diese Klemmen an.
-
Seite 18: Anschlüsse
ANSCHLÜSSE ANSCHLÜSSE Staubschutzkappe Vor dem Anschließen der Ziehen Sie die Kappe aus der Lichtleiterbuchse ab, bevor Sie Komponenten ein Lichtleiterkabel anschließen. Werfen Sie die Kappe nicht weg. Wenn Sie die Lichtleiterbuchse nicht verwenden, bringen Sie die Kappe wieder in ihrer ursprünglichen VORSICHT Position an. -
Seite 19: Anschluss Der Videokomponenten
ANSCHLÜSSE Anschluss der Videokomponenten Anschluss für die DVD-Wiedergabe Lichtleiterausgang Videoausgang Koaxialausgang DVD-Player Audioausgang COMPONENT VIDEO AUDIO VIDEO VIDEO S VIDEO DIGITAL MONITOR Videoeingang Video- INPUT monitor COAXIAL MONITOR OUT VIDEO S VIDEO (RX-V750) -
Seite 20: Anschluss An Die Multi Ch Input-Buchsen
Schließen Sie die Ausgangsbuchsen Ihres Multi-Format-Players oder externen Decoders an die MULTI CH INPUT- Buchsen an. Achten Sie unbedingt darauf, dass die linken und rechten Ausgänge richtig an die linken und rechten Eingangsbuchsen für die Front- und Surround-Kanäle angeschlossen werden. Für 6-Kanal-Eingang Für 8-Kanal-Eingang (RX-V750) (RX-V750) FRONT FRONT SURROUND... -
Seite 21: Anschlüsse Für Andere Videokomponenten
ANSCHLÜSSE Anschlüsse für andere Videokomponenten Lichtleiterausgang Videoausgang Kabel-TV oder Satellitentuner Audioausgang (RX-V750) COMPONENT VIDEO AUDIO /CBL VIDEO VIDEO S VIDEO DIGITAL INPUT /CBL OPTICAL DTV/CBL VCR 1 Audioeingang Videoeingang DVD-Recorder oder VCR Audioausgang Videoausgang VIDEO AUX-Buchsen (auf der Fronttafel) VIDEO AUX... -
Seite 22: Anschluss Der Audiokomponenten
ANSCHLÜSSE Anschluss der Audiokomponenten Anschlüsse für Audiokomponenten Plattenspieler Audioausgang AUDIO AUDIO PHONO DIGITAL Audioausgang INPUT CD-Player Audioausgang COAXIAL (PLAY) /CD-R MD-Recorder oder OPTICAL Tonbandgerät (REC) Koaxialausgang Audioeingang Lichtleiterausgang MD/CD-R Lichtleitereingang MD/CD-R OPTICAL Tuner TUNER DIGITAL Audioausgang OUTPUT (DSP-AX750SE) Anschluss eines Plattenspielers Anschluss eines Tuners Die PHONO-Buchsen dienen für den Anschluss eines (DSP-AX750SE) - Seite 23 Hintere Surround- oder Presence-Kanal- Leitungsausgangsbuchsen. 5 SUB WOOFER PRE OUT-Buchse Schließen Sie einen Subwoofer mit eingebautem Verstärker, wie zum Beispiel das YAMAHA Active Servo Processing Subwoofer System, an diese Buchse an. Hinweise • Jede PRE OUT-Buchse gibt die gleichen Kanalsignale wie die entsprechenden Lautsprecherklemmen aus.
-
Seite 24: Anschluss Der Antennen (Rx-V750)
ANSCHLÜSSE Anschluss der Antennen (RX-V750) Sowohl die MW- als auch die UKW-Antenne wird mit Hinweise diesem Gerät mitgeliefert. Normalerweise sollten diese • Die MW-Rahmenantenne sollte entfernt von diesem Gerät Antennen ausreichende Signalstärke sicherstellen. angeordnet werden. Schließen Sie jede Antenne richtig an die dafür •... -
Seite 25: Anschluss Des Netzkabels
ANSCHLÜSSE Anschluss des Netzkabels Anschluss des Netzkabels Speichersicherung Schließen Sie das Stromkabel an eine Netzdose an. Der Speichersicherungs-Schaltkreis vermeidet ein Löschen der gespeicherten Daten, auch wenn dieses Gerät AC OUTLET(S) (SWITCHED) auf den Bereitschaftsmodus geschaltet wird. Falls jedoch Modelle für Großbritannien und Australien ... 1 OUTLET der Netzstecker von der Netzdose abgezogen oder die Modell für Korea............ - Seite 26 ANSCHLÜSSE IMPEDANCE SELECTOR-Schalter (Impedanzwahlschalter) VORSICHT Ändern Sie die Einstellung des IMPEDANCE SELECTOR-Schalters nicht, wenn die Stromversorgung des Gerätes eingeschaltet ist, da anderenfalls das Gerät beschädigt werden könnte. Falls das Gerät nicht eingeschaltet wird, wenn Sie STANDBY/ON auf der Fronttafel oder der Fernbedienung drücken, dann ist vielleicht der IMPEDANCE SELECTOR-Schalter nicht vollständig in die entsprechende Position geschoben.
-
Seite 27: Einschalten Der Stromversorgung
TONE CONTROL INPUT MODE MULTI CH PURE DIRECT INPUT STANDBY VIDEO AUX EFFECT SILENT CINEMA S VIDEO VIDEO AUDIO OPTICAL (RX-V750 Modell für U.S.A.) TRANSMIT RE-NAME CLEAR LEARN SYSTEM POWER STANDBY SLEEP INPUT MODE MULTI CH IN PHONO V-AUX TUNER... -
Seite 28: Auto Setup
AUTO SETUP AUTO SETUP Einleitung Optimierungsmikrofon-Setup Dieser Receiver verwendet die YAMAHA Parametric Room Acoustic Optimizer (YPAO) Technologie, die Schließen Sie das mitgelieferte zeitaufwendige Lautsprechereinstellungen aufgrund von Optimierungsmikrofon an die OPTIMIZER Hörversuchen überflüssig macht und hochgenaue MIC-Buchse auf der Fronttafel an. -
Seite 29: Beginn Mit Dem Setup
AUTO SETUP Beginn mit dem Setup Drücken Sie u / d, um SETUP zu wählen, und betätigen Sie danach j / i, um die Für beste Ergebnisse sollten Sie darauf achten, dass der gewünschte Einstellung zu wählen. Raum während des automatischen Einstellvorganges möglichst ruhig ist (YPAO). -
Seite 30: Falls Eine Fehleranzeige Erscheint
AUTO SETUP Falls eine Fehleranzeige erscheint Verwenden Sie die Cursortasten zur Anzeige der Ergebnisse. Drücken Sie SELECT, um detaillierte • Drücken Sie u / d, um die Informationen über die Informationen über den Fehler anzuzeigen. individuellen Ergebnisse anzuzeigen. • Drücken Sie j / i, um zwischen jeder Ergebnisliste ERROR umzuschalten. -
Seite 31: Falls Eine Warnanzeige Erscheint
AUTO SETUP Falls eine Warnanzeige erscheint Drücken Sie j / i, um detaillierte Informationen über jede Warnung anzuzeigen. Für Einzelheiten über jede Meldung siehe Seite 30. WARNING:W-1 <OUT OF PHASE> Reverse Channel [<]/[>]:Select [SELECT]:Return Die Warnungen teilen Ihnen potentielle Probleme mit, die während des automatischen Setups festgestellt werden. -
Seite 32: Störungsbeseitigung Für Den Automatischen Setup-Vorgang
• Falls die Warnung W-1 erscheint, werden die Berichtigungen ausgeführt, die jedoch vielleicht nicht optimal sind. • Falls die Warnung W-2 oder W-3 erscheint, werden keine Berichtigungen ausgeführt. • Falls der Fehler E-10 wiederholt auftritt, wenden Sie sich bitte an einen qualifizierten YAMAHA-Kundendienst. -
Seite 33: Grundlegende Bedienungsvorgänge
WIEDERGABE WIEDERGABE Grundlegende Wählen Sie die Eingangsquelle. Bedienungsvorgänge Verwenden Sie INPUT (oder drücken Sie eine der Eingangswahltasten auf der Fernbedienung), um den gewünschten Eingang zu wählen. (RX-V750 Modell für U.S.A.) INPUT PHONO MULTI CH IN V-AUX TUNER MD/CD-R VOLUME oder... - Seite 34 WIEDERGABE Einstellen des Klangs Wählen Sie ein Soundfeldprogramm, wenn Sie können die Klangqualität der TONE CONTROL linken und rechten Front-, Sie dies wünschen. Center-, Presence- und Drehen Sie PROGRAM (oder drücken Sie AMP auf Subwoofer-Lautsprecher oder der der Fernbedienung, um den AMP-Modus zu wählen, Kopfhörer (wenn angeschlossen) und drücken Sie danach wiederholt eine der einstellen.
-
Seite 35: Wahl Von Soundfeldprogrammen
VIDEO AUX EFFECT SILENT CINEMA S VIDEO VIDEO AUDIO OPTICAL (RX-V750 Modell für U.S.A.) MULTI CH INPUT PROGRAM Hinweis Drehen Sie den PROGRAM, um das gewünschte Programm zu wählen. Wenn „MULTI CH INPUT“ auf dem Fronttafel-Display angezeigt wird, kann keine andere Quelle wiedergegeben werden. -
Seite 36: Bedienungsvorgänge Auf Der Fernbedienung
WIEDERGABE Bedienungsvorgänge auf der Genießen von Multikanal-Software Fernbedienung Falls Sie einen hinteren Surround-Lautsprecher angeschlossen haben, verwenden Sie diese Funktion, um 6.1/7.1-Kanal-Wiedergabe von Multikanalquellen unter LEVEL SET MENU MUTE TITLE MENU TV VOL TRANSMIT RE-NAME CLEAR LEARN TV INPUT A/B/C/D/E Verwendung des Dolby Pro Logic IIx-, Dolby Digital SYSTEM POWER STANDBY... -
Seite 37: Genießen Von 2-Kanal-Software
WIEDERGABE Genießen von 2-Kanal-Software Hinweise Die von 2-Kanal-Signalquellen eingespeisten Signale • Manche mit 6.1-Kanal-Sound kompatible Disks weisen kein können auch über Multi-Kanäle wiedergegeben werden. Signal (Kennzeichen) auf, das dieses Gerät automatisch Drücken Sie die q/DTS-Taste auf der feststellen kann. Wenn Sie diese Art von Disks mit 6.1-Kanal- Sound wiedergeben, wählen Sie manuell einen Decoder (PLIIx Fernbedienung, um den Decoder zu wählen. -
Seite 38: Nachthörmodi
WIEDERGABE Hören von HiFi-Stereo-Sound (PURE Nachthörmodi DIRECT) Die Nachthörmodi sind so ausgelegt, dass das Hörvermögen bei geringer Lautstärke bei Nacht verbessert PURE DIRECT erlaubt Ihnen eine Umgehung des wird. Wählen Sie entweder NIGHT:CINEMA oder Decoders und des DSP-Prozessors dieses Gerätes und ein NIGHT:MUSIC, abhängig von dem Typ des Ausschalten der Video-Schaltkreise und des Fronttafel- wiedergegebenen Materials. -
Seite 39: Wahl Der Eingabemodi
WIEDERGABE Heruntermischen auf 2 Kanäle Wahl der Eingabemodi Sie können 2-Kanal-Stereo-Wiedergabe auch von Mehrkanalquellen genießen. Dieses Gerät ist mit einer Vielzahl von Eingangsbuchsen Drehen Sie den PROGRAM (oder Drücken Sie STEREO ausgestattet. Führen Sie den folgenden Vorgang aus, um auf der Fernbedienung), um 2ch Stereo zu wählen. den Typ der zu verwendenden Eingangssignale zu wählen. -
Seite 40: Anzeige Der Informationen Über Die Eingangsquelle
WIEDERGABE Hinweise Drücken Sie u / d, um die detaillierten • Wenn Sie DTS-codierte CD/LDs mit dem auf AUTO Informationen über das Eingangssignal eingestellten Eingangsmodus wiedergeben: anzuzeigen. – Dieses Gerät schaltet automatisch auf den DTS- Decodiermodus um. Das Gerät verbleibt für bis zu 30 Sekunden in dem DTS-Modus (und die t-Anzeige kann TV VOL blinken), nachdem die Wiedergabe des DTS-Quelle beendet... -
Seite 41: Abstimmung (Rx-V750)
Sendersignale stark und ohne Interferenzen einfallen. Falls ein Kolon (:) auf dem Fronttafel-Display Automatische Abstimmung erscheint, ist das Abstimmen nicht möglich. Drücken Sie PRESET/TUNING (EDIT), um den Kolon (:) (RX-V750 Modell für U.S.A.) auszuschalten. VOLUME PRESET/TUNING OPTIMIZER l PRESET/TUNING h... -
Seite 42: Manuelle Abstimmung
Sie können danach Schritte 1 und 2 befolgen. einen Festsender einfach aufrufen, in dem Sie die entsprechende Festsendernummer wählen. Drücken Sie TUNING MODE (AUTO/MAN’L (RX-V750 Modell für U.S.A.) MONO), so dass die AUTO-Anzeige von dem Fronttafel-Display verschwindet. VOLUME TUNING MODE... -
Seite 43: Manuelles Abstimmen Der Festsender
E8) manuell abspeichern. AUTO FM) für weitere 3 Sekunden gedrückt. Die Festsendernummer, die MEMORY- und die AUTO- (RX-V750 Modell für U.S.A.) Anzeigen blinken. Nach etwa 5 Sekunden beginnt der automatische Sendersuchlauf ab der gegenwärtig angezeigten Frequenz in Richtung höhere Frequenzen. -
Seite 44: Aufrufen Eines Festsenders
Sie können jeden beliebigen Festsender aufrufen, indem Sie einfach die während die MEMORY-Anzeige blinkt. Festsendernummer wählen, unter welcher der Sender abgespeichert ist. Drücken Sie h, um eine höhere Festsendernummer (RX-V750 Modell für U.S.A.) zu wählen. Drücken Sie l, um eine niedrigere Festsendernummer zu wählen. -
Seite 45: Austauschen Von Festsendern
Sie können die Zuordnung von zwei Festsendern Sender werden ausgetauscht. miteinander austauschen. Das folgende Beispiel beschreibt den Vorgang, wie Sie den Festsender „E1“ mit PRESET/TUNING dem Festsender „A5“ austauschen können. EDIT (RX-V750 Modell für U.S.A.) DVR/VCR2 VCR1 V-AUX DTV/CBL MD/CD-R TUNER... -
Seite 46: Empfang Eines Rds Senders
ABSTIMMUNG (RX-V750) Empfang eines RDS Senders Umschalten des RDS-Modus RDS (Radio-Daten-System) ist ein Vier Modi stehen für die Anzeige der RDS-Daten zur Datenübertragungssystem, das in vielen Ländern für Verfügung. Die PS, PTY, RT und/oder CT-Anzeigen, die UKW-Sender verwendet wird. Die RDS-Funktion wird den von dem Sender gebotenen RDS-Datendiensten unter den Sendern eines Netzwerks ausgeführt. -
Seite 47: Pty Seek Funktion
Falls Sie den gewünschten Programmtyp wählen, dann den gewünschten Programmtyp zu wählen. sucht dieses Gerät automatisch alle RDS-Festsender, die Der gewählte Programmtyp erscheint auf dem ein Programm des gewünschten Typs senden. Fronttafel-Display erscheint. (RX-V750 Modell für Europa) l PRESET/TUNING h RDS MODE/FREQ LEVEL VOLUME PTY SEEK... -
Seite 48: Eon Funktion
ABSTIMMUNG (RX-V750) EON Funktion Diese Funktion verwendet den EON-Datendienst des RDS-Sendernetzes. Falls Sie den gewünschten Programmtyp (NEWS, INFO, AFFAIRS oder SPORT) wählen, durchsucht dieses Gerät automatisch alle RDS- Festsender, für die eine Sendung des gewählten Programmtyps geplant ist, und schaltet von dem gegenwärtig empfangenen Sender auf den neuen Sender... -
Seite 49: Aufnahme
Sie nicht zwischen anderen an dieses Gerät Bedienungsanleitung dieser Komponenten. angeschlossenen Komponenten aufnehmen. • Die Einstellung von TONE CONTROL, VOLUME, (RX-V750 Modell für U.S.A.) „SPEAKER LEVEL“ (Seite 59) und der Programme beeinflusst nicht das aufgezeichnete Material. VOLUME • Eine an die MULTI CH INPUT-Buchsen dieses Gerätes angeschlossene Quelle kann nicht aufgenommen werden. -
Seite 50: Beschreibung Der Soundfeldprogramme
Akustikumfeldern, die in berühmten Konzertsälen, Musikhallen und Filmtheatern anzutreffen sind. Die YAMAHA CINEMA DSP-Modi sind kompatibel mit allen Dolby Digital-, DTS- und Dolby Surround-Quellen. Stellen Sie den Eingangsmodus auf AUTO (siehe Seite 37), damit dieses Gerät automatisch auf den geeigneten Digital-Decoder umschalten kann, abhängig vom Eingangssignal. - Seite 51 BESCHREIBUNG DER SOUNDFELDPROGRAMME Programm Merkmale Quellen DOLBY DIGITAL Standard-5.1-Kanal-Verarbeitung für Dolby Digital-Quellen. SUR. STANDARD DOLBY DIGITAL CINEMA DSP Betonte Verarbeitung für Dolby Digital-Quellen. SUR. ENHANCED D+PLIIx Movie Standard-6.1/7.1-Kanal-Verarbeitung (Dolby Pro Logic IIx Movie) für Dolby Digital- Signalquellen. SUR. STANDARD D+PLIIx Movie Mit CINEMA DSP verbesserte 6.1/7.1-Kanal-Verarbeitung (Dolby Pro Logic IIx Movie) für Dolby Digital-Quellen.
- Seite 52 BESCHREIBUNG DER SOUNDFELDPROGRAMME Programm Merkmale Quellen PRO LOGIC Standard-Verarbeitung für Dolby Surround-Quellen. SUR. STANDARD PRO LOGIC CINEMA DSP Betonte Verarbeitung für Dolby Surround-Quellen. SUR. ENHANCED PRO LOGIC IIx Dolby Pro Logic IIx Verarbeitung für Filmsoftware. PLIIx Movie PRO LOGIC II Dolby Pro Logic II Verarbeitung für Filmsoftware.
-
Seite 53: Für Musikquellen
BESCHREIBUNG DER SOUNDFELDPROGRAMME Für Musikquellen Sie können aus den folgenden Soundfeldern wählen, wenn Sie Musikquellen wie CD, UKW/MW-Sendungen, Tonbänder usw. wiedergeben. Programm Merkmale Quellen CONCERT HALL HiFi DSP Verarbeitung. Eine klassische, hufeisenförmige Konzerthalle mit etwa 1.700 Sitzen. Säulen und Ornamente generieren extrem komplexe Reflexionen, die zu einem sehr vollen, reichen Sound führen. -
Seite 54: Weiterführende Bedienungsvorgänge
WEITERFÜHRENDE BEDIENUNGSVORGÄNGE WEITERFÜHRENDE BEDIENUNGSVORGÄNGE Wahl des OSD-Modus Verwendung des Einschlaf-Timers Sie können die Betriebsinformationen dieses Gerätes auf Verwenden Sie diese Funktion, um dieses Gerät nach einem Videomonitor anzeigen. Falls Sie die SET MENU- Ablauf einer bestimmten Zeitspanne automatisch in den und Soundfeldprogramm-Parametereinstellungen auf Bereitschaftsmodus zu schalten. -
Seite 55: Freigabe Des Einschlaf-Timers
WEITERFÜHRENDE BEDIENUNGSVORGÄNGE Freigabe des Einschlaf-Timers Manuelle Einstellung der Drücken Sie wiederholt SLEEP, bis „SLEEP OFF“ auf Lautsprecherpegel dem Fronttafel-Display erscheint. Nach einigen Sekunden verschwindet „SLEEP OFF“, und die SLEEP-Anzeige erlischt. Sie können den Ausgangspegel jedes Lautsprechers einstellen, während Sie eine Musikquelle hören. Dies ist SLEEP auch möglich, wenn Sie Quellen über die MULTI CH SLEEP OFF... -
Seite 56: Verwendung Des Testtones
WEITERFÜHRENDE BEDIENUNGSVORGÄNGE Ausgabe des Testtons von den Verwendung des Testtones PRESENCE-Lautsprechern Sie können die Testtonfunktion verwenden, um die Balance der Drücken Sie wiederholt u / d, um den Lautsprecherpegel manuell einzustellen. Bitte beachten Sie, dass Lautsprecher zu wählen, von dem der dieser Vorgang Vorrang über die Pegeleinstellungen hat, die Sie Testton ausgegeben werden soll. -
Seite 57: Set Menu
SET MENU SET MENU Sie können die folgenden Parameter in SET MENU verwenden, um verschiedene Systemeinstellungen auszuführen und den Betrieb des Gerätes auf Ihre Anforderungen anzupassen. Ändern Sie die anfänglichen Einstellungen (angegeben in Fettschrift unter jedem Parameter), um die Anforderungen an Ihr Hörumfeld zu berücksichtigen. AUTO SETUP Verwenden Sie diesen Vorgang, um zu spezifizieren, welches automatisches Setup der Lautsprecherparameter eingestellt werden soll, und um den automatischen Setup-Vorgang zu aktivieren (siehe Seite 26). -
Seite 58: Verwendung Set Menu
SET MENU Verwendung SET MENU Drücken Sie SELECT, um auf MANUAL SETUP zu schalten. Verwenden Sie die Fernbedienung, um Zugriff für die 1 SOUND MENU erscheint auf dem Fronttafel-Display. Einstellung jedes Parameters zu erhalten. ;MANUAL SETUP TV VOL POWER POWER . -
Seite 59: Sound Menu
SET MENU Frontlautsprecher FRONT SP 1 SOUND MENU Wahlmöglichkeiten: SMALL, LARGE Wird verwendet, um eine beliebige Lautsprechereinstellung manuell auszuführen oder für die FRONT SP Videosignal-Verarbeitungsverzögerungen zu kompensieren, wenn Sie einen LCD-Monitor oder Projektor verwenden. Die meisten SOUND MENU- Parameter werden automatisch eingestellt, wenn Sie das )LARGE SMALL automatische Setup ausführen (siehe Seite 26). - Seite 60 SET MENU Hintere Surround-Lautsprecher SURR B L/R SP Bassausgang LFE/BASS OUT Wahlmöglichkeiten: NONE, SMLx1, SMLx2, LRGx1, Die Signale mit niedrigen Frequenzen (Bässe) können an LRGx2 den Subwoofer und/oder an die linken und rechten Frontlautsprecher gerichtet werden, abhängig von den Eigenschaften Ihres Systems. Diese Einstellung bestimmt SURR B L/R SP auch den Weg der LFE-Signale (Effektsignale mit niedriger Frequenz) in den Dolby Digital- oder DTS-...
- Seite 61 SET MENU Subwoofer-Phase SUBWOOFER PHASE Lautsprecherabstand C)SP DISTANCE Falls die Bassklänge fehlen oder undeutlich sind, Verwenden Sie diese Funktion für die manuelle Eingabe verwenden Sie diese Funktion, um die Phase Ihres des Abstandes jedes Lautsprechers und die an den Subwoofers umzuschalten. entsprechenden Kanal angelegte Verzögerung.
- Seite 62 SET MENU Center-Grafikentzerrer D)CENTER GEQ Dynamikbereich F)DYNAMIC RANGE Verwenden Sie diese Funktion, um den eingebauten 5- Band- Verwenden Sie diese Funktion zur Wahl des Grafikentzerrer für den Center-Kanal so einzustellen, dass die Kompressionsbetrags des Dynamikbereichs, der an Ihre Klangqualität des Center-Lautsprechers mit der Lautsprecher oder Kopfhörer angelegt werden soll.
-
Seite 63: Input Menu
SET MENU DIALG.LIFT Dialog anheben 2 INPUT MENU Wird verwendet, um den DIALG.LIFT-Parameter ein- oder auszuschalten (siehe Seite 78). Dieser Parameter Wird verwendet, um die Digitaleingänge/Digitalausgänge stellt die Höhe des Sounds der Front- und Center-Kanäle neu zuzuordnen, den Eingangsmodus zu wählen oder Ihre ein (Dialog, Stimmen usw.), indem einige der Elemente Eingänge neu zu benennen. -
Seite 64: Neubenennung Des Eingangs
SET MENU Für COAXIAL INPUT-Buchsen 5 und 6 Neubenennung des Eingangs C)INPUT Wahlmöglichkeiten: TUNER (DSP-AX750SE), CD, RENAME V-AUX, DTV/CBL, VCR 1, MD/CD-R, DVD, PHONO, Verwenden Sie diese Funktion, um den Namen der DVR/VCR2 Eingänge auf dem OSD und dem Fronttafel-Display zu ändern. -
Seite 65: Option Menu
SET MENU OSD Verschiebung OSD SHIFT 3 OPTION MENU Wird verwendet, um die Vertikalposition von OSD einzustellen. Wird verwendet, um optionale Systemparameter einzustellen. Wahlmöglichkeiten: +5 (abwärts) bis –5 (aufwärts) • Drücken Sie +, um die Position von OSD abzusenken. 3 OPTION MENU1/2 •... -
Seite 66: Parameterinitialisierung
SET MENU Parameterinitialisierung C)PARAM. INI Zoneneinstellung D)ZONE SET Verwenden Sie diese Funktion, um die Parameter für jedes Verwenden Sie diese Funktion, um die Position der an die Soundfeldprogramm innerhalb einer SPEAKERS B-Klemmen angeschlossenen Lautsprecher Soundfeldprogrammgruppe zu initialisieren. Wenn Sie zu spezifizieren. eine Soundfeldprogrammgruppe initialisieren, dann werden alle Parameterwerte innerhalb dieser Gruppe auf D)ZONE SET... -
Seite 67: Bedienungsbereich
Zusätzlich zu der Steuerung dieses Gerätes, kann die Fernbedienung auch für die Bedienung anderer A/V-Komponenten verwendet werden, die von YAMAHA oder anderen Herstellern hergestellt wurden. Um andere Komponenten bedienen zu können, müssen Sie die Fernbedienung mit den entsprechenden Herstellercodes programmieren. Diese Fernbedienung weist eine Lernfunktion auf, mit der die Fernbedienung die Funktionen von anderen Fernbedienungen erlernen kann, die mit Infrarot-Fernbedienungssender ausgerüstet sind. -
Seite 68: Einstellung Der Herstellercodes
Hinweis Bibliothekswahl: L:DVD, L:DVR, L:LD, L:CD, L:CDR, L:MD, L:TAP (Tonband), L:TUN, L:AMP*, Sie können vielleicht Ihre YAMAHA-Komponente nicht L:TV, L:CAB (Kabel), L:DBS, L:SAT, L:VCR bedienen, auch wenn der YAMAHA-Herstellercode anfänglich gemäß obiger Listen eingestellt wurde. In diesem Falls sollten Sie * Der Verstärkerbibliothekscode (L:AMP) ist auf „YPC“... - Seite 69 Hinweise • Die mitgelieferte Fernbedienung enthält nicht alle möglichen Herstellercodes für alle im Fachhandel erhältlichen AV- Komponenten (einschließlich YAMAHA AV-Komponenten). Falls der Betrieb mit keinem der Herstellercodes möglich ist, programmieren Sie die neue Fernbedienungsfunktion mit der Lernfunktion (siehe unten) oder verwenden Sie die mit der Komponente mitgelieferte Fernbedienung.
-
Seite 70: Bedienung Anderer Komponenten
MERKMALE DER FERNBEDIENUNG Bedienung anderer Komponenten Sobald Sie die entsprechenden Herstellercodes eingestellt haben, können Sie diese Fernbedienung für die Bedienung POWER POWER Ihrer anderen Komponenten verwenden. Achten Sie darauf, dass manche Tasten die gewählte Komponente AUDIO vielleicht nicht richtig steuern. Verwenden Sie die DISC SKIP Eingangswahltasten, um die Komponente zu wählen, die FREQ/RDS... -
Seite 71: Programmierung Von Codes Von Anderen Fernbedienungen
MERKMALE DER FERNBEDIENUNG Programmierung von Codes von Drücken Sie LEARN, indem Sie einen anderen Fernbedienungen Kugelschreiber oder ein ähnliches Objekt verwenden. Falls Sie Funktionen programmieren möchten, die nicht in Betätigen und halten Sie LEARN nicht gedrückt. den grundlegenden Operationen des Herstellercodes Falls Sie diese Taste betätigen und für mehr als drei enthalten sind, oder wenn der entsprechende Sekunden gedrückt halten, schaltet die... -
Seite 72: Änderung Der Quellennamen In Dem Displayfenster
MERKMALE DER FERNBEDIENUNG Änderung der Quellennamen in Hinweise dem Displayfenster • „NG“ erscheint in dem Displayfenster, wenn die Programmierung nicht erfolgreich war. In diesem Fall beginnen Sie können den Namen ändern, der in dem Displayfenster der Fernbedienung Sie nochmals ab Schritt 5. •... -
Seite 73: Löschen Eingestellter Funktionen
MERKMALE DER FERNBEDIENUNG Löschen eingestellter Funktionen Drücken Sie erneut CLEAR, um den Löschmodus zu verlassen. Sie können alle in jedem Funktionssatz ausgeführten Sobald Sie die erlernte Funktion einer Taste gelöscht Änderungen löschen, wie zum Beispiel die erlernten haben, kehrt die Taste auf die werksseitige Funktionen, die neu benannten Quellennamen und die Vorgabeeinstellung zurück. -
Seite 74: Löschung Individueller Funktionen
MERKMALE DER FERNBEDIENUNG Löschung individueller Funktionen Wiederholen Sie Schritt 3, um andere erlernte Funktion zu löschen. Löschung einer erlernten Funktion Sie können die Funktion löschen, die für eine bestimmte Drücken Sie erneut LEARN, um diesen programmierbare Taste in jedem Bereich erlernt wurde. Vorgang zu verlassen. -
Seite 75: Bearbeitung Der Soundfeldparameter
Die Akustik Ihres Raumes könnte auf die einer CHP/INDEX Konzerthalle, eines Tanzsaals oder virtuell jede beliebige Größe eines Raumes geändert werden. Diese Fähigkeit zur Erzeugung der gewünschten Soundfelder hat YAMAHA Programm-Nr. Programmname mit dem Digital-Soundfeldprozessor verwirklicht. P08 MOVIE THEATER... -
Seite 76: Rückstellung Der Parameter Auf Die Werksvorgaben Rückstellen Eines Bestimmten Parameters
BEARBEITUNG DER SOUNDFELDPARAMETER Drücken Sie u / d, um die Parameter zu TV VOL wählen. TV MUTE – SELECT PRESET PRESET TV VOL – Drücken Sie j / i, um den Parameterwert zu ändern. TV VOL Falls Sie einen Parameter TV MUTE –... -
Seite 77: Beschreibungen Der Soundfeldprogramme
BESCHREIBUNGEN DER SOUNDFELDPROGRAMME BESCHREIBUNGEN DER SOUNDFELDPROGRAMME Sie können die Werte von bestimmten Digital-Soundfeldparametern ändern, so dass die Soundfelder genau in Ihrem Hörraum erzeugt werden. Nicht alle der folgenden Parameter können in jedem Programm gefunden werden. DSP LEVEL Funktion: Dieser Parameter stellt den Pegel aller DSP-Effektsounds innerhalb eines engen Bereichs ein. Beschreibung: Abhängig von der Akustik Ihres Hörraumes, möchten Sie vielleicht den DSP-Effektpegel relativ zu dem Pegel des direkten Sounds anheben oder absenken. - Seite 78 BESCHREIBUNGEN DER SOUNDFELDPROGRAMME LIVENESS Funktion: Dieser Parameter stellt das Reflexionsvermögen der virtuellen Wände der Halle ein, indem die Rate des Abklingens der frühen Reflexionen geändert wird. Beschreibung: Die frühen Reflexionen einer Klangquelle klingen in einem Raum mit schallabsorbierenden Wandflächen viel rascher ab als bei Wänden mit hohem Reflexionsvermögen. Ein Raum mit schallabsorbierenden Flächen wird als „tot“...
- Seite 79 BESCHREIBUNGEN DER SOUNDFELDPROGRAMME REV.TIME (Nachhallzeit) Funktion: Dieser Parameter stellt die erforderliche Zeitdauer ein, damit der Nachhall-Sound um 60 dB (bei 1 kHz) abklingt. Dies ändert die anscheinende Größe des akustischen Umfeldes über einen extrem weiten Bereich. Beschreibung: Stellen Sie eine längere Nachhallzeit für „tote“ Quellen und Hörraumumfelder und eine kürzere Zeit für „lebendige“...
- Seite 80 BESCHREIBUNGEN DER SOUNDFELDPROGRAMME DIALG.LIFT (Dialog anheben) Funktion: Dieser Parameter stellt die Höhe des Sounds der Front- und Center-Kanäle ein, indem einige der Elemente der Front- und Center-Kanäle den Presence-Lautsprechern zugeordnet werden. Beschreibung: Je größer der Parameter, um so höher die Position des Sounds der Front- und Center-Kanäle. Wahlmöglichkeiten: 0/1/2/3/4/5, anfängliche Einstellung ist 3.
-
Seite 81: Störungsbeseitigung
Siehe das nachfolgende Diagramm, wenn dieses Gerät nicht richtig funktionieren sollte. Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht aufgeführt ist oder die nachfolgenden Instruktionen nicht helfen, schalten Sie dieses Gerät auf den Bereitschaftsmodus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten autorisierten YAMAHA Fachhändler oder Kundendienst. Allgemeines Siehe... - Seite 82 STÖRUNGSBESEITIGUNG Siehe Problem Ursache Abhilfe Seite Der Sound bleibt Die Schutzschaltung wurde aufgrund Überprüfen Sie, dass die Impedanzwahleinstellung plötzlich aus. eines Kurzschlusses usw. aktiviert. richtig ausgeführt wurde. Überprüfen Sie die Lautsprecherdrähte, damit sich — diese nicht gegenseitig berühren, und schalten Sie danach dieses Gerät wieder ein.
- Seite 83 STÖRUNGSBESEITIGUNG Siehe Problem Ursache Abhilfe Seite Dolby Digital- oder Die angeschlossene Komponenten ist Führen Sie eine geeignete Einstellung gemäß — DTS-Quellen können nicht für die Ausgabe von Dolby Digital- Bedienungsanleitung Ihrer Komponente aus. nicht wiedergegeben oder DTS-Digitalsignalen eingestellt. werden. (Dolby Der Eingangsmodus ist auf ANALOG Stellen Sie den Eingangsmodus auf AUTO oder DTS Digital- oder DTS-...
- Seite 84 Warten Sie etwa 1 Stunde, bis sich das Gerät — plötzlich auf den angestiegen, so dass die Schutzschaltung zur abgekühlt hat, und schalten Sie es danach wieder ein. Bereitschaftsmodus. Vermeidung von Überhitzung aktiviert wurde. Tuner (RX-V750) Siehe Problem Ursache Abhilfe Seite Der UKW-Stereo-Empfang Die Eigenschaften der UKW- Überprüfen Sie die Antenennanschlüsse.
-
Seite 85: Fernbedienung
STÖRUNGSBESEITIGUNG Fernbedienung Siehe Problem Ursache Abhilfe Seite Die Fernbedienung Falscher Abstand oder Winkel. Die Fernbedienung funktioniert in einem Bereich von arbeitet oder maximal 6 m und nicht mehr als 30 Grad funktioniert nicht Winkelabweichung gegenüber der Fronttafel. richtig. Direktes Sonnenlicht oder die Stellen Sie das Gerät an einer anderen Stelle auf. -
Seite 86: Neueinstellung Der Werksvorgaben
Grund zurückstellen möchten, führen Sie den folgenden Vorgang aus. Dieser Vorgang stellt ALLE Parameter zurück, einschließlich SET MENU, Pegel, Zuordnung und Tuner-Festsender. Schalten Sie dieses Gerät unbedingt auf den Bereitschaftsmodus. (RX-V750 Modell für U.S.A.) VOLUME OPTIMIZER PRESET/TUNING FM/AM A/B/C/D/E l PRESET/TUNING h... -
Seite 87: Glossar
GLOSSAR GLOSSAR Dolby Surround Audio-Formate Dolby Surround verwendet ein 4-Kanal- Analogaufnahmesystem, um realistische und dynamische Dolby Digital Soundeffekte zu reproduzieren: 2 linke und rechte Dolby Digital ist ein Digital-Surround-Soundsystem, das Frontkanäle (Stereo), einen Center-Kanal für den Dialog Ihnen vollständig unabhängiges Mehrkanal-Audio bietet. (Mono) und einen Surround-Kanal für spezielle Mit 3 Frontkanälen (links, Center und rechts) und 2 Soundeffekte (Mono). -
Seite 88: Soundfeldprogramme
Code Modulation“ wird das Analogsignal in Impulse Virtual CINEMA DSP codiert und danach für die Aufnahme moduliert. YAMAHA hat einen Virtual CINEMA DSP Algorithmus Abtastfrequenz und Anzahl der entwickelt, der Ihnen das Vergnügen der DSP Soundfeld- quantisierten Bit... -
Seite 89: Videosignalinformationen
GLOSSAR Videosignalinformationen Komponentenvideosignal Bei dem Komponentenvideosignal-System wird das Videosignal in das Y Signal für die Luminanz und die P und P Signale für die Chrominanz aufgetrennt. Die Farbe kann mit diesem System naturgetreuer reproduziert werden, da jedes dieser Signale unabhängig von dem anderen ist. -
Seite 90: Technische Daten
Komposit, S-Video ......... 5 Hz bis 10 MHz, –3 dB [Modelle für China, Korea und allgemeine Gebiete] Komponenten .......... 5 Hz bis 60 MHz, –3 dB 1 kHz, 10% Klirr, 8 Ω ............140 W UKW-ABSCHNITT (RX-V750) • Dynamikleistung (IHF) 8/6/4/2 Ω ............135/170/200/245 W • Empfangsbereich [Modelle für U.S.A. - Seite 91 YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLAND YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA...
