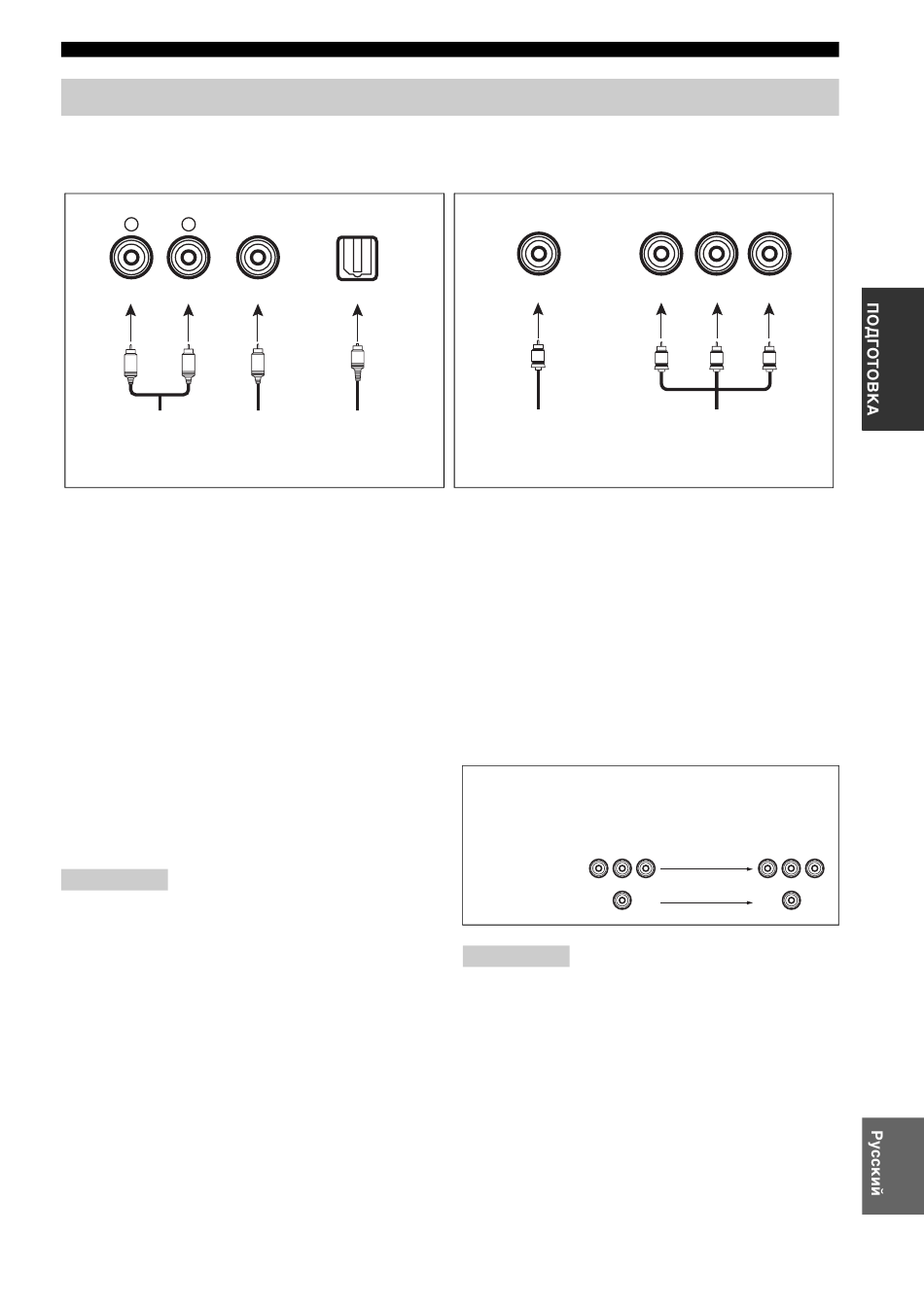

Информация о гнездах и штекерах кабелей
Подключите один тип аудиогнезд(а) и/или видеогнезд(а), которыми оборудованы компоненты приема.
Аудиогнезда и штекеры кабелей
AUDIO DIGITAL AUDIO
L R
(Белый) (Красный) (Оранжевый)
L R
Левый и правый
штекеры коаксиального
аналогового цифрового
аудиокабеля аудиокабеля
■ Аудиогнезда
Данный аппарат оборудован тремя типами
аудиогнезд. Подключение зависит от наличия
аудиогнезд на других компонентах.
Гнезда AUDIO
Для обычных аналоговых аудиосигналов,
передающихся через левый и правый аналоговых
аудиокабеля. Подключите красные штекеры к
правым гнездам и белые штекеры к левым
гнездам.
Гнездо DIGITAL AUDIO COAXIAL
Для цифровых аудиосигналов, передающихся
через коаксиальный цифровой аудиокабель.
Гнезда DIGITAL AUDIO OPTICAL
Для цифровых аудиосигналов, передающихся
через оптические цифровые аудиокабели.
Примечания
• Вы можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS.
Оптические входные гнезда совместимы с цифровыми
сигналами с частотой выборки до 96 кГц.
• Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие на цифровые гнезда, не
выводятся на аналоговые гнезда AUDIO OUT (REC).
DIGITAL AUDIO
COAXIAL OPTICAL
O
C
Штекер Штекер
оптического
цифрового
аудиокабеля
Видеогнезда и штекеры кабелей
VIDEO
(Желтый) (Красный) (Синий) (Зеленый)
V
Штекер
композитного
видеокабеля
■ Видеогнезда
Данный аппарат оборудован двумя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на видеоэкране.
Гнезда VIDEO
Для обычных композитных видеосигналов,
передающихся через композитные видеокабели.
Гнезда COMPONENT VIDEO
Для компонентных сигналов, разделенных на
видеосигналы яркости (Y) и насыщенности
(P , P ), передающихся по раздельным проводам
B R
компонентных видеокабелей.
Поток видеосигнала для MONITOR OUT
Вход
P P
R B
COMPONENT
VIDEO
VIDEO
Примечание
Сигнал экранного меню не выводится на гнезда DVR
OUT (REC).
ПОДКЛЮчЕНИџ
COMPONENT VIDEO
P P Y
R B
P Y
P
R B
Штекеры
компонентного
видеокабеля
Выход
(MONITOR OUT)
Y P P Y
R B
13
Ru
