HITACHI N E S 1
EXT
12

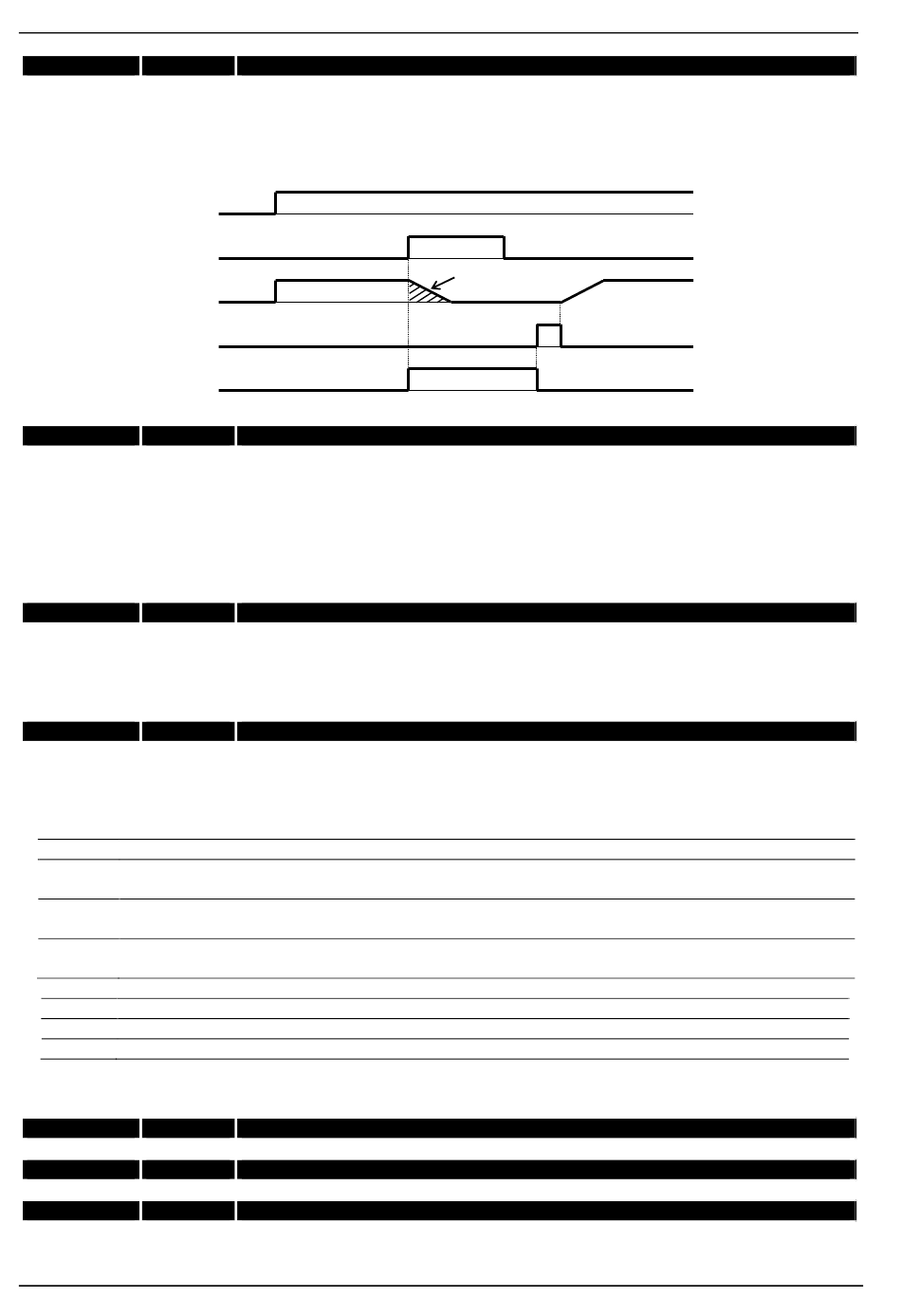

Bei Ansteuerung dieses Eingangs wird eine Störmeldung ausgelöst (E12, z.B. als Eingang für Thermokontakte
zu verwenden). Die Störmeldung wird mit Reset quittiert.
Achtung! Nach Reset erfolgt ein sofortiges Wiederanlaufen, wenn ein Startbefehl (FW bzw. RV) anliegt.
FW, RV
Eingang EXT
Motordrehzahl
Eingang RS (Reset)
Ausgang AL
USP
13
Die Wiederanlaufsperre verhindert das unkontrollierte Wiederanlaufen des Frequenzumrichters, wenn - nach
Netz-Aus - die Netzspannung wiederkehrt und gleichzeitig - oder unmittelbar danach - ein Start-Befehl anliegt.
In diesem Fall wird folgende Störmeldung angezeigt: E13
Weitere Informationen siehe Quick Reference Guide.
SFT
15
Die Parametersicherung schützt eingegebene Parameter vor Verlust durch Überschreiben. Bei aktivierter
Parametersicherung können keine Parameter verändert werden (siehe Funktion b031).
RS
18
Quittierung einer Störmeldung und Zurücksetzen des Störmelderelais´. Wird in der werksseitigen
Grundeinstellung (C102=00) ein Reset während des Betriebs gegeben, so werden die Endstufen abgeschaltet
und der Motor läuft frei. (siehe Funktion b003, b007, C102, C103).
C102=
Beschreibung
00
Fehlerquittierung auf ansteigende Flanke an RS. Die Endstufen werden abgeschaltet, wenn RS
während des Betriebs erfolgt (Werkseinstellung)
01
Fehlerquittierung auf abfallende Flanke an RS. Die Endstufen werden abgeschaltet, wenn RS
während des Betriebs erfolgt
02
Fehlerquittierung auf ansteigende Flanke an RS. Die Endstufen werden nicht abgeschaltet,
wenn RS während des Betriebs erfolgt – der Motorbetrieb wird nicht unterbrochen
C103=
Beschreibung
00
0Hz-Start (b088=00)
01
Synchronisieren auf Motordrehzahl durch aktives Erfassen der Motordrehzahl (siehe b088=01)
Reset kann nicht als Öffner definiert werden.
STA
20
STP
21
F/R
22
Mit Hilfe der Eingänge STA und STP kann der Frequenzumrichter über Impulse gestartet bzw. gestoppt werden.
76
Störung extern
Wiederanlaufsperre
Parametersicherung
Reset (Zurücksetzten von Störmeldungen)
Impulsstart
Impulsstop
Impulssteuerung / Drehrichtung
Freilauf
