Wallbox COPPER SB Handbuch

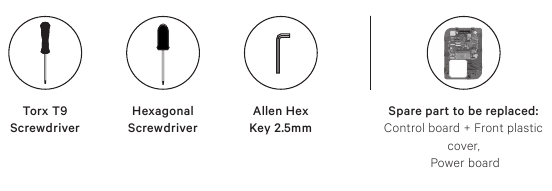

Benötigte Materialien

Austausch der Steuerplatine und der Kunststoffabdeckung

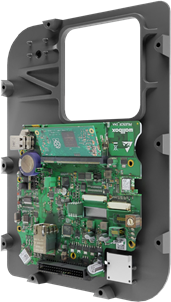

Die Steuerplatine des Copper SB Ladegeräts ist in der vorderen Kunststoffabdeckung des Ladegeräts eingeschlossen.
Die Steuerplatine umfasst die folgenden Komponenten:

• Drahtloses Kommunikationssystem: BLE, Wi-Fi
• Mikrocontroller-Einheit
• CPU
• 4G Donlge/Ethernet

Die Steuerplatine und die vordere Kunststoffabdeckung des Copper SB Ladegeräts können, falls sie Fehlfunktionen aufweisen oder beschädigt sind, durch Ausführen der folgenden Schritte ersetzt werden:

Entfernen der alten Steuerplatine und der vorderen Kunststoffabdeckung

1. Schalten Sie die Stromversorgung des Ladegeräts aus (Sicherungskasten)

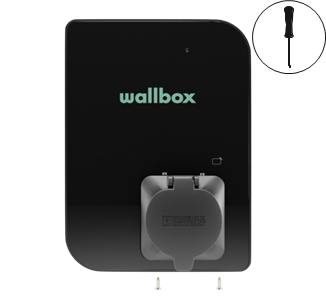

2. Lösen Sie die Torx-Schraube an der Unterseite des Ladegeräts mit einem Torx T9 Schraubendreher und bewahren Sie sie zur späteren Verwendung auf.

3. Entfernen Sie den Kunststoffrahmen und bewahren Sie ihn zur späteren Verwendung auf.

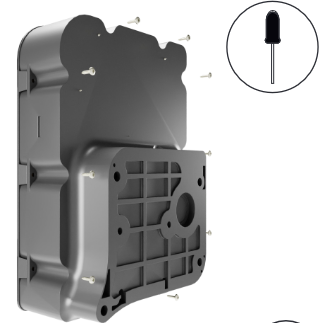

4. Lösen Sie die neun Sechskantschrauben von der Abdeckung mit einem Sechskantschraubendreher und bewahren Sie sie zur späteren Verwendung auf.


5. Entfernen Sie vorsichtig das Kommunikationskabel von der Abdeckung und der Leistungsplatine
   Stellen Sie sicher, dass das Kommunikationskabel vorsichtig vom Stecker gelöst wird. Ziehen oder wenden Sie keine übermäßige Kraft an, um das Kabel zu entfernen.


6. Legen Sie die alte Steuerplatine zur Rücksendung oder Entsorgung beiseite.


Anbringen der neuen Steuerplatine und der vorderen Kunststoffabdeckung

1. Befestigen Sie das Kommunikationskabel vorsichtig am Stecker auf der Steuerplatine.


2. Seien Sie vorsichtig und stellen Sie sicher, dass die CPU auf der Steuerplatine beim Austausch der Abdeckung unbeschädigt bleibt.


3. Platzieren Sie den Aufkleber mit der neuen Seriennummer über dem alten Aufkleber.
   Legen Sie die alte Steuerplatine zur Rücksendung oder Entsorgung beiseite.


4. Setzen Sie die neun Sechskantschrauben an den Seiten der vorderen Kunststoffabdeckung ein und ziehen Sie sie dann fest.
   Ein kurzer Inbusschlüssel wird zum Festziehen der Schrauben empfohlen

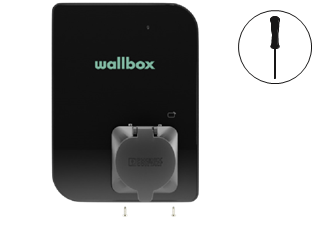

5. Setzen Sie die beiden Torx-Schrauben an der Unterseite des Ladegeräts ein und ziehen Sie sie dann fest, um die vordere Kunststoffabdeckung zu sichern.


6. Stellen Sie die Stromversorgung des Ladegeräts wieder her. (Sicherungskasten). Überprüfen Sie, ob die LED-Anzeige dauerhaft weiß leuchtet.


Austausch der Leistungsplatine

Die Leistungsplatine des Copper SB Ladegeräts ist in der hinteren Kunststoffabdeckung des Ladegeräts eingeschlossen.
Die Leistungsplatine besteht aus den folgenden Komponenten:

• Netzteil
• Kabelgebundene Kommunikation: DC-Fehlerstrom, Control Pilot, etc.
• Energie- und Temperaturmessung

Die Leistungsplatine des Copper SB Ladegeräts kann, falls sie Fehlfunktionen aufweist oder beschädigt ist, durch Ausführen der folgenden Schritte ersetzt werden:

Entfernen der alten Leistungsplatine

1. Schalten Sie die Stromversorgung des Ladegeräts aus.


2. Lösen Sie die Torx-Schraube an der Unterseite des Ladegeräts mit einem Torx T9 Schraubendreher und bewahren Sie sie zur späteren Verwendung auf.


3. Entfernen Sie den Kunststoffrahmen.

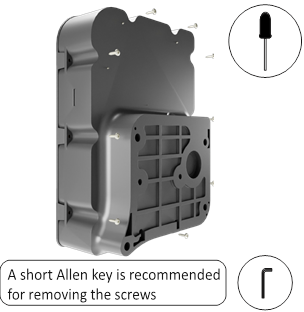

4. Lösen Sie die neun Sechskantschrauben von der Abdeckung mit einem Sechskantschraubendreher und bewahren Sie sie zur späteren Verwendung auf.
   Ein kurzer Inbusschlüssel wird zum Entfernen der Schrauben empfohlen



5. Entfernen Sie vorsichtig das Kommunikationskabel von der Abdeckung und der Leistungsplatine.
   Stellen Sie sicher, dass das Kommunikationskabel vorsichtig vom Stecker gelöst wird. Ziehen oder wenden Sie keine übermäßige Kraft an, um das Kabel zu entfernen.

6. Trennen Sie die Eingangsstromkabel und die Steckdosenkabel (alle Steuer- und Stromkabel) von den jeweiligen Anschlüssen auf der Leistungsplatine.


7. Lösen Sie die drei Schrauben, die die Leistungsplatine am Gehäuse des Ladegeräts befestigen. Bewahren Sie sie zur späteren Verwendung auf.


8. Legen Sie die alte Leistungsplatine zur Rücksendung oder Entsorgung beiseite.


Anbringen der neuen Leistungsplatine

1. Bevor Sie die neue Leistungsplatine positionieren, verbinden Sie alle Kabel mit der Leistungsplatine genau an den gleichen Stellen wie zuvor und gemäß den folgenden Abbildungen.
   Es ist entscheidend, dass die Kabel vollständig eingeführt und richtig festgezogen werden.


2. Sobald die Kabel mit der Leistungsplatine verbunden sind, setzen Sie sie an ihren Platz.


3. Befestigen Sie die Leistungsplatine mit den 4 zuvor entfernten Schrauben am Gehäuse des Ladegeräts.


4. Nehmen Sie die Kunststoffabdeckung und verbinden Sie das Flachbandkabel mit der Leistungsplatine.
   Stellen Sie sicher, dass das Kabel richtig am PCBA-Anschluss befestigt ist.


5. Schließen Sie das Ladegerät, indem Sie die 9 Schrauben festziehen.
   Ein kurzer Inbusschlüssel wird zum Festziehen der Schrauben empfohlen



6. Setzen Sie den Kunststoffrahmen ein.


7. Setzen Sie die beiden Torx-Schrauben an der Unterseite des Ladegeräts ein und ziehen Sie sie dann fest, um die vordere Kunststoffabdeckung zu sichern.


8. Stellen Sie die Stromversorgung des Ladegeräts wieder her. (Sicherungskasten). Überprüfen Sie, ob die LED-Anzeige dauerhaft weiß leuchtet.


CPU-Platzierung
Die Steuerplatine des Copper SB Ladegeräts ist in der vorderen Kunststoffabdeckung des Ladegeräts eingeschlossen.
Es wird nicht empfohlen, nur die CPU zu ersetzen, da:

• Die Seriennummer auf dem Modul von der Seriennummer auf dem äußeren Aufkleber des Gehäuses abweicht.
• Die Revision A ist NICHT mit der Revision C kompatibel.

Diese Unterschiede können zu einem unregelmäßigen Verhalten der CPU führen. Wenn das Ladegerät nicht richtig lädt oder in einem falschen Zustand pausiert oder hängen bleibt, kann das Entfernen und erneute Anbringen der CPU helfen. Die CPU darf nur zu Überprüfungszwecken entfernt werden. Anschließend sollte sie korrekt eingesetzt werden, um die richtige Verbindung zu überprüfen. Sie darf nicht durch eine neue CPU ersetzt werden.

Entfernen der CPU
Die CPU ist mit zwei Metallhebeln an beiden vertikalen Seiten an der Steuerplatine befestigt.

1. Schalten Sie die Stromversorgung des Ladegeräts aus.


2. Öffnen Sie die vordere Kunststoffabdeckung des Ladegeräts, indem Sie die im obigen Abschnitt "Entfernen der alten Steuerplatine und der vorderen Kunststoffabdeckung" beschriebenen Schritte ausführen.


3. Drücken Sie vorsichtig mit Ihren Zeigefingern auf die beiden Metallhebel auf beiden Seiten der CPU, um die CPU zu entriegeln.


4. Entfernen Sie die CPU vorsichtig, indem Sie ihren oberen Teil sanft zu sich ziehen.


Anbringen der CPU
Um die CPU auf der Steuerplatine anzubringen, führen Sie die folgenden Schritte aus:

1. Identifizieren Sie die Einfügemarkierung am Rand der CPU. Die CPU sollte nur angebracht werden, indem die Einfügemarkierung zur Steuerplatine ausgerichtet wird.


2. Stellen Sie sicher, dass die Metallhebel in offener Position sind.


3. Halten Sie das andere Ende der CPU und platzieren Sie sie mit einer leichten Neigung auf der Steuerplatine, drücken Sie dann die CPU sanft nach unten, sodass sie an den Metallhebeln einrastet.


4. Schließen Sie die vordere Kunststoffabdeckung des Ladegeräts, indem Sie die im obigen Abschnitt "Anbringen der neuen Steuerplatine und der vorderen Kunststoffabdeckung" beschriebenen Schritte ausführen.


Service

Benötigen Sie weitere Unterstützung? Sie können uns kontaktieren:
België/Belgique
+32 2 808 88 28
Danmark
+45 89 87 87 15
Deutschland
+49 69 96759775
España
+34 932 20 95 75
France
+33 1 76 46 09 15
Ireland
+353 14 854 347
Italia
+39 011 1962 2461
Nederland
+31 20 808 0847 Norge
+47 51 74 20 00
Portugal
+351 308 801 440
Österreich
+43 720882116 Schweiz/Suisse
+41 43 508 06 75
Sverige
+46 852503203
United Kingdom
+44 20 3318 3779
service@wallbox.com
www.wallbox.com

Wichtige Informationen

Einleitung und Anwendungsbereich
Zweck dieses Dokuments ist es, den Prozess des Austauschs von Service-Teilen des Hardware-Systems des Copper SB Ladegeräts zu beschreiben.
Die Absicht dieses Servicehandbuchs ist es, unseren Servicepartnern beim Austausch der Service-Teile behilflich zu sein.
Dieses Dokument listet schrittweise Anleitungen zusammen mit grafischen Beschreibungen des Austauschverfahrens für verschiedene Hardware-Teile auf.

Sicherheitsempfehlungen

• Befolgen Sie alle Sicherheitshinweise sorgfältig. Die Nichtbeachtung der Anweisungen kann eine Sicherheitsgefahr darstellen und/oder zu Fehlfunktionen des Geräts führen.
• Jeglicher daraus resultierender Schaden aufgrund von Missachtung oder Handlungen, die den Anweisungen in diesem Handbuch widersprechen, ist von der Produktgarantie ausgeschlossen.

Sicherheits- und Wartungsanweisungen

• Installation, Wartung und Instandhaltung des Ladegeräts dürfen nur von qualifiziertem Personal gemäß den geltenden örtlichen Vorschriften durchgeführt werden.
• Unbefugte Installation, Wartung und Modifikationen führen zum Erlöschen der Herstellergarantie.
• Schalten Sie das Ladegerät aus, bevor Sie die Abdeckung öffnen oder das Gerät reinigen.
• Verwenden Sie keine Reinigungsmittel an irgendeinem Teil des Ladegeräts. Verwenden Sie ein sauberes, trockenes Tuch, um Staub und Schmutz zu entfernen.
• Öffnen Sie die Abdeckung nicht bei Regen.

Einleitung und Anwendungsbereich

• Wallbox garantiert für dieses Produkt eine Garantiezeit von 2 Jahren ab Kaufdatum gegen Material- und Verarbeitungsfehler.
• Innerhalb dieser Frist wird Wallbox nach eigenem Ermessen jedes defekte Produkt kostenlos für den Eigentümer reparieren oder ersetzen.
• Ersatzprodukte oder reparierte Teile werden nur für den noch nicht abgelaufenen Teil der ursprünglichen Garantie oder sechs Monate, je nachdem, welcher Zeitraum länger ist, garantiert.
• Defekte, die aus Unfällen, Missbrauch, unsachgemäßer Wartung oder normalem Verschleiß resultieren, sind von der eingeschränkten Garantie nicht abgedeckt.
• Der Austausch oder Einbau von Teilen durch den Kunden wird als unsachgemäße Verwendung betrachtet.
• Soweit nicht durch geltendes Recht untersagt, schließen die Bedingungen dieser eingeschränkten Garantie die zwingenden gesetzlichen Rechte, die für den Verkauf des Produkts an Sie gelten, nicht aus, beschränken oder ändern sie nicht, sondern ergänzen diese. Wenn Sie glauben, dass Ihr Produkt defekt ist, wenden Sie sich an Wallbox, um Anweisungen zu erhalten, wohin Sie es zur Reparatur senden oder bringen sollen. ENTSORGUNGSHINWEIS Gemäß der Richtlinie 2012/19/EG darf das Produkt am Ende seiner Lebensdauer nicht als Siedlungsabfall entsorgt werden. Es sollte zu einer Sammelstelle oder einem Händler gebracht werden, der die Entsorgung von speziellen und getrennten Abfällen anbietet.
