Bosch Climate 7000i - Handbuch

Produktinformationen

Spezifikationen der Fernbedienung

Tabelle 2

Stromversorgung	2 AAA-Batterien
Signalreichweite	8 m
Zulässige Umgebungstemperatur	-5°C... 60°C

Verwendung mit Multi-Split-Klimaanlage

Das Innengerät kann in einem System mit Multi-Split-Klimaanlage verwendet werden. In diesem Fall sind die folgenden Funktionen deaktiviert:

• Energiesparfunktionen Save+ und Power control
• Selbstreinigung (iClean 56°C)
• Geräuschreduzierung (Silent Mode (Stiller Modus))
• Manueller Betrieb
• Kältemittelleckage-Erkennung
• Automatischer Energiesparmodus im Standby-Betrieb (1 W Standby)

IP-Gateway-Spezifikationen

Tabelle 3

	Einheit	Wert
U	V DC	5
P max	W	2.5
f (RF)	GHz	2.4 (802.11 b/g/n) (P = max. + 20 dBm)
T amb	°C	-20... 50
BUS	–	UART
IP class	–	IP40

Bedienung

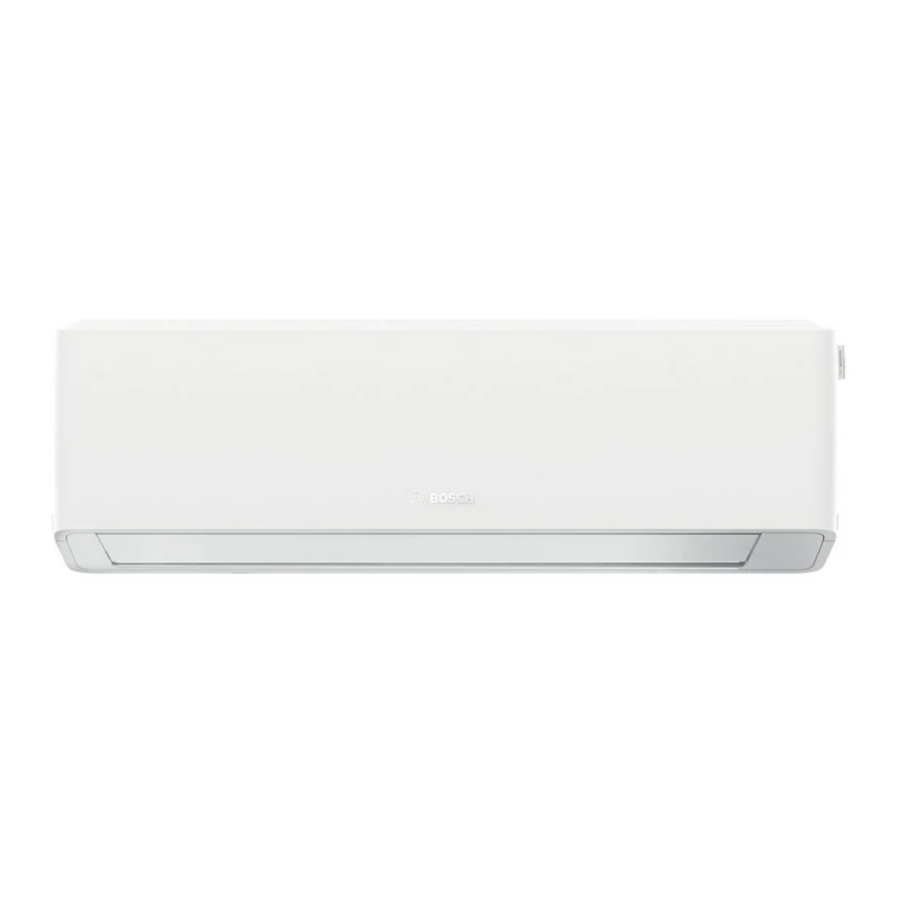

Übersicht Inneneinheit

Legende zu Abb. 1:

1. Display
2. Frontblende
3. Luftgitter
4. Luftfilter
5. Taste für manuelle Bedienung
6. Bewegungssensor (Personensensor)
7. Luftleitplatte

Display der Inneneinheit
Das Display der Inneneinheit bleibt standardmäßig ausgeschaltet und leuchtet nur für kurze 15 Sekunden auf, wenn die Fernbedienung verwendet wird. Diese Funktion dient der Energieeinsparung.

Tabelle 4 Symbole im Display der Inneneinheit

Symbol	Erklärung
Zahl	Temperaturanzeige, Betriebsfunktion und Fehlercodes
	WLAN-Verbindung aktiv
	Wird bei einigen Funktionen angezeigt, wenn diese eingeschaltet sind. Zeigt an, dass der ON-Timer aktiv ist, wenn die Inneneinheit ausgeschaltet ist.
0F	Wird bei einigen Funktionen angezeigt, wenn diese ausgeschaltet sind.
dF	Automatische Abtauung aktiv
FP	Frostschutz aktiv: Die Inneneinheit hält die Raumtemperatur bei mindestens 8°C.
CL	Selbstreinigungsfunktion ist aktiv (iClean 56°C)

Übersicht Fernbedienung

Tasten auf der Fernbedienung

Tabelle 5 Tasten auf der Fernbedienung

Pos.	Taste	Funktion
1		Ein-/Ausschalten.
		Betriebsmodus einstellen
		Save+ (Speichern+)
2		Menu (Menü)
		Auswahl bestätigen
		Timer einstellen
		Temperatur erhöhen
		Temperatur reduzieren
3		Lüftergeschwindigkeit
		Swing vertikal/horizontal
		Erweiterter Ionisator
	Turbo	Turbo-Modus
	Silent	Silent-Modus
	Sleep	Sleep-Modus
		Kindersicherung

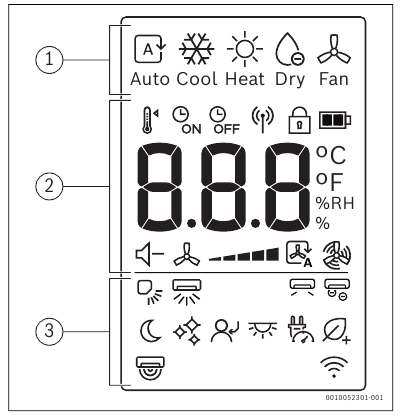

Display der Fernbedienung

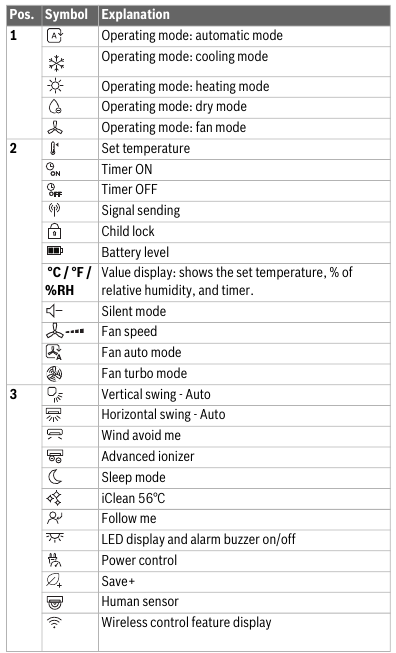

Tabelle 6 Symbole im Display der Fernbedienung

Verwendung der Fernbedienung

Die Signalreichweite beträgt 8 m. Wenn sich Gegenstände im Weg befinden oder bestimmte Leuchtstofflampen im selben Raum verwendet werden, kann dies die Signalübertragung beeinträchtigen.

• Richten Sie die Fernbedienung auf das Signalempfangsfenster des Geräts und drücken Sie die gewünschte Taste.

HINWEIS
Die Fernbedienung kann dauerhaft in ihrer korrekten Funktion beeinträchtigt werden.

• Setzen Sie die Fernbedienung keiner direkten Sonneneinstrahlung aus.
• Lassen Sie die Fernbedienung nicht in der Nähe eines Heizgeräts liegen.
• Schützen Sie die Fernbedienung vor Feuchtigkeit und Stößen.

Konnektivität

Konnektivität
Steuern Sie die wichtigsten Funktionen ganz einfach über die Bosch HomeCom Easy App auf Ihrem Mobilgerät.

Unsachgemäße Verwendung!
Es ist dem Benutzer strengstens untersagt, das Produkt zu öffnen und darin einzugreifen, außer für die in diesem Kapitel erlaubten Handlungen. Jede unsachgemäße Verwendung kann zu Gefahren für den Hausbewohner und das Produkt selbst führen!

Technische Anforderungen

Tabelle 7 Technische Anforderungen

Betriebssystem	Android IOS
Router	Standard-Router mit 2,4 GHz Signal
WLAN-Standard	IEEE 802.11b/g/n

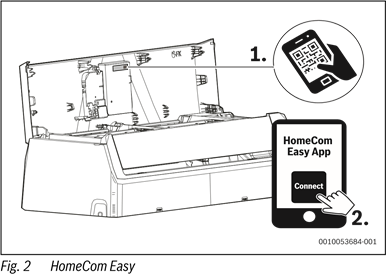

Herunterladen der App
Die App ist im Apple App Store für iOS und im Google Play Store für Android erhältlich. Um von den neuesten Funktions- und Sicherheitsupdates zu profitieren, stellen Sie sicher, dass Sie immer die neueste Version auf Ihrem Mobilgerät installiert haben.

• Scannen Sie den QR-Code, um die App herunterzuladen und zu installieren.
• Richten Sie Ihr Konto ein.
• Stellen Sie sicher, dass Sie die Nutzungsbedingungen akzeptieren.

Kopplung
Die WLAN-Signalstärke ist ausreichend, um eine Verbindung zum Internet herzustellen. Wenn das Signal zu schwach ist:

• Verwenden Sie einen WLAN-Repeater.
• Schalten Sie die Inneneinheit ein.
• Öffnen Sie die App und folgen Sie den beschriebenen Schritten.
• Scannen Sie den QR-Code, um das Produkt zu koppeln.

Matter-Kompatibilität
Diese Klimaanlage ist so konzipiert, dass sie mit dem Matter-Protokoll kompatibel ist, um eine nahtlose Integration mit Alexa, Google Assistance, Apple Home oder anderen Matter-fähigen Geräten zu gewährleisten, für verbesserte Interoperabilität und Konnektivität mit Ihrem Smart Home Ökosystem.
Unterstützte Funktionen umfassen:

• Turn On-Off device (Gerät ein- und ausschalten)
• Set operating mode (Betriebsmodus einstellen) (Cooling (Kühlen), Heating (Heizen), Dry (Trocknen), Fan (Lüfter), Auto (Auto))
• Monitor room temperature (Raumtemperatur überwachen)
• Set room temperature (Raumtemperatur einstellen)
• Set fan speed (Lüftergeschwindigkeit einstellen)

Die verfügbaren Funktionen können je nach Art Ihres Matter-fähigen Geräts variieren.
Für spezifische Anweisungen zum Anschließen und Verwenden anderer Matter-kompatibler Geräte konsultieren Sie die jeweiligen Bedienungsanleitungen oder Dokumentationen, die mit diesen Geräten geliefert werden.

Hauptbetriebsmodus einstellen

Ein-/Ausschalten des Geräts

• Drücken Sie die Taste, um das Gerät ein- oder auszuschalten: Das Gerät startet im eingestellten Betriebsmodus.

Einstellungen können auch bei ausgeschaltetem Gerät vorgenommen werden. Das Gerät speichert die Einstellungen und behält sie auch bei einem Stromausfall bei.

Nach dem Ausschalten verbleibt das Gerät im Standby-Modus. Die intelligente Ein-/Aus-Technologie ermöglicht einen automatischen Energiesparmodus im Standby-Modus (1 W Standby).

Automatikmodus
Im Automatikmodus schaltet das Gerät automatisch zwischen Heiz- und Kühlmodus um, um die gewünschte Temperatur zu halten.

• Drücken Sie die Taste wiederholt, bis im Display erscheint.
• Wählen Sie die gewünschte Temperatur mit den Tasten und aus.

Die Lüftergeschwindigkeit kann im Automatikmodus nicht eingestellt werden.

Kühlmodus

• Drücken Sie die Taste wiederholt, bis im Display erscheint.
• Wählen Sie die gewünschte Temperatur mit den Tasten und aus.
• Drücken Sie die Taste, bis die gewünschte Luftgeschwindigkeit erreicht ist.

Lüftermodus

• Drücken Sie die Taste wiederholt, bis im Display erscheint.
• Drücken Sie die Taste, bis die gewünschte Lüftergeschwindigkeit erreicht ist.

Die Temperatur kann im Lüftermodus weder eingestellt noch angezeigt werden.

Trockenmodus

• Drücken Sie die Taste wiederholt, bis im Display erscheint.
• Wählen Sie die gewünschte Temperatur mit den Tasten und aus.

Ändern Sie den Feuchtigkeitsprozentsatz, um die gewünschte Mindestfeuchtigkeit im Trockenmodus zu erhalten:

• Drücken Sie die Taste wiederholt, bis %RH im Display erscheint.
• Bestätigen Sie mit der Taste Ok (OK).
• Drücken Sie die Tasten und , bis der gewünschte relative Feuchtigkeitsprozentsatz angezeigt wird. Der Einstellbereich liegt zwischen 35% - 85% in 5%-Schritten. Die eingestellte Luftfeuchtigkeit wird im Display der Fernbedienung angezeigt.

Diese Funktion ist nicht dazu gedacht, die Luftfeuchtigkeit zu erhöhen. Sie ist speziell für die Entfeuchtung vorgesehen.
Die Lüftergeschwindigkeit kann im Trockenmodus weder eingestellt noch angezeigt werden.

Heizmodus

• Drücken Sie die Taste wiederholt, bis im Display erscheint.
• Stellen Sie die gewünschte Temperatur mit den Tasten und ein.
• Drücken Sie die Taste, bis die gewünschte Lüftergeschwindigkeit erreicht ist.

Wenn die Außentemperatur sehr niedrig ist, kann die Heizleistung der Klimaanlage möglicherweise nicht ausreichen. Wir empfehlen, zusätzliche Wärmequellen anzuschließen.

Timer einstellen

ON- und OFF-Timer können zwischen 0 und 24 Stunden eingestellt werden, in 30-Minuten-Schritten für die ersten 10 Stunden, danach in 1-Stunden-Schritten. Wenn 0 Stunden eingestellt ist, wird der Timer abgebrochen.

ON-Timer einstellen

• Drücken Sie die Taste, bis das Symbol erscheint.
• Drücken Sie die Taste oder , um die gewünschte Zeit einzustellen. Die Einstellung wird kurz danach übernommen.

OFF-Timer einstellen

• Drücken Sie die Taste, bis das Symbol erscheint.
• Drücken Sie die Taste oder , um die gewünschte Zeit einzustellen. Die Einstellung wird kurz danach übernommen.

Timer abbrechen

• Drücken Sie die Taste, um den entsprechenden Timer auszuwählen.
• Stellen Sie 0,0 Stunden ein.
  Der Timer wird nach kurzer Zeit abgebrochen.

Timer kombinieren
Die beiden Timer können gleichzeitig eingestellt werden. Jeder Timer kann so programmiert werden, dass er vor dem anderen aktiviert wird.

• Stellen Sie den ON-Timer und den OFF-Timer ein.
  Die Einstellungen werden automatisch kombiniert.

Tabelle 8 Beispiel

Aktuelle Zeit	13:00 Uhr
Einstellung des ON-Timers	4,0 h
Einstellung des OFF-Timers	8,5 h
Einschaltzeit	17:00 Uhr
Ausschaltzeit	21:30 Uhr

Sie können den ON-Timer und den OFF-Timer nicht so programmieren, dass das Gerät bei unterschiedlichen Temperaturen oder mit anderen Einstellungen betrieben wird.

Primäre Betriebsfunktionen

Energiesparfunktion
Die folgende Energiesparfunktion kann am Gerät ausgewählt werden:

Save+
Das Gerät reduziert automatisch den Energieverbrauch, während die gewünschte Raumtemperatur beibehalten wird.

• Drücken Sie die Taste, um diese Funktion zu aktivieren.
  Die Fernbedienung zeigt das Symbol .

Die Save+-Funktion kann nur im Kühl- und Heizbetrieb ausgewählt werden.
Durch Drücken der Taste wird der Save+-Betrieb beendet.

Einstellung der Schwenkfunktion
HINWEIS
Bleibt die Lamelle im Kühlbetrieb über einen längeren Zeitraum in der untersten Position, kann sich Kondenswasser bilden. Das manuelle Verstellen der Lamelle kann zu Fehlfunktionen führen.

• Verstellen Sie die Lamelle nur mit der Fernbedienung.

Die Schwenkfunktion kann in vertikaler oder horizontaler Position ( 2) aktiviert werden.

Automatischer vertikaler Schwenkmodus (auf/ab)

• ▶ Drücken Sie die Taste.
  Die Fernbedienung zeigt das Symbol .

Zum Beenden des automatischen vertikalen Schwenkmodus:

• Drücken Sie die Taste erneut.

Manuelles Schwenken der Lamelle (auf/ab)

• Drücken Sie die Taste wiederholt, bis die gewünschte Position eingestellt ist. Die Einstellung ändert sich in der folgenden Reihenfolge:


Automatischer horizontaler Schwenkmodus (links/rechts)

• Drücken Sie die Taste 2 Sekunden lang, um den automatischen horizontalen Schwenkmodus zu aktivieren.
  Die Fernbedienung zeigt das Symbol .

Zum Beenden des automatischen horizontalen Schwenkmodus:

• Drücken Sie die Taste erneut zwei Sekunden lang.

Beim Einschalten des Geräts nimmt die Lamellenposition automatisch ihren vorherigen Winkel wieder ein.

Advanced Ionizer (Frischluftfunktion)
Wenn diese Funktion ausgewählt ist, wird eine interne Komponente des Innengeräts aktiviert, und freigesetzte Ionen werden in den Raum abgegeben, um luftgetragene Verunreinigungen wie Schimmel, Viren und Allergene zu bekämpfen und so die Raumluftqualität zu verbessern.

• Drücken Sie die Taste, um diese Funktion zu aktivieren.
  Die Fernbedienung zeigt das Symbol .

Beenden der Funktion:

• Drücken Sie die Taste erneut.

Turbo cool/Turbo heat
Wenn Turbo cool/Turbo heat aktiv ist, arbeitet das Gerät 30 Minuten lang mit maximaler Leistung, um den Raum schnell zu heizen oder zu kühlen.

• Turbo cool: Kühlbetrieb einschalten und die Turbo Taste drücken.
• Turbo heat: Heizbetrieb einschalten und die Turbo Taste drücken. Die Fernbedienung zeigt das Symbol .

Beenden der Funktion:

• Drücken Sie die Turbo Taste erneut.
  Das Symbol auf der Fernbedienung verschwindet.

Diese Funktion ist nur im Kühl- und Heizbetrieb verfügbar.

Silent Mode
Diese Funktion reduziert die Betriebsgeräusche der Innen- und Außeneinheit. Dies ist besonders nachts von Vorteil, wenn Sie Rücksicht auf Ihre Nachbarn nehmen müssen.

• Drücken Sie die Silent Taste, um diese Funktion zu aktivieren. Die Fernbedienung zeigt das Symbol .

Beenden der Funktion:

• Drücken Sie die Silent Taste erneut.
  Das Symbol auf der Fernbedienung verschwindet.

Die Lüftergeschwindigkeit der Inneneinheit wird auf das Minimum reduziert. Wird eine höhere Lüftergeschwindigkeit für die Inneneinheit eingestellt, wird die Silent-Mode-Funktion deaktiviert.
Wenn sich das Gerät im Silent-Modus befindet, kann es sein, dass die erforderliche Kühl-/Heizleistung nicht erreicht wird, da der Kompressor der Außeneinheit mit niedriger Frequenz arbeitet.

Sleep mode
Der Zweck dieser Funktion ist es, in Leerlaufzeiten Energie zu sparen. Nach einer Stunde heizt oder kühlt das Gerät weniger intensiv. Dazu wird die eingestellte Temperatur um 1°C geändert. Nach zwei Stunden ändert sich die eingestellte Temperatur um weitere 1°C. Danach bleibt sie auf der neuen Temperatur.
Zum Aktivieren der Funktion:

• Drücken Sie die Sleep Taste.
  Die Fernbedienung zeigt das Symbol .

Zum Deaktivieren der Funktion:

• Drücken Sie die Sleep Taste erneut oder nach 8 Stunden Betrieb im Sleep-Modus. Das Symbol auf der Fernbedienung verschwindet.

Die Funktion ist nicht im Entfeuchtungs- und Lüftermodus verfügbar.

Kindersicherungsfunktion
Die Tasten der Fernbedienung können mit der Kindersicherung gesperrt werden.
Zum Aktivieren der Funktion:

• Drücken Sie die Turbo und Sleep Tasten gleichzeitig für 5 Sekunden. Die Fernbedienung zeigt das Symbol .

Zum Deaktivieren der Funktion:

• Drücken Sie die Turbo und Sleep Tasten gleichzeitig für 3 Sekunden. Das Symbol auf der Fernbedienung verschwindet.

Frostschutz (8°C Heizung)
Der Frostschutz kann aktiviert werden, um die Raumtemperatur auf mindestens 8°C zu halten.

• Stellen Sie im Heizbetrieb die Temperatur auf 16°C ein.
• Drücken Sie die Taste 2x innerhalb von 1 Sekunde.
  Das Gerät bleibt ausgeschaltet, bis die Temperatur unter 8°C fällt.

Beenden der Funktion:

• Drücken Sie die Taste, die Taste oder eine beliebige andere Taste.

Fp erscheint auf dem Display der Inneneinheit, wenn die Frostschutzfunktion aktiv ist.

Weitere Funktionen

• Drücken Sie die Taste.
• Drücken Sie die Taste wiederholt oder die , Tasten, um die Funktion auszuwählen.
  • = LED Ein-/Aus-Funktion
  • = Leistungsregulierungsfunktion
  • = Bewegungssensorfunktion
  • = Wind avoid me (Funktion Indirekter Luftstrom)
  • = iClean 56°C
  • = Follow Me-Funktion
  • = WLAN-Steuerungsfunktion
• Bestätigen Sie die Auswahl mit der Ok Taste.

Beenden der Funktion:

• Wiederholen Sie die oben genannten Schritte.

Umschalten von Display und Alarmbuzzer (Mute Mode)
Zum Ein- oder Ausschalten des Displays an der Inneneinheit und des Alarmbuzzers:

• Drücken Sie die Taste wiederholt oder die , Tasten, bis das Symbol angezeigt wird.
• Bestätigen Sie die Auswahl mit der Ok Taste.

Zur Anzeige der aktuellen Raumtemperatur:

• Drücken und halten Sie die Silent Taste für 5 Sekunden.

Zur Anzeige der eingestellten Temperatur:

• Drücken und halten Sie die Silent Taste weitere 5 Sekunden lang.

Power control
Die folgenden Leistungsregelungsoptionen sind verfügbar. Zwei der Leistungsregelungsoptionen können ausgewählt werden, um den Energieverbrauch des Geräts zu reduzieren:

• Power control (100 %): Normalbetrieb (Power control Funktion beenden)
• Power control (75 %): Stromverbrauch um 25 % reduzieren
• Power control (50 %): Stromverbrauch um 50 % reduzieren

So wählen Sie die gewünschte Leistungsregelungsoption aus:

• Drücken Sie die Taste wiederholt oder die , Tasten, bis angezeigt wird.
• Bestätigen Sie mit der Ok Taste.
• Drücken Sie die und Tasten und wählen Sie die gewünschte Leistungsregulierungsstufe (100 %, 75 %, 50 %) aus.
• Bestätigen Sie mit der Ok Taste.

Die Power control Funktion kann nur im Kühlbetrieb ausgewählt werden.

Bewegungssensorfunktion (Human sensor)
Das Innengerät verfügt über einen Bewegungssensor, der sich auf der Rückseite der Frontplatte befindet. Der Sensor erkennt sich bewegende Objekte in einem Raum, um menschliche Aktivitäten zu identifizieren.
Erkennt der Sensor 30 Minuten lang keine Bewegung im Raum, reduziert das Gerät die Leistung. Wird die Bewegung im Raum wieder erkannt, erhöht sich die Leistung auf den Normalbetrieb.
Der Human Sensor ( 3, [2]) erkennt innerhalb eines 6-Meter-Bereichs [B], mit einem 1-Meter-Nicht-Erfassungsbereich [A] und einem 5-Meter-Erfassungsbereich [1]. Er verfügt außerdem über einen Erfassungswinkel von 2,5 Metern von der Mitte der Klimaanlage zu den Seiten (Schwenkfunktion) ( 4).

• Drücken Sie die Taste wiederholt oder die , /Tasten, bis das Symbol angezeigt wird.
• Bestätigen Sie die Auswahl mit der Ok Taste.

Saugroboter, Schwenkventilatoren, windbewegte Pflanzen und Vorhänge usw. werden alle als menschliche Aktivitäten erkannt, was zum Ausfall der Energiesparfunktionen bei Abwesenheit führen kann.

Wind avoid me (Funktion Indirekter Luftstrom)
Diese Funktion verhindert einen direkten Luftstrom auf den Körper.

• Drücken Sie die Taste wiederholt oder die , Tasten, bis das Symbol angezeigt wird.
• Bestätigen Sie die Auswahl mit der Ok Taste.

Die Funktion ist nur im Kühl-, Entfeuchtungs- und Lüftermodus verfügbar.

iClean 56°C
Das Gerät verfügt über eine Selbstreinigungsfunktion für den Wärmetauscher der Inneneinheit. Die Selbstreinigungsfunktion entfernt Staub, Schimmel und Fett, die zu unangenehmen Gerüchen führen könnten. Sie funktioniert durch automatisches Gefrieren, schnelles Auftauen des Frosts und anschließendes Trocknen des Wärmetauschers mit Heißluft, wodurch diese Verunreinigungen effektiv beseitigt werden.

• Drücken Sie die Taste wiederholt oder die , Tasten, bis das Symbol angezeigt wird.
• Bestätigen Sie die Auswahl mit der Ok Taste.

CL erscheint auf dem Display der Inneneinheit, wenn die Selbstreinigung läuft. Die Selbstreinigung endet automatisch nach 90 bis 120 Minuten.

Follow Me-Funktion (Follow Me)
Die Funktion aktiviert die Fernbedienung am aktuellen Standort, um die Temperatur in 3-Minuten-Intervallen zu messen. Die Inneneinheit wird nun unter Bezugnahme auf diese Messungen gesteuert.

• Drücken Sie die Taste wiederholt oder die und Tasten, bis das Symbol angezeigt wird.
• Bestätigen Sie die Auswahl mit der Ok Taste.

Die Follow Me Funktion ist nur im Kühl-, Heiz- und Automatikmodus verfügbar.

WLAN-Steuerungsfunktion
Der Zweck dieser Funktion ist es, eine Verbindung über WLAN herzustellen. Wenn das Gerät die Funktion nicht anzeigt:

• Drücken Sie die Taste wiederholt oder die und Tasten, bis angezeigt wird.
• Bestätigen Sie die Auswahl mit der Ok Taste.

Fehlerbehebung

Störungen mit Anzeige (Selbstdiagnosefunktion)
Tritt während des Betriebs eine Störung auf, blinken die LEDs über einen längeren Zeitraum oder es wird ein Fehlercode angezeigt (z. B. EH 02).
Wenn eine Störung länger als 10 Minuten besteht:

• Trennen Sie die Stromversorgung kurz und schalten Sie die Inneneinheit wieder ein.

Wenn eine Störung weiterhin besteht:

• Rufen Sie den Kundendienst an und geben Sie den Fehlercode sowie Details zum Gerät an.

Nicht angezeigte Störungen
Wenn während des Betriebs Störungen auftreten, die nicht behoben werden können:

• Rufen Sie den Kundendienst wegen der Störung an und geben Sie Details zum Gerät an.

Tabelle 9

Störung	Mögliche Ursache
Die Leistung der Inneneinheit ist zu gering	Temperatur ist zu hoch oder zu niedrig eingestellt.
	Luftfilter ist verschmutzt und muss gereinigt werden.
	Ungünstige Umgebungsbedingungen für die Inneneinheit, z. B. die Lüftungsöffnungen der Geräte sind blockiert, Türen/Fenster im Raum sind offen oder der Raum enthält starke Wärmequellen.
	Leiser Betrieb ist aktiviert und verhindert die Nutzung der vollen Leistung.
Inneneinheit schaltet sich nicht ein	Die Inneneinheit verfügt über einen Sicherheitsmechanismus zur Verhinderung von Überlastung. Es kann 3 Minuten dauern, bis die Inneneinheit neu gestartet werden kann.
	Die Batterien der Fernbedienung sind leer.
	Der Timer ist eingeschaltet.
Betriebsart wechselt von Kühlen oder Heizen in den Lüftermodus.	Die Inneneinheit wechselt die Betriebsart, um die Bildung von Frost zu verhindern.
	Die eingestellte Temperatur ist vorläufig erreicht.
Ein weißer Nebel tritt aus der Inneneinheit aus	In feuchten Regionen kann weißer Nebel auftreten, wenn ein signifikanter Temperaturunterschied zwischen der Raumluft und der klimatisierten Luft besteht.
Weißer Nebel tritt aus der Innen- und Außeneinheit aus.	Wird der Heizbetrieb direkt nach der automatischen Abtauung aktiviert, kann dies aufgrund der höheren Luftfeuchtigkeit weißen Nebel erzeugen.
Geräusche treten aus der Innen- und Außeneinheit auf.	Ein rauschendes Geräusch kann in der Inneneinheit zu hören sein, wenn die Position des Luftauslassgitters zurückgesetzt ist.
	Ein leises Zischen ist im Betrieb normal. Dies wird durch den Kältemittelfluss verursacht.
	Knarren und Quietschen können gehört werden, da sich die Metall- und Kunststoffteile des Geräts während des Heizens/Kühlens ausdehnen oder zusammenziehen.
	Die Außeneinheit gibt auch eine Reihe anderer Geräusche während des Betriebs ab, was normal ist.
Staub wird aus der Innen- oder Außeneinheit abgegeben.	Staub kann sich in den Geräten ansammeln, wenn diese über einen längeren Zeitraum stillgelegt und nicht abgedeckt sind.
Unangenehmer Geruch während des Betriebs	Unangenehme Gerüche in der Luft können in die Geräte gelangen und sich ausbreiten.
	Es kann Schimmel am Luftfilter vorhanden sein, der daher gereinigt werden muss.
Der Ventilator der Außeneinheit läuft nicht kontinuierlich.	Eine variable Ventilatorsteuerung wird verwendet, um einen optimalen Betrieb zu gewährleisten.
Der Betrieb ist unregelmäßig oder unvorhersehbar oder die Inneneinheit reagiert nicht.	Die Inneneinheit kann durch Interferenzen von Mobilfunkmasten oder externen Signalverstärkern beeinträchtigt werden. Trennen Sie die Inneneinheit kurz von der Stromversorgung und starten Sie sie dann neu.
Luftklappe oder Lamellen laufen nicht korrekt	Luftklappe oder Lamellen wurden manuell eingestellt oder sind nicht korrekt installiert. Schalten Sie die Inneneinheit aus und prüfen Sie, ob die Komponenten korrekt eingerastet sind. Schalten Sie die Inneneinheit ein.

Wartung

Gefahr durch elektrischen Schlag oder bewegliche Teile

• Trennen Sie die Stromversorgung, bevor Sie Wartungsarbeiten durchführen.
• Lassen Sie alle hier nicht aufgeführten Wartungsschritte von einem zugelassenen Installateur durchführen.

Batterien wechseln

Sie benötigen 2 AAA-Batterien. Die Verwendung von wiederaufladbaren Batterien wird nicht empfohlen.

• Entfernen Sie die Batteriefachabdeckung ( Abb. 5).
• Legen Sie neue Batterien ein, achten Sie dabei auf die korrekte Polarität.
• Setzen Sie die Abdeckung wieder ein.

Reinigung des Geräts und der Fernbedienung

HINWEIS
Beschädigung des Geräts durch unsachgemäße Reinigung!

• Spritzen oder gießen Sie kein Wasser direkt darauf.
• Verwenden Sie kein heißes Wasser, Verdünner, Scheuerpulver oder starke Lösungsmittel.
• Reinigen Sie die Inneneinheit und die Fernbedienung, indem Sie sie mit einem weichen Tuch abwischen.
• Lassen Sie die Außeneinheit nur von einem zugelassenen Fachmann reinigen.

Luftfilter reinigen

HINWEIS
Der Luftfilter kann sich bei direkter Sonneneinstrahlung verformen.

• Setzen Sie den Luftfilter keiner direkten Sonneneinstrahlung aus.

Reinigen Sie den Luftfilter alle 2 Wochen, sowie vor und nach einer längeren Außerbetriebnahme.

• Schalten Sie die Inneneinheit aus.
• Klappen Sie die Frontabdeckung der Inneneinheit hoch Abb. 6, [1]).
• Entfernen Sie die Luftgitter und ziehen Sie diese aus dem Gerät ( Abb. 6, [2]).
• Nehmen Sie die Luftfilter aus den Gittern, falls vorhanden ( Abb. 6, [3]).
• Reinigen Sie die kleinen Luftfilter mit einem Handstaubsauger.
• Waschen Sie den großen Luftfilter mit warmem Wasser und einem milden Reinigungsmittel und trocknen Sie ihn im Schatten.
• Bringen Sie den kleinen Luftfilter und den großen Luftfilter wieder an.

Außerbetriebnahme für längere Zeiträume

Vor der Außerbetriebnahme für längere Zeiträume:

• Reinigen Sie den Luftfilter.
• Aktivieren Sie die Selbstreinigung der Inneneinheit mit der Taste Clean (Reinigen).
• Schalten Sie nach der Selbstreinigung den Lüftermodus ein, bis die Inneneinheit trocken ist.
• Schalten Sie die Inneneinheit aus und trennen Sie die Stromversorgung.
• Entnehmen Sie die Batterien aus der Fernbedienung.
• Schützen Sie die Geräte vor Staub.

Manueller Betrieb

HINWEIS
Beschädigung der Einheiten durch unsachgemäße Bedienung
Ein Dauerbetrieb im manuellen Modus ist nicht vorgesehen.

• Dieser darf nur zu Testzwecken oder in Notfällen verwendet werden.
• Nur für kurze Zeit verwenden.
• Schalten Sie die Inneneinheit aus.
• Klappen Sie die obere Abdeckung der Inneneinheit hoch.
• Suchen Sie die Taste für die manuelle Steuerung auf der rechten Seite des Anzeigefeldes ( 7).
• Drücken Sie die Taste für den manuellen Steuerungsmodus, indem Sie einen dünnen Gegenstand einführen:
  • Einmal drücken: Gerät wird in den automatischen Modus gezwungen.
  • Zweimal drücken: Gerät wird in den Kühlmodus gezwungen.
  • Dreimal drücken: Inneneinheit wird ausgeschaltet.
• Verwenden Sie die Fernbedienung, um den normalen Modus wiederherzustellen.

Erklärung der Symbole und Sicherheitshinweise

Erklärung der Symbole

In Warnhinweisen werden Signalwörter am Anfang eines Warnhinweises verwendet, um die Art und Schwere des daraus resultierenden Risikos anzuzeigen, wenn Maßnahmen zur Gefahrenminimierung nicht ergriffen werden.
Die folgenden Signalwörter sind definiert und können in diesem Dokument verwendet werden:

weist darauf hin, dass schwere oder lebensbedrohliche Personenschäden auftreten werden.

weist darauf hin, dass schwere bis lebensbedrohliche Personenschäden auftreten können.

weist darauf hin, dass leichte bis mittelschwere Personenschäden auftreten können.
HINWEIS
weist darauf hin, dass Sachschäden auftreten können.

Das Info-Symbol weist auf wichtige Informationen hin, bei denen keine Gefahr für Personen oder Sachwerte besteht.

Tabelle 1

Symbol	Bedeutung
	Warnung vor brennbaren Stoffen: Das in diesem Produkt verwendete Kältemittel R32 ist ein Gas mit geringer Brennbarkeit und geringer Toxizität (A2L oder A2).
	Tragen Sie bei Installations- und Wartungsarbeiten Schutzhandschuhe.
	Die Wartung durch eine qualifizierte Person sollte gemäß den Anweisungen des Servicehandbuchs erfolgen.
	Beachten Sie für den Betrieb die Anweisungen der Bedienungsanleitung.

Allgemeine Sicherheitshinweise

Hinweise für die Zielgruppe
Diese Bedienungsanleitung ist für den Betreiber der Klimaanlage bestimmt. Alle systemrelevanten Anweisungen müssen beachtet werden. Die Nichtbeachtung der Anweisungen kann zu Sach- und Personenschäden, einschließlich Lebensgefahr, führen.

• Lesen und bewahren Sie die Bedienungsanleitungen aller Systemkomponenten auf.
• Beachten Sie die Sicherheitshinweise und Warnungen.

Bestimmungsgemäße Verwendung
Die Inneneinheit ist für die Installation innerhalb des Gebäudes mit Anschluss an eine Außeneinheit und weitere Systemkomponenten, z. B. Steuerungen, vorgesehen.
Die Außeneinheit ist für die Installation außerhalb des Gebäudes mit Anschluss an eine oder mehrere Inneneinheiten und weitere Systemkomponenten, z. B. Steuerungen, vorgesehen.
Das Klimasystem ist nur für den gewerblichen/privaten Gebrauch bestimmt, bei dem Temperaturabweichungen von eingestellten Sollwerten nicht zu Schäden an Lebewesen oder Materialien führen. Das Klimasystem ist nicht geeignet, gewünschte absolute Luftfeuchtigkeitswerte präzise einzustellen und aufrechtzuerhalten.
Jede andere Verwendung gilt als unsachgemäß. Jegliche Schäden, die aus unsachgemäßer Verwendung resultieren, sind von der Haftung ausgeschlossen.
Für die Installation an besonderen Standorten (Tiefgarage, Technikräume, Balkon oder andere halb-offene Bereiche):

• Beachten Sie zunächst die Anforderungen an den Installationsort in der technischen Dokumentation.

Allgemeine Gefahren durch das Kältemittel

• Dieses Gerät ist mit Kältemittel gefüllt. Wenn das Kältemittelgas mit Feuer in Kontakt kommt, kann es giftiges Gas erzeugen.
• Lassen Sie das System regelmäßig von einem zugelassenen Fachmann überprüfen und warten.
• Wenn die Möglichkeit besteht, dass Kältemittel entwichen ist, lüften Sie den Raum gründlich und benachrichtigen Sie den zugelassenen Fachmann.

Umbau und Reparaturen
Werden Änderungen an der Klimaanlage nicht korrekt durchgeführt, kann dies zu Personen- und/oder Sachschäden führen.

• Lassen Sie Arbeiten nur von einem zugelassenen Fachmann ausführen.
• Nehmen Sie keine Änderungen an der Außeneinheit, Inneneinheit oder anderen Teilen des Klimasystems vor.
• Trennen Sie das Klimasystem von der Stromversorgung, bevor Sie Wartungsarbeiten durchführen.

Hinweise zum Umgang mit dem System
Bei unsachgemäßer Verwendung der Klimaanlage kann Ihre Gesundheit beeinträchtigt werden.

• Halten Sie sich nicht längere Zeit direkt im Luftstrom auf.
• Stellen Sie sicher, dass die Raumtemperatur für alle Personen im Raum, einschließlich Babys, Kinder, ältere, bettlägerige oder behinderte Menschen, geeignet ist.
• Führen Sie niemals Gegenstände in das Gerät ein, Sie könnten sich verletzen.
  Bei unsachgemäßer Handhabung des Geräts kann dies zu Leistungseinbußen sowie zu Schäden am Gerät und Personenschäden führen.
• Blockieren Sie nicht die Lufteinlässe und -auslässe des Geräts.
• Schließen Sie Türen und Fenster, wenn das Gerät in Betrieb ist.
• Schützen Sie die Inneneinheit vor Wassereintritt.
• Überprüfen Sie den Montagegestell der Außeneinheit regelmäßig auf Verschleiß und festen Sitz.
• Üben Sie kein Gewicht auf die Außeneinheit aus, z. B. durch Gegenstände oder Personen.
• Halten Sie Staub, Dampf und Feuchtigkeit im Installationsraum der Inneneinheit auf ein Minimum.
• Verwenden Sie keine leicht entflammbaren Gase, z. B. aus Spraydosen, in der Nähe der Geräte.
• Wenn etwas mit der Klimaanlage nicht in Ordnung zu sein scheint (z. B. Brandgeruch oder defektes Kabel), stellen Sie die Verwendung sofort ein und trennen Sie die Stromversorgung.

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke
Gemäß EN 60335-1 gelten folgende Anforderungen, um Gefahren bei der Verwendung elektrischer Geräte zu vermeiden:
"This appliance can be used by children of 8 years and older, as well as by people with reduced physical, sensory or mental capabilities or lacking in experience and knowledge, if they are supervised and have been given instruction in the safe use of the appliance and understand the resulting dangers. Children shall not play with the appliance. Cleaning and user maintenance must not be performed by children without supervision." (Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden und eine Einweisung in den sicheren Gebrauch des Geräts erhalten haben und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.)
"If the power cable is damaged, it must be replaced by the manufacturer, its customer service department or a similarly qualified person, so that risks are avoided." (Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.)

Hinweise zu dieser Anleitung

Die Abbildungen sind am Ende dieser Anleitung zusammengefasst. Der Text enthält Verweise auf die Abbildungen.
Je nach Modell können die Produkte von den in dieser Anleitung gezeigten abweichen.

Referenzen

• Google Play
• ‎HomeCom Easy im App Store

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Bosch Climate 7000i - Handbuch herunterladen

Verfügbare Sprachen
