VEVOR TS185 - METAL DETECTOR Handbuch

EINLEITUNG

Dieses Instrument ist ein multifunktionaler, hochempfindlicher Metalldetektor, der entwickelt wurde, um verschiedene Arten von unterirdischen Metallobjekten zu detektieren.

Hauptmerkmale:

• Bedienfeld mit leicht zu drückenden Tasten
• Zwei Arten von wählbaren Detektionsmodi – "All Metals Mode" (Alle Metalle Modus) und "Discrimination Mode" (Diskriminierungsmodus)
• Digitale Ziel-ID und Ziel-ID-Cursor helfen dem Bediener, den wahrscheinlichen Metalltyp des Ziels zu bestimmen
• Bodenausgleichseinstellung mit angezeigtem Bodenausgleichswert ( -99 ~ +99 )
• Einstellbare Empfindlichkeit mit einer Balkenanzeige
• Zieltiefenanzeige
• Akustischer Alarm. Im "Discrimination Mode" (Diskriminierungsmodus) gibt es 6 Arten von Alarmtönen.
• 4 voreingestellte Diskriminierungsmodi und 1 benutzerdefinierter Diskriminierungsmodus
• Zielortung (Pinpointing)
• Batteriestandsanzeige
• Wasserdichtes Design
• Ein eingebauter drahtloser Sender, der es dem Metalldetektor ermöglicht, sich drahtlos mit einem Bluetooth-Headset zu verbinden

TECHNISCHE SPEZIFIKATIONEN

Maximale Detektionstiefe: Ca. 12 Zoll für eine US-25-Cent-Münze im "ALL METALS mode" (Alle Metalle Modus)
Betriebsumgebung: Temperatur: 0°C ~ 50°C Relative Luftfeuchtigkeit: 85%
Lagerumgebung: Temperatur: -20°C ~ 50°C Relative Luftfeuchtigkeit: 85%
IP-Schutzart: IP68
Batterie: NiMH-Akku oder 1,5V Alkaline-Batterie, AA oder gleichwertig, 4 Stück
Gewicht: Ca. 1,6 kg (einschließlich Batterie)

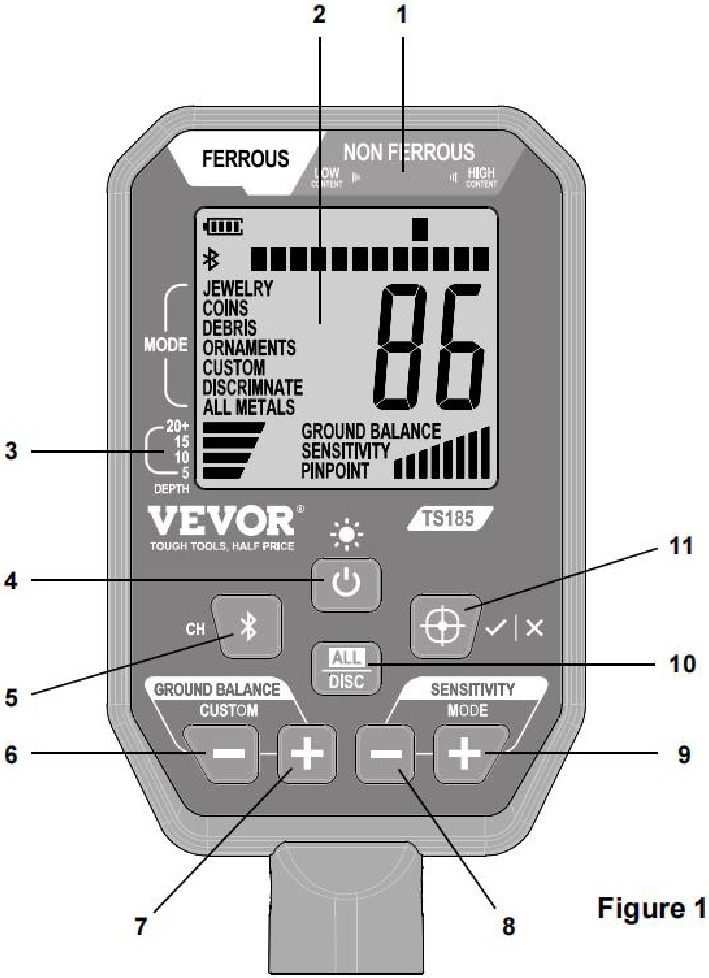

FRONTPLATTE

1. Ziel-ID-Legende
   Arbeitet mit dem Ziel-ID-Cursor zusammen, um den wahrscheinlichen Metalltyp des detektierten Metallobjekts anzuzeigen.
2. Anzeige
3. Tiefenskala
   Diese Tiefenskala ist in Verbindung mit der angezeigten Ziel-Tiefenanzeige zur Vorhersage der Zieltiefe zu verwenden.
4. ""-Taste
   Drücken Sie diese ""-Taste, um den Metalldetektor einzuschalten. Um den Metalldetektor auszuschalten, halten Sie diese Taste ca. 2 Sekunden lang gedrückt, bis die Anzeige "OFF" (AUS) anzeigt.
   Wenn der Metalldetektor eingeschaltet ist, drücken Sie diese Taste kurz, um die Hintergrundbeleuchtung ein- oder auszuschalten.
5. ""-Taste
   Drücken Sie diese ""-Taste, um den Metalldetektor mit einem Bluetooth-Headset zu koppeln, das sich in Reichweite befindet.
   Halten Sie diese Taste ca. 3 Sekunden lang gedrückt, um den Detektor zwischen Kanal 0 und Kanal 1 umzuschalten.
6. "GROUND BALANCE (-)" (BODENAUSGLEICH (-)) Taste / "CUSTOM (-)" (BENUTZERDEFINIERT (-)) Taste
   Im "All Metals Mode" (Alle Metalle Modus) wird diese "GROUND BALANCE (-)" (BODENAUSGLEICH (-)) Taste zur Bodenausgleichseinstellung verwendet.
   Im "CUSTOM mode" (BENUTZERDEFINIERT Modus), einem der fünf Diskriminierungsmodi ("JEWELRY mode" (SCHMUCK Modus), "COINS mode" (MÜNZEN Modus), "DEBRIS mode" (SCHROTT Modus), "ORNAMENTS mode" (VERZIERUNGEN Modus), "CUSTOM mode" (BENUTZERDEFINIERT Modus)), wird diese Taste als "CUSTOM (-)" (BENUTZERDEFINIERT (-)) Taste bezeichnet, die verwendet wird, um den Ziel-ID-Cursor nach links an eine gewünschte Position zu bewegen, um ein gewünschtes Diskriminierungsmuster zu erstellen.
7. "GROUND BALANCE (+)" (BODENAUSGLEICH (+)) Taste / "CUSTOM (+)" (BENUTZERDEFINIERT (+)) Taste
   Im "All Metals Mode" (Alle Metalle Modus) wird diese "GROUND BALANCE (+)" (BODENAUSGLEICH (+)) Taste zur Bodenausgleichseinstellung verwendet.
   Im "CUSTOM mode" (BENUTZERDEFINIERT Modus) wird diese Taste als "CUSTOM (+)" (BENUTZERDEFINIERT (+)) Taste bezeichnet, die verwendet wird, um den Ziel-ID-Cursor nach rechts an eine gewünschte Position zu bewegen, um ein gewünschtes Diskriminierungsmuster zu erstellen.
8. "SENSITIVITY (-)" (EMPFINDLICHKEIT (-)) Taste / "MODE (-)" (MODUS (-)) Taste
   Im "All Metals Mode" (Alle Metalle Modus) wird diese "SENSITIVITY (-)" (EMPFINDLICHKEIT (-)) Taste verwendet, um die Empfindlichkeit des Detektors zu verringern.
   In jedem Diskriminierungsmodus wird diese Taste als "MODE (-)" (MODUS (-)) Taste bezeichnet, die verwendet wird, um zwischen den fünf Diskriminierungsmodi zu wechseln.
9. "SENSITIVITY (+)" (EMPFINDLICHKEIT (+)) Taste / "MODE (+)" (MODUS (+)) Taste
   Im "All Metals Mode" (Alle Metalle Modus) wird diese "SENSITIVITY (+)" (EMPFINDLICHKEIT (+)) Taste verwendet, um die Empfindlichkeit des Detektors zu erhöhen.
   In jedem Diskriminierungsmodus wird diese Taste als "MODE (+)" (MODUS (+)) Taste bezeichnet, die verwendet wird, um zwischen den fünf Diskriminierungsmodi zu wechseln.
10. ""-Taste
    Drücken Sie diese ""-Taste, um zwischen dem "All Metals Mode" (Alle Metalle Modus) und einem Diskriminierungsmodus zu wechseln.
11. ""-Taste
    Im "All Metals Mode" (Alle Metalle Modus) wird diese ""-Taste verwendet, um ein detektiertes Metallobjekt zu orten (Pinpoint).
    Im "CUSTOM mode" (BENUTZERDEFINIERT Modus) wird diese Taste verwendet, um das Pixel auf der horizontalen Skala direkt unter dem Ziel-ID-Cursor zu eliminieren oder zu aktivieren.

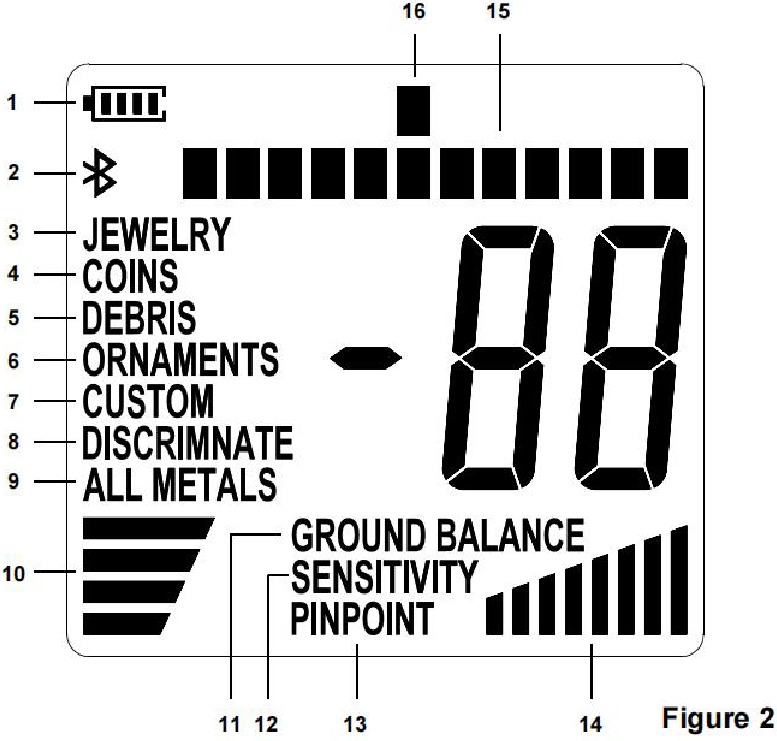

VERSTÄNDNIS DER ANZEIGE

Erläuterungen:

1. Batteriestandsanzeige.
2. Bluetooth-Symbol.
   Ein blinkendes Bluetooth-Symbol zeigt an, dass der Detektor nach einem Bluetooth-Headset sucht.
   Ein dauerhaft leuchtendes Bluetooth-Symbol zeigt an, dass der Detektor gekoppelt und drahtlos mit einem betriebsbereiten
   Bluetooth-Headset verbunden ist, das sich in Reichweite befindet.
3. Der Detektor befindet sich im "JEWELRY mode" (SCHMUCK Modus).
4. Der Detektor befindet sich im "COINS mode" (MÜNZEN Modus).
5. Der Detektor befindet sich im "DEBRIS mode" (SCHROTT Modus).
6. Der Detektor befindet sich im "ORNAMENTS mode" (VERZIERUNGEN Modus).
7. Der Detektor befindet sich im "CUSTOM mode" (BENUTZERDEFINIERT Modus).
8. Der Detektor befindet sich in einem Diskriminierungsmodus.
9. Der Detektor befindet sich im "All Metals Mode" (Alle Metalle Modus).
10. Ziel-Tiefenanzeigeleisten.
11. Der Detektor befindet sich im Bodenausgleichs-Einstellmodus.
12. Der Detektor befindet sich im Empfindlichkeitseinstellmodus.
13. Der Detektor befindet sich im "PINPOINT mode" (ORTUNGSmodus).
14. Empfindlichkeitsanzeigeleisten.
15. Horizontale Skala, die das aktuelle Diskriminierungsmuster anzeigt, wobei beleuchtete Pixel akzeptierte Ziele und leere Pixel abgelehnte Ziele anzeigen.
16. Ziel-ID-Cursor.

STRUKTUR/MONTAGEANLEITUNG

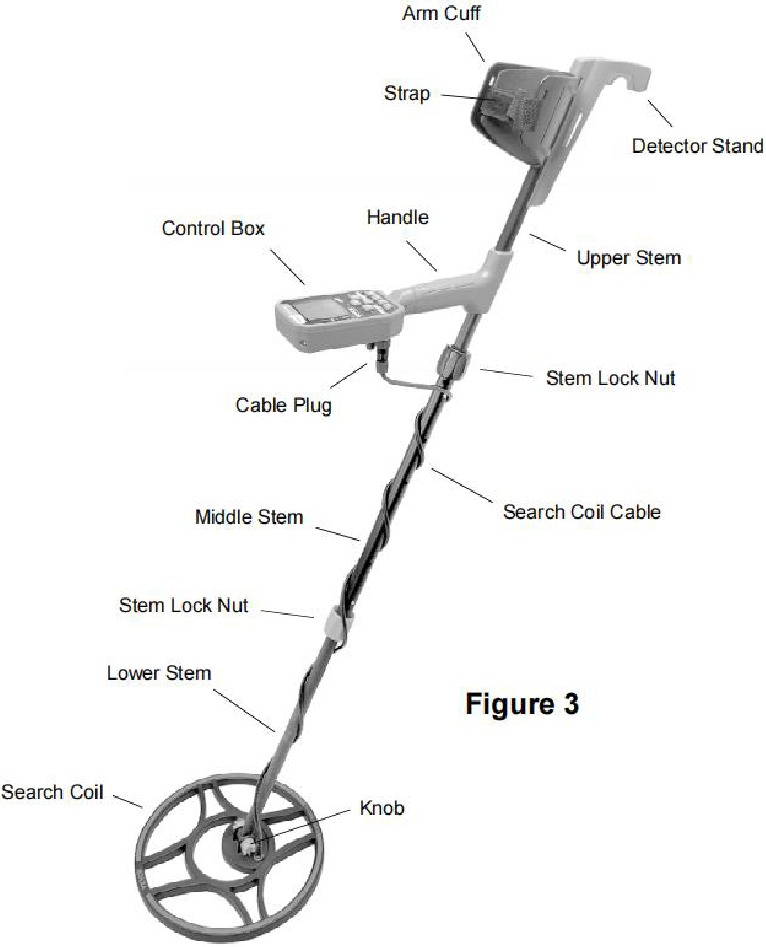

Gesamtstruktur

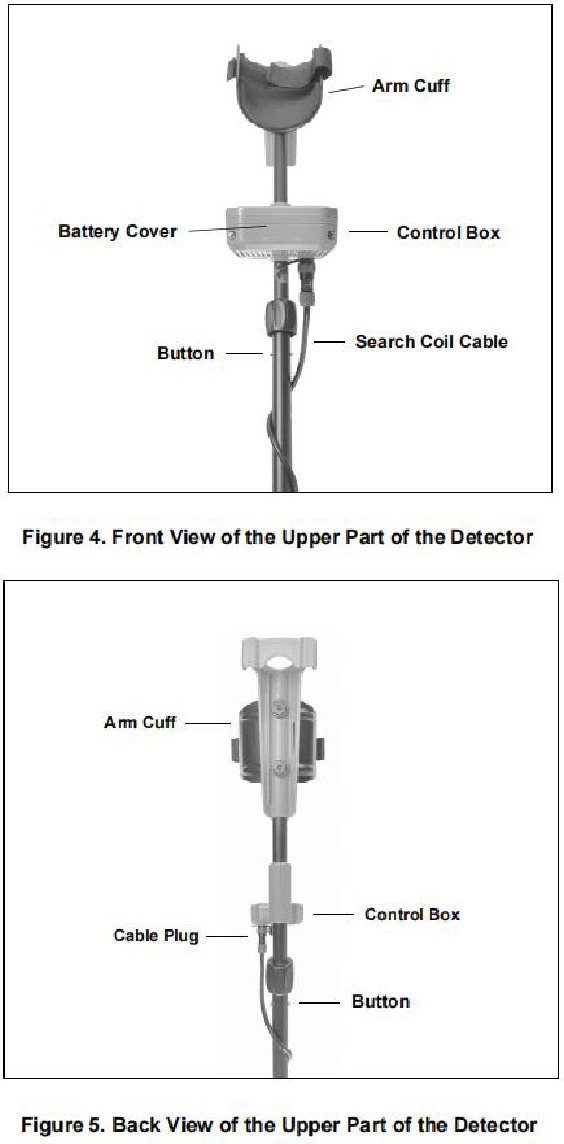

Struktur des Oberteils

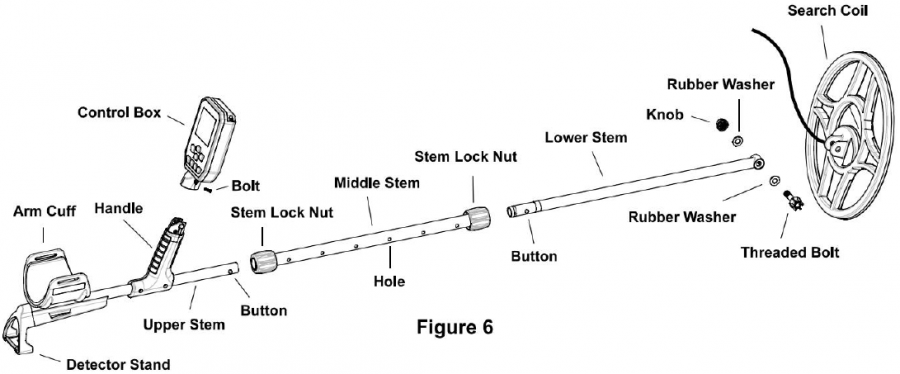

Montagezeichnung

Hinweis:

1. Die beiden Gummischeiben sind in die beiden kreisförmigen Schlitze an den beiden Seiten des Endes des unteren Stiels zu legen.
2. Drehen Sie die entsprechende Stielkontermutter am mittleren Stiel vorsichtig in die richtige Richtung, um den unteren Stiel erst dann zu befestigen, nachdem der untere Stiel in den mittleren Stiel eingeführt wurde und die beiden Knöpfe am unteren Stiel in die gewünschten Löcher am mittleren Stiel einrasten.
   Drehen Sie in ähnlicher Weise die entsprechende Stielkontermutter am mittleren Stiel vorsichtig in die richtige Richtung, um den oberen Stiel erst dann zu befestigen, nachdem der obere Stiel in den mittleren Stiel eingeführt wurde und die beiden Knöpfe am oberen Stiel in die gewünschten Löcher am mittleren Stiel einrasten.
3. Nachdem Sie das Steuergerät mit dem Griff verbunden haben, denken Sie daran, das Steuergerät mit der Schraube zu befestigen.
4. Bevor Sie den Kabelstecker an die Buchse an der Unterseite des Steuergeräts anschließen, müssen Sie den weißen Punkt am Stecker mit dem weißen Punkt an der Buchse ausrichten.
5. Um Beschädigungen zu vermeiden, ziehen Sie das Kabel oder den Kabelstecker nicht mit Gewalt und drehen Sie den Kabelstecker nicht mit Gewalt.

So stellen Sie die Länge des Detektors ein:

1. Drehen Sie die Kontermutter des unteren Stiels vorsichtig gegen den Uhrzeigersinn, bis sie locker ist.
2. Drücken Sie die beiden unteren Knöpfe am mittleren Stiel und stellen Sie die Position des unteren Stiels so ein, bis die beiden Knöpfe in die gewünschten Löcher am mittleren Stiel einrasten. (Tipp: Um die Position des unteren Stiels einstellen zu können, kann es notwendig sein, den unteren Stiel etwas weiter in den mittleren Stiel einzuführen und den unteren Stiel dann unter gleichzeitigem Drücken der beiden Knöpfe etwas zu drehen.)
3. Drehen Sie die Stielkontermutter im Uhrzeigersinn, bis der untere Stiel befestigt ist.

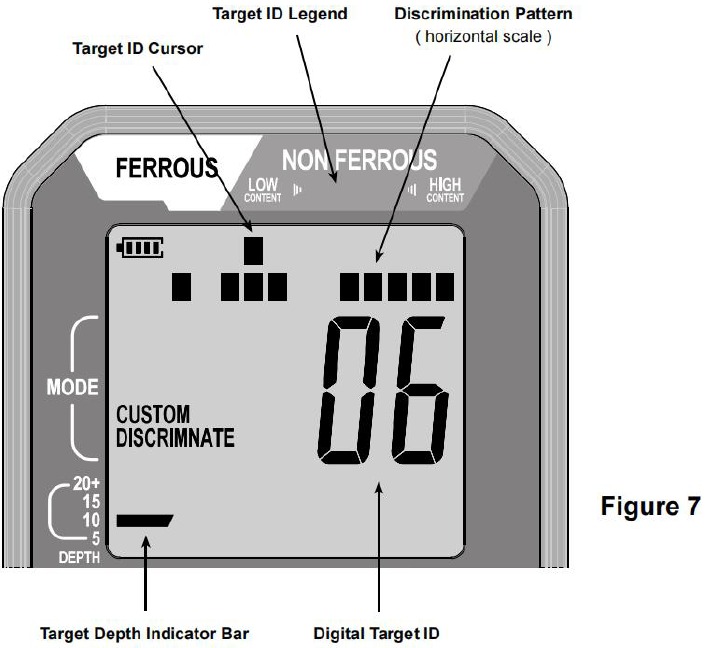

ZIELINFORMATIONEN

Ziel-ID-Legende
Die Ziel-ID-Legende arbeitet mit dem Ziel-ID-Cursor zusammen, um den wahrscheinlichen Metalltyp des Ziels anzuzeigen, wobei eisenhaltige (Eisen-) Ziele links, dünne oder gering leitfähige Nichteisenmetalle in der Mitte und dicke oder hoch leitfähige Ziele rechts angezeigt werden.

Horizontale Skala
Die horizontale Skala zeigt das aktuelle Diskriminierungsmuster an, wobei beleuchtete Pixel akzeptierte Ziele und leere Pixel abgelehnte Ziele anzeigen.

Ziel-ID-Cursor
Wenn der Detektor ein Ziel detektiert, wird für dieses Ziel ein Ziel-ID-Cursor angezeigt, wenn das Metallsignal stark genug ist; der Detektor erzeugt jedoch nur dann ein hörbares Signal für Ziele, die auf der horizontalen Skala akzeptiert wurden, und wahrscheinlich kein hörbares Signal für Objekte, die auf der horizontalen Skala abgelehnt wurden.

Digitale Ziel-ID
Bietet eine zweistellige Zahl, um Ziele präziser als der Ziel-ID-Cursor zu identifizieren.
Die Ziel-ID kann je nach Größe und Dicke des Ziels stark variieren, da kleine, dünne Metallstücke den elektrischen Strom nicht so gut leiten können wie dickere Metallstücke. Darüber hinaus können mineralisierte Böden Ziel-ID-Fehler verursachen, insbesondere bei kleinen Zielen.

Hinweis:
Die Reaktion auf Bodenmineralisierung kann am effizientesten eliminiert werden, wenn das Ziel unter der Suchspule zentriert ist und die Suchspule flach und in konstanter Höhe über dem Boden geschwenkt wird. Nachdem der Detektor ein Ziel detektiert hat, können Sie dieses Ziel mehrmals detektieren und falsche Ziel-ID-Messwerte verwerfen und nur korrekte Ziel-ID-Messwerte übernehmen. Je kleiner die angezeigte Vergrabungstiefe, desto stärker das detektierte Metallsignal und desto zuverlässiger der Ziel-ID-Messwert.

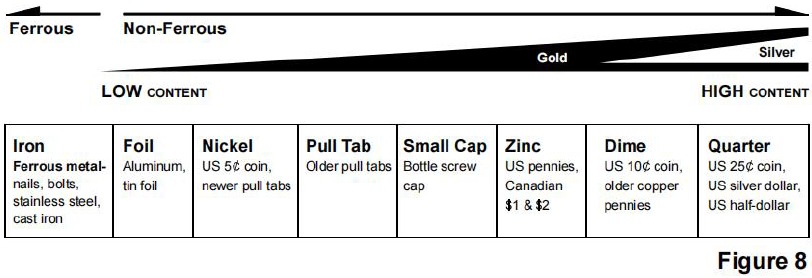

Kategoriewert

Hinweis:
Silber und Gold können in mehreren Spektren vorkommen.
Die obige Tabelle listet die Metallobjekte sequentiell nach ihrer Leitfähigkeit auf. Beziehen Sie diese Metallobjekte nicht direkt auf die Pixel auf der horizontalen Skala.

Wenn das detektierte Metallsignal stark genug ist, erscheint ein Ziel-ID-Cursor an einer bestimmten Position, um den wahrscheinlichen Metalltyp (oder die Kategorie) des detektierten Metallobjekts anzuzeigen. Entsprechend der Position des Ziel-ID-Cursors können Sie den wahrscheinlichen Metalltyp (oder die Kategorie) des detektierten Objekts vorhersagen, indem Sie sich auf Abbildung 8 und die Ziel-ID-Legende (siehe Abbildung 7) über dem Ziel-ID-Cursor beziehen. Abbildung 8 ist im Wesentlichen der Ziel-ID-Legende ähnlich, aber die in Abbildung 8 enthaltenen Informationen sind in Worten ausgedrückt und wesentlich detaillierter als die Informationen in der Ziel-ID-Legende. Sie können Abbildung 8 in Verbindung mit dem Ziel-ID-Cursor verwenden, so wie Sie die Ziel-ID-Legende verwenden.
Münzen werden aufgrund ihrer runden Form höchstwahrscheinlich bei jedem Überstreichen mit der Suchspule einen ähnlichen Wert aufweisen. Gold und Silber können aufgrund ihrer metallischen Eigenschaften tatsächlich in verschiedenen Kategoriewerten detektiert werden. Kleinere Gold- oder Silberobjekte haben einen anderen Wert als größere Gold- oder Silberobjekte. Müllobjekte können jedes Mal einen anderen Wert abgeben, wenn die Suchspule darüber streicht. Der Winkel des Detektors kann auch die Identifizierung eines Objekts beeinflussen. Wenn Sie den Detektor testen möchten, indem Sie eine Münze über die Suchspule führen, führen Sie sie mit ihrer flachen Seite parallel zur Suchspule; diese Position ist die, in der Sie die meisten vergrabenen Münzen finden werden.

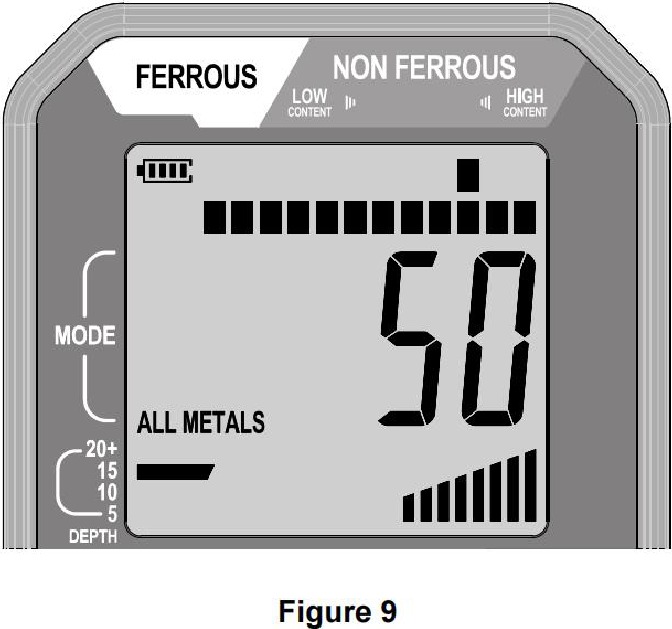

Abbildung 9 zeigt ein Beispiel für eine Anzeige, wenn der Metalldetektor eine US-25-Cent-Münze detektiert, die etwa 10 cm unter der Erdoberfläche vergraben ist.

METALLOBJEKTE DETEKTIEREN

METALLOBJEKTE IM ALL METALS-MODUS DETEKTIEREN

Der All Metals-Modus ermöglicht dem Detektor die maximal mögliche Detektionstiefe.
Drücken Sie die "" Taste, um den Metalldetektor einzuschalten. Um den All Metals-
Modus auszuwählen, drücken Sie die "" Taste, bis das Symbol "ALL METALS" (ALLE METALLE) auf dem Display erscheint.

Die Empfindlichkeit einstellen

Halten Sie den Detektor am Griff. Heben und stellen Sie die Suchspule so ein, dass sie etwa 50 cm über dem Boden und parallel dazu liegt. Die Empfindlichkeit des Detektors wird über die SENSITIVITY (+) (EMPFINDLICHKEIT (+)) Taste und die SENSITIVITY (-) (EMPFINDLICHKEIT (-)) Taste eingestellt, und die Anzahl der angezeigten Empfindlichkeitsbalken zeigt grafisch die aktuelle Empfindlichkeit an. Drücken Sie die SENSITIVITY (+) (EMPFINDLICHKEIT (+)) Taste oder die SENSITIVITY (-) (EMPFINDLICHKEIT (-)) Taste, bis ein leises Geräusch vom Detektor zu hören ist.

Bodenabgleich durchführen

Um die Mineralien im Boden zu eliminieren, müssen Sie einen Bodenabgleich durchführen, bevor Sie mit dem Scannen im All Metals-Modus an einem Ort beginnen.
Gehen Sie wie folgt vor, um den Bodenabgleich durchzuführen:

1. Halten Sie den Detektor und bewegen Sie ihn an eine Stelle, an der sich kein Metallobjekt im Boden unter der Suchspule befindet.
2. Heben und stellen Sie die Suchspule so ein, dass sie etwa 50 cm über dem Boden und parallel dazu liegt.
3. Drücken Sie einmal die GROUND BALANCE (+) (BODENABGLEICH (+)) Taste oder die GROUND BALANCE (-) (BODENABGLEICH (-)) Taste. Das Symbol "GROUND BALANCE" (BODENABGLEICH) erscheint auf dem Display, und die Bodenabgleichseinstellung (die im Bereich von -99 bis +99 liegt) wird auf dem Display angezeigt.
4. Senken Sie die Suchspule auf etwa 5 cm bis 8 cm über dem Boden ab. Wenn das Geräusch des Detektors zunimmt, wenn die Suchspule zum Boden gesenkt wird, heben Sie die Suchspule auf etwa 50 cm über dem Boden an und drücken Sie dann die GROUND BALANCE (-) (BODENABGLEICH (-)) Taste, um die Bodenabgleichseinstellung zu verringern. Wenn das Geräusch des Detektors abnimmt, wenn die Suchspule zum Boden gesenkt wird, heben Sie die Suchspule auf etwa 50 cm über dem Boden an und drücken Sie dann die GROUND BALANCE (+) (BODENABGLEICH (+)) Taste, um die Bodenabgleichseinstellung zu erhöhen.
   Tipp: Durch Gedrückthalten der GROUND BALANCE (+) (BODENABGLEICH (+)) Taste oder GROUND BALANCE (-) (BODENABGLEICH (-)) Taste wird die Bodenabgleichseinstellung schnell erhöht oder verringert.
5. Wiederholen Sie Schritt 4, bis das Geräusch des Detektors ungefähr gleich bleibt, wenn Sie die Suchspule absenken und anheben. Nun ist der Bodenabgleich abgeschlossen.

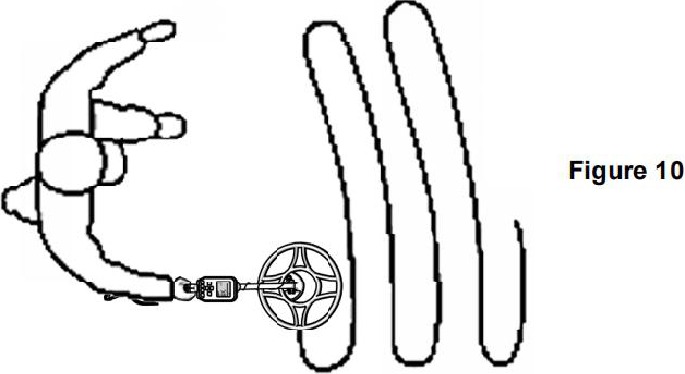

Scannen beginnen

Nachdem Sie die Empfindlichkeitseinstellung und den Bodenabgleich abgeschlossen haben, können Sie mit der Suche nach Metallobjekten oder Zielen beginnen. Halten Sie während des Scannens die Suchspule immer etwa 5 cm bis 10 cm über dem Boden und parallel dazu, um die besten Detektionsergebnisse zu erzielen. Gehen Sie langsam, während Sie die Suchspule langsam in einer geraden Linie von Seite zu Seite scannen.
Wenn der Detektor ein Metallobjekt detektiert, erscheint ein Ziel-ID-Cursor an einer bestimmten Position, um den wahrscheinlichen Metalltyp des detektierten Objekts anzuzeigen, und eine digitale Ziel-ID, eine zweistellige Zahl, wird auf dem Display angezeigt, wenn die Stärke des detektierten Metallsignals den Identifikationsschwellenwert des Detektors überschreitet. Gleichzeitig, und wenn das Ziel von einem beleuchteten Pixel auf der horizontalen Skala akzeptiert wird, erhöht sich das Geräusch des Detektors.
Da viele Faktoren (Oxidationsgrad des Metallobjekts, Metallverunreinigungen im Boden, Bodenfeuchte, Größe und Metallgehalt des Objekts, Tiefe usw.) die Anzeige des Ziel-ID-Cursors und die digitale Ziel-ID beeinflussen können, sind die Anzeige des Ziel-ID-Cursors und die digitale Ziel-ID nicht genau und dienen nur als nicht-kritisches Referenz. Die Anzeige des Ziel-ID-Cursors und die digitale Ziel-ID sind nicht garantiert korrekt.
Wenn das detektierte Metallsignal stark genug ist, zeigt das Display einen Zieltiefe-Indikatorbalken an, der in Verbindung mit der Tiefenskala verwendet werden soll, um die Entfernung zwischen dem detektierten Objekt und der Suchspule vorherzusagen. Da viele Faktoren die Anzeige des Zieltiefe-Indikatorbalkens beeinflussen können, ist die Anzeige des Zieltiefe-Indikatorbalkens nicht genau und nicht garantiert korrekt. Sie dient nur als nicht-kritisches Referenz.
Während des Scannens muss die Suchspule in Bewegung sein. Wenn die Suchspule stillsteht, kann der Detektor Metall nicht normal detektieren.

Ein detektiertes Metallobjekt lokalisieren

Nachdem Sie ein Metallobjekt detektiert haben, können Sie die Pinpoint-Funktion verwenden, um dieses Objekt genau zu lokalisieren. Eine präzise Lokalisierung eines Objekts ermöglicht es Ihnen, den Boden aufgrund des kleinstmöglichen Grablochs schnell wiederherzustellen.
Gehen Sie wie folgt vor, um ein Ziel zu lokalisieren:

1. Bewegen Sie die Suchspule um das detektierte Metallobjekt herum, um dessen ungefähren Standort zu bestimmen.
   Bewegen Sie dann die Suchspule an diese Stelle und halten Sie die Suchspule an dieser Stelle und über dem detektierten Objekt.
2. Halten Sie die "" Taste gedrückt. Das Display zeigt das Symbol "PINPOINT" (LOKALISIEREN) und alle 8 Empfindlichkeitsanzeigebalken an.
3. Lassen Sie die "" Taste los und halten Sie die Taste dann sofort (innerhalb von 1 Sekunde nach dem Loslassen der Taste) wieder gedrückt. Die Anzahl der angezeigten Empfindlichkeitsanzeigebalken nimmt um 1 ab, und die Lautstärke des Detektors verringert sich entsprechend.
4. Bewegen Sie die Suchspule ein kleines Stück in Richtung der Metallsignalquelle (des detektierten Objekts), entsprechend der Lautstärke des Geräuschs. Die Lautstärke des Detektors nimmt zu, wenn sich die Suchspule der Metallsignalquelle (dem detektierten Objekt) nähert.
5. Wiederholen Sie Schritt 3 und 4, um sich dem Ziel schrittweise zu nähern. Am Ende kann das Ziel lokalisiert werden.
   Hinweis:
   Der Detektor verlässt den PINPOINT-Modus automatisch etwa 3 Sekunden, nachdem Sie die "" Taste loslassen.

METALLOBJEKTE IN EINEM DISKRIMINATIONSMODUS DETEKTIEREN

Wenn Sie einen bestimmten Typ (oder eine Art) von Metallobjekten detektieren möchten, während Sie andere Arten von Metallobjekten während des Scannens weitgehend ignorieren, sollten Sie einen geeigneten Diskriminierungsmodus auswählen. Es gibt insgesamt 5 Diskriminierungsmodi: JEWELRY mode, COINS mode, DEBRIS mode, ORNAMENTS mode und CUSTOM mode. Sie können jeden dieser Modi wählen, um Ihren Anforderungen gerecht zu werden.
Der Detektor verfügt über 12 Pixel oder "notches" (Kerben) zur Diskriminierung, die auf der horizontalen Skala angezeigt werden (siehe Abbildungen 2 und 7). In jedem Diskriminierungsmodus führt das detektierte Ziel, das von einem beleuchteten Pixel auf der horizontalen Skala akzeptiert wird, zu einer Erhöhung des Geräuschs, und die Ziele, die von einem leeren Pixel auf der horizontalen Skala abgelehnt werden, verursachen wahrscheinlich keine Erhöhung des Geräuschs.
Unter diesen Modi sind der JEWELRY mode, COINS mode, DEBRIS mode, ORNAMENTS mode voreingestellt und können nicht geändert werden. Im CUSTOM mode können Sie jedoch das aktuelle Diskriminierungsmuster frei anpassen, um ein gewünschtes Diskriminierungsmuster zu erstellen, das Ihren Anforderungen besser entspricht.
Um einen gewünschten Diskriminierungsmodus auszuwählen, stellen Sie zunächst sicher, dass sich der Detektor in einem Diskriminierungsmodus befindet. Befindet sich der Detektor im All Metals-Modus ("ALL METALS" (ALLE METALLE) wird angezeigt), drücken Sie die "" Taste, bis das Symbol "DISCRIMINATE" (DISKRIIMINIEREN) auf dem Display erscheint. Drücken Sie dann die MODE (+) (MODUS (+)) Taste oder die MODE (-) (MODUS (-)) Taste, um zwischen den 5 Diskriminierungsmodi zu wählen. Wann immer ein Modus ausgewählt wird, zeigt das Display die entsprechende Modusanzeige (siehe Abbildung 2) an, um den aktuell ausgewählten Modus zu kennzeichnen.

Die fünf Diskriminierungsmodi werden wie folgt erklärt:

• JEWELRY Mode
  Entwickelt, um Schmuck wie Ringe, Uhren, Armbänder und Halsketten zu finden, während der Großteil von Eisenschrott ignoriert wird.
• COINS Mode
  Der COINS mode wurde entwickelt, um US-Münzen und ähnliche Münzen zu finden und gewöhnliche Abfallartikel wie Eisen und Folie zu eliminieren. Beachten Sie, dass mittelgroßer Schmuck mit diesem Diskriminierungsmuster übersehen werden kann und dass einige Schrottziele ( such as aluminum cans ) ( wie Aluminiumdosen ) detektiert werden können und eine Geräuschzunahme verursachen.
• DEBRIS Mode
  Der DEBRIS mode wurde entwickelt, um Schutt zu detektieren, während kleine Eisenstücke eliminiert ( ignoring ) ( ignorieren ) werden.
• ORNAMENTS Mode
  Der ORNAMENTS mode wurde entwickelt, um die meisten Arten von Metallornamenten zu detektieren.

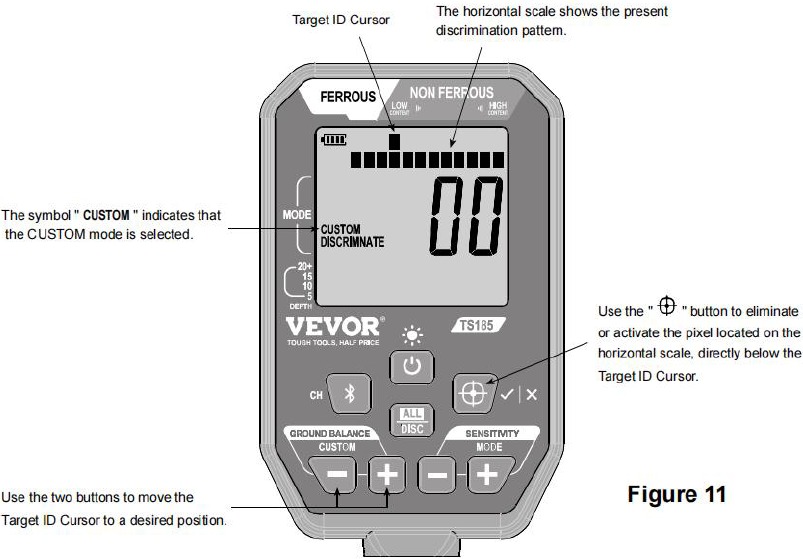

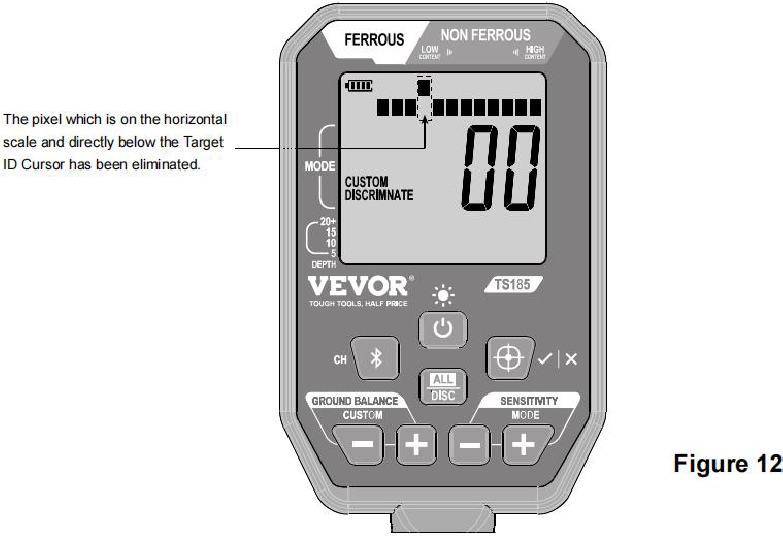

• CUSTOM Mode
  Der Detektor verfügt über 12 Pixel oder " notches " ( Kerben ) zur Diskriminierung, die auf der horizontalen Skala angezeigt werden. Der CUSTOM mode ermöglicht es Ihnen, das aktuelle Diskriminierungsmuster frei zu ändern und ein gewünschtes Diskriminierungsmuster zu erstellen. Um dies zu tun, stellen Sie zunächst sicher, dass sich der Detektor im CUSTOM mode befindet und die Suchspule weit entfernt von jeglichem Metallobjekt und Störquelle ist. Drücken Sie dann die CUSTOM (+) (BENUTZERDEFINIERT (+)) Taste oder die CUSTOM (-) (BENUTZERDEFINIERT (-)) Taste, um den Ziel-ID-Cursor nach rechts oder links zu bewegen, bis er sich in der gewünschten Position befindet. Und drücken Sie dann die "" Taste, um das Pixel, das sich auf der horizontalen Skala direkt unter dem Ziel-ID-Cursor befindet, zu eliminieren oder zu aktivieren. (Siehe Abbildungen 11 und 12.)



Nachdem Sie einen gewünschten Diskriminierungsmodus ausgewählt oder ein gewünschtes Diskriminierungsmuster im CUSTOM mode erstellt haben, können Sie mit der Suche nach Metallobjekten oder Zielen beginnen. Die Scanmethode ist die gleiche wie im All Metals Mode.
Wenn der Detektor ein Metallobjekt detektiert, erscheint ein Ziel-ID-Cursor an einer bestimmten Position, um den wahrscheinlichen Metalltyp des detektierten Objekts anzuzeigen, und eine digitale Ziel-ID, eine zweistellige Zahl, wird auf dem Display angezeigt, wenn die Stärke des detektierten Metallsignals den Identifikationsschwellenwert des Detektors überschreitet. Gleichzeitig, wenn das Ziel von einem beleuchteten Pixel auf der horizontalen Skala akzeptiert wird, gibt der Detektor Pieptöne ab.
Da viele Faktoren (Oxidationsgrad des Metallobjekts, Metallverunreinigungen im Boden, Bodenfeuchte, Größe und Metallgehalt des Objekts, Tiefe usw.) die Anzeige des Ziel-ID-Cursors und die digitale Ziel-ID beeinflussen können, sind die Anzeige des Ziel-ID-Cursors und die digitale Ziel-ID nicht genau und dienen nur als nicht-kritisches Referenz. Die Anzeige des Ziel-ID-Cursors und die digitale Ziel-ID sind nicht garantiert korrekt.
Wenn das detektierte Metallsignal stark genug ist, zeigt das Display einen Zieltiefe-Indikatorbalken an, der in Verbindung mit der Tiefenskala verwendet werden soll, um die Entfernung zwischen dem detektierten Objekt und der Suchspule vorherzusagen. Die Anzeige des Zieltiefe-Indikatorbalkens ist nicht genau und nicht garantiert korrekt. Sie dient nur als nicht-kritisches Referenz.
Während des Scannens muss die Suchspule in Bewegung sein. Wenn die Suchspule stillsteht, kann der Detektor Metall nicht normal detektieren.

6-FREQUENZ-AUDIO-ALARM-FUNKTION

In jedem Diskriminierungsmodus kann der Detektor 6 Arten von Alarmtönen für verschiedene Arten von Metallobjekten erzeugen, um dem Bediener zu helfen, den wahrscheinlichen Metalltyp des detektierten Objekts zu identifizieren. Für ein bestimmtes detektiertes Objekt, das von einem beleuchteten Pixel auf der horizontalen Skala akzeptiert wird, erzeugt der Detektor einen spezifischen Ton.

DIE HINTERGRUNDBELEUCHTUNG VERWENDEN

Wenn Sie den Detektor in einer dunklen Umgebung verwenden, können Sie die Hintergrundbeleuchtung für eine einfache Bedienung einschalten. Um die Hintergrundbeleuchtung ein- oder auszuschalten, drücken Sie kurz die "" Taste, wenn der Detektor eingeschaltet ist.

DEN BETRIEBSKANAL DES DETEKTORS ÄNDERN

Wenn zwei gleiche Metalldetektoren am selben Ort betrieben werden, können Sie sie auf zwei verschiedene Betriebskanäle einstellen, um Übersprechen (interference) (Interferenz/Störung) zwischen ihnen zu vermeiden.
Wenn der Detektor eingeschaltet wird, ist er standardmäßig auf Kanal 0 eingestellt. Sie können die "" Taste etwa 3 Sekunden lang gedrückt halten, um den Detektor zwischen Kanal 0 und Kanal 1 umzuschalten; das Display zeigt kurz den aktuell ausgewählten Kanal an.

DAS BLUETOOTH-HEADSET VERWENDEN

Der Detektor kann mit einem Bluetooth-Headset verwendet werden. Wenn der Detektor eingeschaltet wird, beginnt er, nach dem Bluetooth-Headset zu suchen, mit dem er gekoppelt wurde, und das Symbol "" blinkt als Anzeige auf dem Display. Wenn das zu verwendende Bluetooth-Headset eingeschaltet und im Kopplungsmodus ist und es dasjenige ist, mit dem der Detektor gekoppelt wurde, verbindet sich der Detektor automatisch und drahtlos mit dem Bluetooth-Headset, wenn sich das Bluetooth-Headset in Reichweite befindet.
Wenn der Detektor nicht mit dem Bluetooth-Headset gekoppelt wurde, ist es notwendig, den Detektor mit dem Bluetooth-Headset zu koppeln. Schalten Sie dazu zuerst das Bluetooth-Headset ein und stellen Sie sicher, dass es sich im Kopplungsmodus befindet. Und stellen Sie sicher, dass sich das Bluetooth-Headset in der Nähe des Detektors befindet, drücken Sie dann kurz die "" Taste am Detektor; der Detektor wird mit dem Bluetooth-Headset gekoppelt und verbindet sich dann einen Moment später drahtlos mit dem Bluetooth-Headset.
Hinweis:
Das Bluetooth-Headset ist nicht wasserdicht. Tauchen Sie das Bluetooth-Headset niemals in Wasser oder Flüssigkeit und verwenden Sie es nicht im Regen.

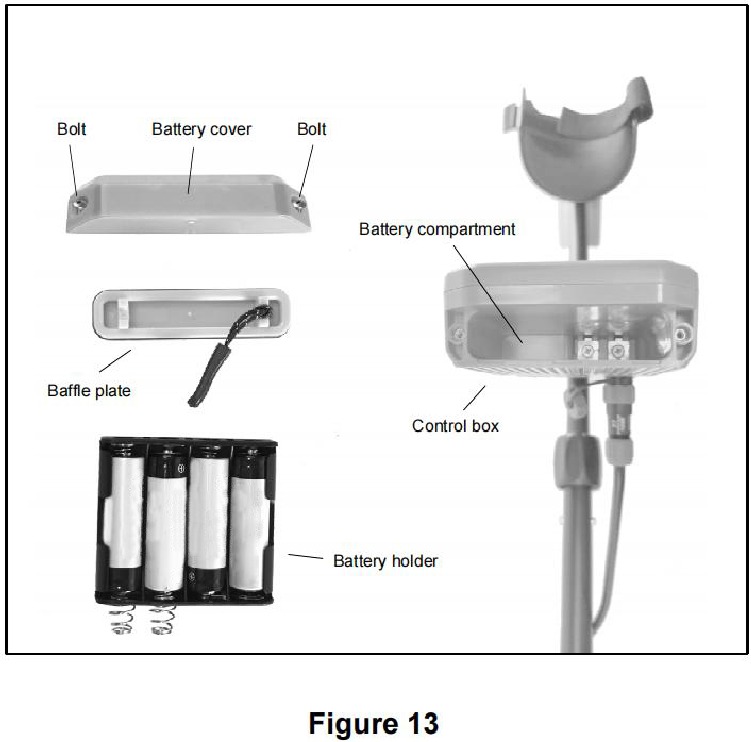

BATTERIEWECHSEL

Die Batteriestandsanzeige auf dem Display zeigt den aktuellen Ladezustand der Batterien an. Vier Balken () zeigen an, dass die Batterien voll sind. Um Leistungsabfall oder Fehlfunktionen zu vermeiden, ersetzen Sie die Batterien sofort, wenn die Batteriestandsanzeige "" anzeigt ( there is no bar on the indicator ) ( es gibt keinen Balken auf der Anzeige ) oder wenn der Detektor nicht normal funktioniert.
Um die Batterien zu wechseln, schalten Sie den Detektor zuerst aus. Lösen Sie dann die Schrauben an der Batterieabdeckung (siehe Abbildungen 4 und 13) an der Steuerbox vollständig und entfernen Sie dann die Batterieabdeckung. Ziehen Sie die Trennplatte heraus und nehmen Sie dann den Batteriehalter heraus.
Ersetzen Sie die erschöpften Batterien durch neue des gleichen Typs und stellen Sie sicher, dass die Polaritätsanschlüsse korrekt sind (siehe die Polaritätsangaben auf dem Batteriehalter). Setzen Sie den Batteriehalter in der richtigen Richtung in das Batteriefach ein (siehe die Anschlüsse im Batteriefach). Und setzen Sie dann die Trennplatte, die Batterieabdeckung und die Schrauben wieder ein.

Hinweis:

1. Legen Sie die Batterie nicht in eine Umgebung mit hohen Temperaturen.
2. Stoßen, drücken oder fallen lassen Sie die Batterie nicht.
3. Schließen Sie die Plus- und Minuspole einer Batterie nicht kurz.
4. Zerlegen oder modifizieren Sie keine Batterie.
5. Werfen Sie keine Batterie in Wasser ( or liquid ) ( oder Flüssigkeit ) oder Feuer.

FEHLERBEHEBUNG

HINWEIS

• Schalten Sie den Detektor aus, wenn er nicht verwendet wird.
• Wenn der Detektor anormal funktioniert, liegt eine mögliche Ursache darin, dass die Batterien erschöpft sind. Ersetzen Sie die Batterien bei Bedarf.
• Platzieren Sie den Detektor nicht in einer Umgebung mit hohen Temperaturen.
• Behandeln Sie den Detektor vorsichtig. Stoßen, fallen lassen oder missbrauchen Sie den Detektor nicht.
• Manipulieren Sie nicht die Schaltung des Detektors.

Jeder Metalldetektor kann unterirdische Stromleitungen, Sprengstoffe oder andere Gegenstände entdecken, die bei Berührung Personenschäden verursachen könnten. Beachten Sie bei der Suche nach Metallobjekten die folgenden Richtlinien:

• Suchen Sie nicht in einem Bereich, in dem Sie vermuten, dass vergrabene unterirdische Stromleitungen oder Rohre vorhanden sein könnten.
• Schlagen Sie nicht auf eine Leitung, von der bekannt ist oder vermutet wird, dass sie elektrische Energie führt.
• Stören Sie keine Rohrleitung, insbesondere wenn sie brennbares Gas oder Flüssigkeit führen könnte.
• Seien Sie beim Graben nach Objekten, insbesondere in Bereichen, in denen Sie unsicher über die Untergrundbedingungen sind, angemessen vorsichtig.
• Gehen Sie aus Sicherheitsgründen nicht in Minenfelder oder Militärzonen.
• Beachten Sie beim Detektieren alle nationalen, bundesstaatlichen und lokalen Gesetze.

ZUBEHÖR

Handbuch: 1 Stück
Bluetooth Headset: 1 Stück
Handtasche: 1 Stück
Grabschaufel: 1 Stück
Wiederaufladbare Batterie: 4 Stück
Spulenschutzabdeckung: 1 Stück
6F22 Batterie: 1 Stück
Präzisionssuchgerät: 1 Stück
Batterieladegerät: 1 Stück
Schraubendreher: 1 Stück
Schraube: 1 Stück

BENÖTIGEN SIE HILFE? KONTAKTIEREN SIE UNS!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
CustomerService@vevor.com
Technischer Support und E-Garantiezertifikat www.vevor.com/support

Referenzen

• Kontaktieren Sie uns – Offizieller VEVOR Support
• Kontaktieren Sie uns – Offizieller VEVOR Support

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

VEVOR TS185 - METAL DETECTOR Handbuch herunterladen

Verfügbare Sprachen
