KAIWEETS KM201 - Intelligentes Echteffektivwert-Multimeter Handbuch

Inhalt

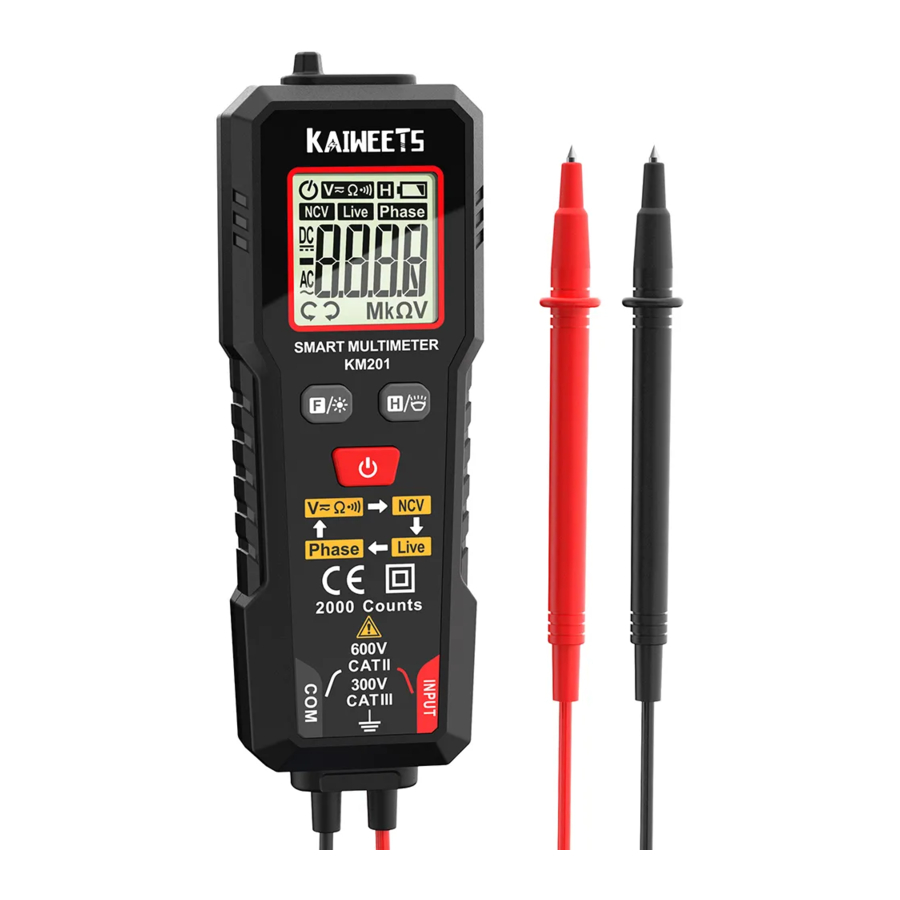

Produktbeschreibung

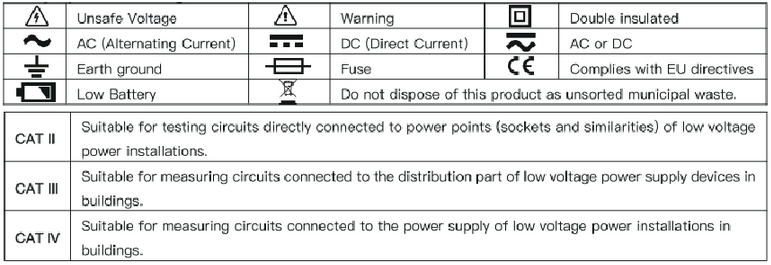

Bedeutung der Sicherheitssymbole

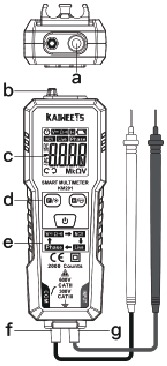

Multimeter-Funktionen

  1. NCV-Sonde
  2. Taschenlampe
  3. Anzeige
  4. Funktionstasten.
  5. Beschreibung der Funktionsanzeige
  6. Com (schwarze Messleitung)
  7. Input (rote Messleitung)

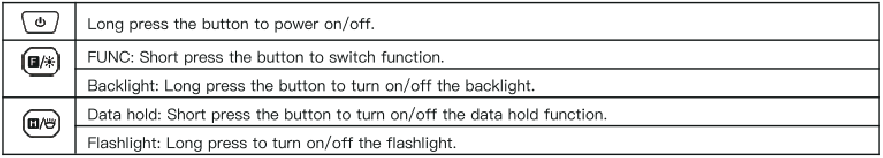

Funktionstasten

Funktionstasten

Schlafmodus

Das Messgerät wechselt automatisch in den Schlafmodus, wenn innerhalb von 15 Minuten keine Bedienung erfolgt, um Batteriestrom zu sparen.
Drücken Sie die „“, halten Sie dann die „“ gleichzeitig gedrückt, um das Messgerät einzuschalten. Die automatische Abschaltfunktion wird deaktiviert.

Messbetrieb

Auto-Modus

Warnung Verwenden Sie es nicht, um Spannungen über 600 V zu testen, da das Messgerät beschädigt werden könnte. Prüfen Sie vor der Verwendung des Messgeräts immer eine bekannte Spannung, um sicherzustellen, dass die Instrumentenfunktion intakt ist.

  1. Drücken Sie lange auf die „“, um das Gerät einzuschalten; das Display zeigt „AUTO“ an und schaltet standardmäßig in den AUTO-Modus. Oder drücken Sie kurz auf „“, um den AUTO-Modus auszuwählen.
  2. Verbinden Sie die Messleitungen mit der zu messenden Quelle oder Last.
  3. Das Messgerät erkennt automatisch Spannung, Widerstand und Durchgang.
  4. Lesen Sie das Messergebnis vom Display ab.

Hinweis: Wenn der Widerstandswert des gemessenen Widerstands oder Stromkreises weniger als 500 Ω beträgt, piept der Summer und die grüne Hintergrundbeleuchtung leuchtet auf.

NCV-Messung

  1. Drücken Sie kurz die „“-Taste, um zur NCV-Funktion zu wechseln. Das Messgerät zeigt „NCV“ an.
  2. Führen Sie dann die NCV-Sonde allmählich an den erfassten Punkt heran.
  3. Wenn das Messgerät schwache AC-Signale erkennt, leuchtet die grüne Hintergrundbeleuchtung und das Messgerät piept langsam. Das Display zeigt „---L“ an.
  4. Wenn das Messgerät starke AC-Signale erkennt, leuchtet die rote Hintergrundbeleuchtung und das Messgerät piept schnell. Das Display zeigt „---H“ an.

LIVE-Messung

  1. Drücken Sie kurz die „“-Taste, um zur LIVE-Funktion zu wechseln. Das Messgerät zeigt „Live“ an.
  2. Verbinden Sie die rote Messleitung mit dem Messpunkt.
  3. Wenn das Messgerät schwache AC-Signale erkennt, leuchtet die grüne Hintergrundbeleuchtung und das Messgerät piept langsam. Das Display zeigt „---L“ an.
  4. Wenn das Messgerät starke AC-Signale erkennt, leuchtet die rote Hintergrundbeleuchtung und das Messgerät piept schnell. Das Display zeigt „---H“ an.

Phasenmessung

  1. Drücken Sie kurz die „“-Taste, um zur Phasenfunktion zu wechseln. Das Messgerät zeigt „Phase“ an.
    • Das Display blinkt, um das Symbol „PA“ anzuzeigen („A“ blinkt), platzieren Sie die NCV-Sensor-Sonde an den ersten Phasenleiter.
    • Das Display blinkt, um das Symbol „PAB“ anzuzeigen („A“ ist fixiert, „B“ blinkt), platzieren Sie die NCV-Sensor-Sonde an den zweiten Phasenleiter.
    • Das Display blinkt das Symbol „PABC“ an („A“ und „B“ fixiert, „C“ blinkt), platzieren Sie die NCV-Sensor-Sonde an den dritten Phasenleiter.
  2. Der Test ist beendet und das Messergebnis wird auf dem Display angezeigt:
    „P --- L“-Symbol auf dem Display zeigt Phasensequenz Linkslauf an;
    „P --- R“-Symbol auf dem Display zeigt Phasensequenz Rechtslauf an.

Hinweis:

  • Halten Sie die Sensor-Sonde nah am Draht.
  • Geschirmte Drähte/Kabel, Dicke, Isolationsart oder vollständige Isolatoren beeinflussen die Erkennung.
  • Bitte schließen Sie den Test an den drei Leitungen innerhalb von 1 Minute ab, andernfalls tritt ein Erkennungs-Timeout-Fehler auf, der durch das PABC-Symbol und das blinkende P-Zeichen angezeigt wird. Wenn der Timeout-Fehler auftritt, kehren Sie bitte zur Phasensequenz-Erkennung zurück, um den Test zu wiederholen.
  • Wenn die Dreiphasenleitungen sehr nah beieinander liegen, trennen Sie die Leitungen so weit wie möglich zur Erkennung, andernfalls ist eine Fehlbeurteilung leicht möglich.

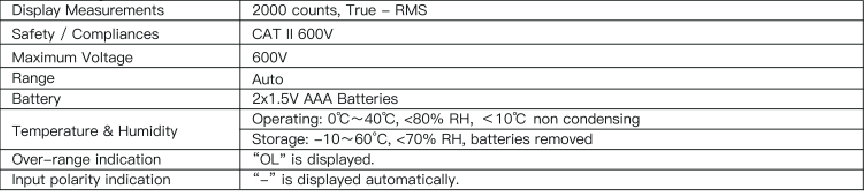

Allgemeine Spezifikationen

Allgemeine Spezifikationen

Genauigkeitsspezifikationen

Referenzbedingung: Umgebungstemperatur 18°C bis 28°C, relative Luftfeuchtigkeit nicht über 80%. Genauigkeit: ± (% Messwert + Digit).

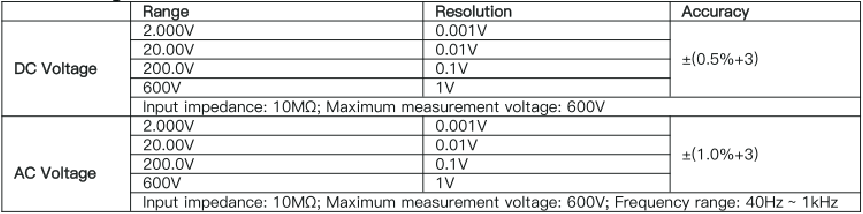

AC/DC-Spannung

AC/DC-Spannung

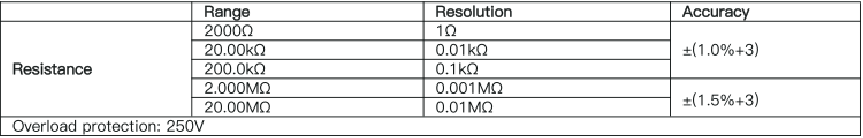

Widerstand

Widerstand

Durchgang

Wartung

Reinigung

Warnung Wenn sich Staub am Anschluss befindet oder der Anschluss nass ist, kann dies zu Messfehlern führen. Bitte reinigen Sie das Gerät gemäß den nachstehenden Schritten:

  • Schalten Sie die Stromversorgung aus.
  • Wischen Sie das äußere Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel ab. Wischen Sie die Kontakte jedes Eingangsanschlusses mit einem sauberen, in Alkohol getauchten Wattestäbchen ab.


Halten Sie das Innere des Instruments immer sauber und trocken, um Stromschläge oder Schäden am Instrument zu vermeiden.

Batterie entnehmen und ersetzen

  1. Schalten Sie das Messgerät aus.
  2. Entfernen Sie die Batterieabdeckung, indem Sie die Schraube, die die Batterieabdeckung hält, mit einem Schraubendreher lösen.
  3. Entfernen Sie die alte Batterie und ersetzen Sie sie durch eine neue der gleichen Größe; achten Sie bitte auf die Batteriepolarität, es gibt positive und negative Polaritätsmarkierungen für jede Batterie im Batteriefach.
  4. Setzen Sie die Batterieabdeckung wieder in ihre ursprüngliche Position und verwenden Sie die Schrauben, um die Batterieabdeckung zu befestigen und fest zu verschließen.

  • Um Fehlmessungen zu vermeiden, die zu Stromschlägen oder Personenschäden führen können, ersetzen Sie die Batterie sofort, wenn die Batterieleistung niedrig ist.
  • Entladen Sie die Batterie nicht durch Kurzschließen oder Verpolen.
  • Um den sicheren Betrieb und die Wartung dieses Messgeräts zu gewährleisten, entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird, um Schäden am Produkt durch Auslaufen der Batterie zu vermeiden.

Sicherheitshinweise

Das Design und die Herstellung der Instrumente entsprechen streng den Anforderungen der Überspannungssicherheitsstandards IEC61010-1 CAT.II 600V und dem Verschmutzungsgrad 2.


Um mögliche Stromschläge oder Personenschäden und andere Sicherheitsunfälle zu vermeiden, beachten Sie bitte die folgenden Spezifikationen:

  • Lesen Sie dieses Handbuch, bevor Sie das Instrument verwenden, und achten Sie besonders auf Sicherheitshinweise.
  • Prüfen Sie, ob das Instrumentengehäuse beschädigt ist.
  • Beachten Sie die lokalen und nationalen Sicherheitsvorschriften.

Sichere Betriebsverfahren

  • Entfernen Sie die Sonde, bevor Sie das Außengehäuse oder die Batterieabdeckung öffnen.
  • Legen Sie Ihre Finger hinter den Fingerschutz der Sonde.
  • Verbinden Sie zuerst den Neutralleiter oder den Erdleiter, dann den Phasenleiter.
  • Trennen Sie zuerst den Phasenleiter, dann den Neutralleiter und den Erdleiter.
  • Ersetzen Sie die Batterie, wenn die Anzeige für niedrigen Batteriestand erscheint.

  • Verwenden Sie das Instrument nicht in der Nähe von explosivem Gas, Dampf oder in feuchter Umgebung.
  • Das Instrument wird mit der angegebenen Kategorie, Spannungs- oder Stromstärke verwendet.
  • Seien Sie vorsichtig, wenn die Messung 60 V DC, 30 V AC Effektivwert oder 42 V Spitze überschreitet.
  • Überprüfen Sie durch Messung einer bekannten Spannung, ob das Messgerät normal funktioniert. Wenn es nicht normal ist oder beschädigt wurde, verwenden Sie es nicht erneut.

Kontaktieren Sie uns: support@kaiweets.com
