KAIWEETS KM100 - Multimeter-Handbuch

Das Instrument führt AC/DC-Spannungs-, DC-Strom-, Widerstands-, Durchgangs- und Diodenmessungen durch.
HINWEIS: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Digitalmultimeter verwenden.

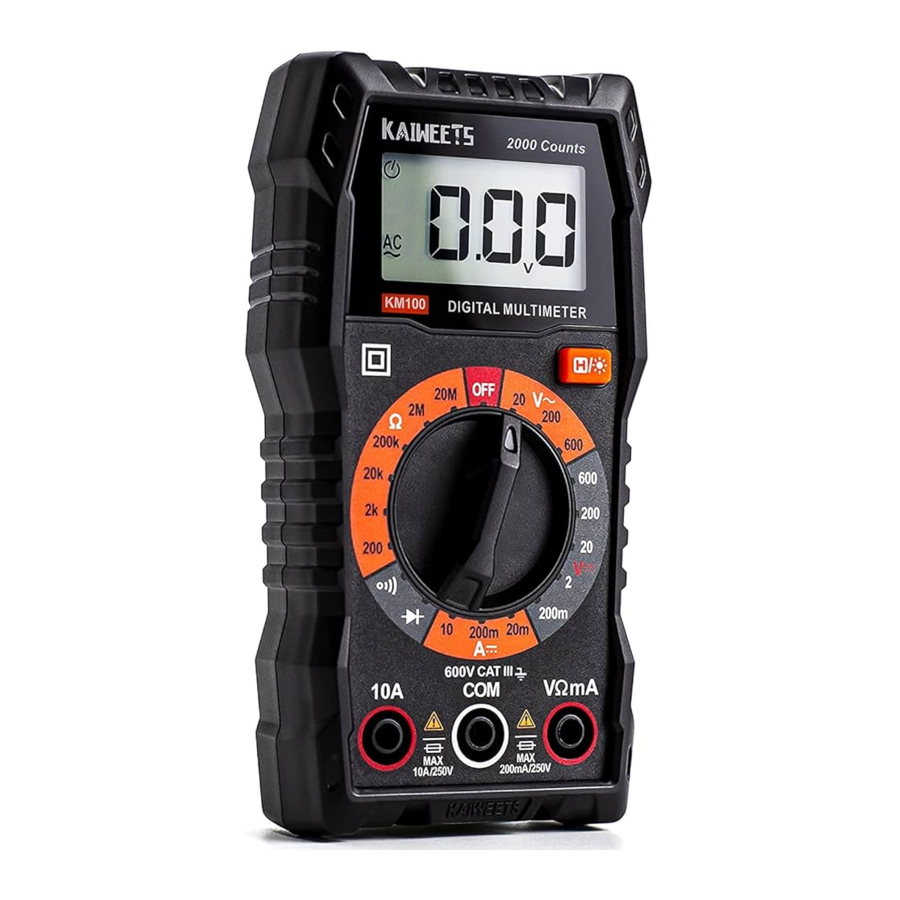

Produktdiagramm

Produktinformationen

Bedeutung der Symbole

Tastenfunktionen

Automatische Abschaltung

• Nach dem Einschalten des Messgeräts wird das Symbol " " auf dem Display angezeigt, was bedeutet, dass sich das Messgerät nach 15 Minuten ohne Bedienung automatisch ausschaltet. Drücken Sie eine beliebige Taste, um den Betriebszustand des Instruments wiederherzustellen.
• Drücken Sie die Taste " " lange und schalten Sie das Messgerät ein, um die automatische Abschaltfunktion zu deaktivieren. Das Symbol " " wird nicht auf dem Bildschirm angezeigt.

Messbetrieb

DC/AC-Spannungsmessung

1. Drehen Sie den Drehknopf auf "V~" oder "V⎓" und wählen Sie den geeigneten Bereich aus;
   Hinweis: Wenn Sie eine unbekannte Spannung messen, stellen Sie den maximalen Bereich ein und reduzieren Sie ihn, bis ein zufriedenstellender Messwert erreicht ist.
2. Stecken Sie die rote Prüfleitung in die " "-Buchse, stecken Sie die schwarze Prüfleitung in die " "-Buchse;
3. Schließen Sie das Messgerät parallel an die zu messende Stromversorgung oder den Stromkreis an, um die Spannung zu messen;
4. Lesen Sie das Messergebnis auf dem Display ab.

• Messen Sie keine Stromversorgung oder keinen Stromkreis mit mehr als 600V.
• Achten Sie bei der Messung von Hochspannung auf die Sicherheit, um Stromschläge oder Personenschäden zu vermeiden.
• Messen Sie vor der Verwendung eine bekannte Spannung oder einen bekannten Strom, um die ordnungsgemäße Funktion des Instruments sicherzustellen.

DC-Strommessung

1. Trennen Sie den zu prüfenden Stromkreis;
2. Drehen Sie den Drehknopf auf "A⎓" und wählen Sie den geeigneten Bereich aus;
   Hinweis: Wenn der Stromwert unbekannt ist, verwenden Sie die maximale Messposition (10A) und reduzieren Sie den Bereich, bis geeignete Messwerte erhalten werden.
3. Wenn der zu messende Strom weniger als 200mA beträgt, stecken Sie die rote Prüfleitung in die " "-Buchse. Wenn der Strom zwischen 200mA und 10A liegt, stecken Sie die rote Prüfleitung in die "10A"-Buchse, stecken Sie die schwarze Prüfleitung in die "COM"-Buchse;
4. Schließen Sie die roten und schwarzen Prüfleitungen in Reihe an den Stromkreis an und schalten Sie dann die Stromversorgung des Stromkreises ein;
   Hinweis: Bei 10A-Messungen dürfen die Messwerte nur bis zu 10 Sekunden lang abgelesen werden und es müssen 15 Minuten Pause zwischen den Tests eingehalten werden. Dies verhindert eine Überlastung und Überhitzung des Geräts.
   Beim Prüfen des Stroms muss eine Last im Stromkreis vorhanden sein. Schließen Sie das Multimeter nicht in Reihe an einen unbelasteten Stromkreis an, um zu messen.
5. Lesen Sie das Messergebnis auf dem Display ab. Wenn "OL" angezeigt wird, liegt der Wert außerhalb des Bereichs, wählen Sie einen höheren Bereich.

• Achten Sie bei der Messung von Hochspannung besonders auf die Sicherheit, um Stromschläge oder Personenschäden zu vermeiden.
• Testen Sie das Messgerät vor der Verwendung mit einem bekannten Strom, um die einwandfreie Funktion des Instruments zu bestätigen.

Widerstandsmessung

1. Drehen Sie den Drehknopf auf den Widerstandsbereich und wählen Sie den geeigneten Bereich aus;
   Hinweis: Messen Sie einen unbekannten Widerstand, verwenden Sie den maximalen Bereich und reduzieren Sie ihn, bis ein zufriedenstellender Messwert erreicht ist.
2. Stecken Sie die rote Prüfleitung in die " "-Buchse und die schwarze Prüfleitung in die "COM"-Buchse;
3. Legen Sie die Prüfleitungen an beide Enden des Stromkreises oder Widerstands an, um zu messen und einen festen Kontakt herzustellen;
4. Lesen Sie das Messergebnis auf dem Display ab.

HINWEIS:

• Wenn der gemessene Wert dem Nennwiderstand des Widerstands entspricht oder innerhalb des Fehlerbereichs liegt, funktioniert der Widerstand korrekt;
• Wenn eine große Abweichung zwischen dem Nennwiderstand und dem gemessenen Widerstand besteht, ist der Widerstand beschädigt;
• Wenn der gemessene Wert unendlich (Unterbrechung), Null (Kurzschluss) oder instabil ist, bedeutet dies, dass der Widerstand beschädigt ist und nicht verwendet werden kann.

• Vergewissern Sie sich vor der Messung des Widerstands in einem Stromkreis, dass der zu prüfende Stromkreis vollständig stromlos geschaltet und alle Kondensatoren vollständig entladen sind. Andernfalls kann das Instrument beschädigt werden und es können Stromschläge auftreten.

Durchgangsprüfung

1. Schalten Sie den zu prüfenden Stromkreis spannungsfrei;
2. Drehen Sie den Drehknopf auf " " und das Symbol " " wird auf dem Bildschirm angezeigt;
3. Stecken Sie die rote Prüfleitung in die " "-Buchse und die schwarze Prüfleitung in die "COM"-Buchse;
4. Berühren Sie die Spitzen der Prüfleitungen miteinander, um zu prüfen, ob sie normal verbunden sind, der Summer ertönt dabei kontinuierlich;
5. Verbinden Sie die Prüfleitung mit dem zu messenden Stromkreis, messen Sie den Widerstand;
6. Wenn der Widerstand des gemessenen Stromkreises weniger als 50 Ω beträgt, ertönt der eingebaute Summer und der Wert wird auf dem LCD-Bildschirm angezeigt;
7. Wenn keine Durchgängigkeit besteht, ertönt kein Signalton und "OL" wird auf dem Bildschirm angezeigt, was bedeutet, dass der Widerstand beschädigt ist.

•
  Vergewissern Sie sich vor der Messung des Widerstands in einem Stromkreis, dass der zu prüfende Stromkreis vollständig stromlos geschaltet und alle Kondensatoren vollständig entladen sind. Andernfalls kann das Instrument beschädigt werden und es können Stromschläge auftreten.

Diodenmessung

1. Drehen Sie den Drehknopf auf " " und das Symbol " " wird auf dem Bildschirm angezeigt;
2. Stecken Sie die rote Prüfleitung in die " "-Buchse, stecken Sie die schwarze Prüfleitung in die "COM"-Buchse;
3. Verbinden Sie die rote Prüfleitung mit dem Pluspol der Diode und die schwarze Prüfleitung mit dem Minuspol; ein Signalton ertönt, wenn die Diode normal angeschlossen ist.
   Hinweis: Im Allgemeinen ist der Pluspol der Diode der längere Anschluss.
4. Lesen Sie das Ergebnis auf dem LCD-Display ab;
5. Wenn kein Messwert angezeigt wird, vertauschen Sie die Prüfleitungen an den Enden der Diode und messen Sie erneut.

•
  Um Schäden am Messgerät oder am Messobjekt zu vermeiden, trennen Sie die Stromversorgung des Stromkreises und entladen Sie alle Hochspannungskondensatoren vor der Prüfung.

Technische Daten

Genauigkeitsangaben

Die Genauigkeit gilt innerhalb eines Jahres nach der Kalibrierung.
Referenzbedingung: Umgebungstemperatur: 18°C bis 28°C; Relative Luftfeuchtigkeit: ≤80%
Genauigkeit: ± (% Messwert + Digit)

DC-Spannung

Überlastschutz: 600V
Maximale Eingangsspannung: 600V

AC-Spannung

Überlastschutz: 600V
Maximale Eingangsspannung: 600V
Frequenzgang: 40Hz ~ 400Hz

DC-Strom

Überlastschutz:
mA: F200mA/250V Sicherung
A: F10A/250V Sicherung
Maximaler Eingangsstrom: mA: 200mA, A: 10A

Bei der Messung hoher Ströme sollte die kontinuierliche Messung nicht länger als 15 Sekunden dauern.

Widerstand

Überlastschutz: 250V

Durchgang & Diode

Batterie und Sicherung ersetzen

Batterie ersetzen

1. Schalten Sie die Stromversorgung des Instruments aus und entfernen Sie die Prüfleitungen vom Instrument;
2. Entfernen Sie die Schrauben, die die Batterieabdeckung befestigen, und nehmen Sie die Batterieabdeckung ab;
3. Entfernen Sie die alten Batterien und ersetzen Sie sie durch frische Batterien (AAA, 1,5V x 2). Legen Sie die Batterien gemäß den Plus- und Minuspolmarkierungen auf der Innenseite der Batterieabdeckung ein;
4. Bringen Sie die Batterieabdeckung wieder in ihre ursprüngliche Position, befestigen und verriegeln Sie die Batterieabdeckung mit Schrauben.

• Um Stromschläge oder Personenschäden durch fehlerhafte Messwerte zu vermeiden, ersetzen Sie die Batterie umgehend, wenn die Batterieleistung niedrig ist. Schließen Sie die Batterie nicht kurz und vertauschen Sie nicht die Polarität, um die Batterien zu entladen.
• Um einen sicheren Betrieb und die Produktwartung zu gewährleisten, entfernen Sie die Batterien, wenn das Instrument längere Zeit nicht verwendet wird.

Sicherung ersetzen

1. Schalten Sie die Stromversorgung des Instruments aus und entfernen Sie die Prüfleitungen vom Instrument.
2. Entfernen Sie die Schrauben an den 4 Ecken, die die hintere Abdeckung befestigen, und nehmen Sie die hintere Abdeckung ab.
3. Entfernen Sie die durchgebrannte Sicherung, ersetzen Sie sie durch eine neue Sicherung der gleichen Spezifikationen (mA: F200mA/250V Sicherung, 10A: F10A/250V Sicherung) und stellen Sie sicher, dass die Sicherung im Sicherheitsclip festgeklemmt ist.
4. Bringen Sie die hintere Abdeckung an, befestigen und verriegeln Sie sie mit Schrauben.

Wartung

Reinigung
Wenn sich Staub am Anschluss befindet oder der Anschluss nass ist, kann dies zu Messfehlern führen. Bitte reinigen Sie das Instrument gemäß den folgenden Schritten:

1. Schalten Sie die Stromversorgung des Instruments aus und entfernen Sie die Prüfleitungen;
2. Drehen Sie das Instrument um und schütteln Sie den in der Eingangsbuche angesammelten Staub heraus. Wischen Sie das Außengehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel ab, verwenden Sie keine Scheuermittel oder Lösungsmittel. Wischen Sie die Kontakte in jeder Eingangsbuche mit einem sauberen, in Alkohol getauchten Wattestäbchen ab.

Sicherheitshinweise

Um mögliche Stromschläge oder Personenschäden zu vermeiden und mögliche Schäden am Messgerät oder an der zu prüfenden Ausrüstung zu vermeiden, halten Sie sich an die folgenden Regeln:

• Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Instrument verwenden, und beachten Sie insbesondere die Sicherheitshinweise.
• Überprüfen Sie vor der Verwendung des Messgeräts dessen äußeres Erscheinungsbild. Achten Sie auf Risse oder fehlende Kunststoffteile. Verwenden Sie das Messgerät nicht, wenn es beschädigt ist.
• Überprüfen Sie vor der Verwendung des Instruments, ob die Prüfleitung Risse oder Beschädigungen aufweist. Ersetzen Sie diese gegebenenfalls durch eine des gleichen Typs und der gleichen elektrischen Spezifikationen.
• Das Instrument darf nur gemäß der angegebenen Messkategorie, Spannungs- oder Stromstärke verwendet werden.
• Bitte beachten Sie die örtlichen und nationalen Sicherheitsvorschriften. Tragen Sie persönliche Schutzausrüstung (wie zugelassene Gummihandschuhe, Masken und flammhemmende Kleidung usw.), um Schäden durch Stromschläge und Lichtbögen aufgrund freiliegender gefährlicher spannungsführender Leiter zu vermeiden.
• Wenn das Messgerät mit einer effektiven Spannung von über 60V DC oder 30V AC (effektiv) betrieben wird, ist besondere Vorsicht geboten, da Stromschlaggefahr besteht.
• Legen Sie keine höhere als die auf dem Messgerät angegebene Nennspannung zwischen den Anschlüssen oder zwischen einem beliebigen Anschluss und der Erdung an.
• Überprüfen Sie durch Messung einer bekannten Spannung, ob das Messgerät normal funktioniert; wenn es nicht normal funktioniert oder beschädigt ist, verwenden Sie es nicht erneut.
• Verwenden Sie die richtigen Anschlüsse, Funktionen und Bereiche für Ihre Messungen.
