KAIWEETS HTI8A - Digital Multimeter Handbuch

Sicherheitshinweise

Das Instrument wurde gemäß den Anforderungen des internationalen elektrischen Sicherheitsstandards IEC61010-1 für die Sicherheitsanforderungen elektronischer Prüfgeräte entwickelt. Das Design und die Herstellung der Instrumente entsprechen streng den Anforderungen der Überspannungssicherheitsstandards IEC61010-1 CAT.Ill 1000V und Verschmutzungsgrad 2.

Um mögliche Stromschläge, Personenschäden und andere Sicherheitsunfälle zu vermeiden, beachten Sie bitte die folgenden Spezifikationen:

• Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät verwenden, und achten Sie besonders auf Sicherheitshinweise.
• Überprüfen Sie vor der Verwendung des Geräts, ob das Gehäuse Risse oder Kunststoffschäden aufweist. Wenn ja, verwenden Sie es nicht erneut.
• Überprüfen Sie vor der Verwendung des Geräts, ob die Prüfspitze Risse oder Beschädigungen aufweist. Ersetzen Sie diese in diesem Fall durch eine des gleichen Typs und mit den gleichen elektrischen Spezifikationen.
• Bitte beachten Sie die lokalen und nationalen Sicherheitsvorschriften. Tragen Sie persönliche Schutzausrüstung (wie zugelassene Gummihandschuhe, Masken und flammhemmende Kleidung usw.), um Schäden durch Stromschlag und Lichtbogen aufgrund freiliegender gefährlicher spannungsführender Leiter zu vermeiden.

Sichere Bedienungsverfahren

• Entfernen Sie die Prüfspitze vom Gerät, bevor Sie das äußere Gehäuse oder die Batteriefachabdeckung öffnen. Verwenden Sie das Gerät nicht, wenn es auseinandergenommen ist oder die Batteriefachabdeckung geöffnet ist.
• Führen Sie beim Gebrauch der Prüfspitze Ihre Finger hinter den Fingerschutz der Prüfspitze.
• Beim Messen verbinden Sie bitte zuerst den Nullleiter oder den Erdleiter und dann den Phasenleiter; beim Trennen trennen Sie bitte zuerst den Phasenleiter und dann den Nullleiter und den Erdleiter.
• Wenn die Anzeige für niedrigen Batteriestand erscheint, ersetzen Sie die Batterie rechtzeitig, um Messfehler zu vermeiden.
• Das Gerät erfüllt die Sicherheitsstandards nur, wenn es zusammen mit der mitgelieferten Prüfspitze verwendet wird. Wenn die Prüfspitze beschädigt ist und ersetzt werden muss, muss eine Prüfspitze mit der gleichen Modellnummer und den gleichen elektrischen Spezifikationen verwendet werden.

• Verwenden Sie das Gerät nicht in der Nähe von explosiven Gasen, Dämpfen oder in feuchter Umgebung.

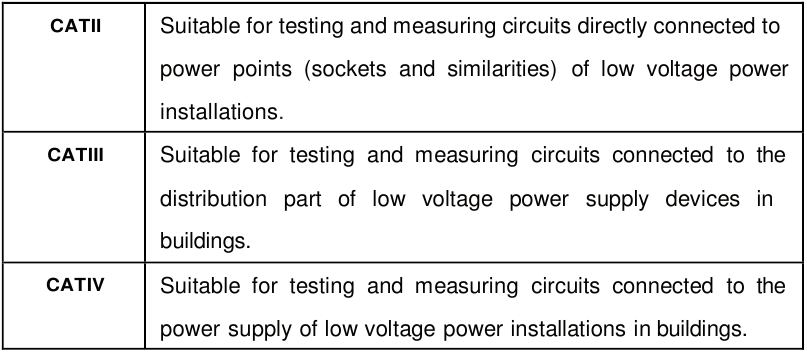

• Das Gerät ist gemäß der angegebenen Messkategorie, Spannungs- oder Stromstärke zu verwenden.
• Seien Sie vorsichtig, wenn die Messung 30V AC Effektivwert, 42V AC Spitzenwert oder 60V DC überschreitet. Bei dieser Art von Spannung besteht die Gefahr eines Stromschlags.
• Überprüfen Sie durch Messen einer bekannten Spannung, ob das Messgerät nicht normal funktioniert oder beschädigt ist, verwenden Sie es nicht erneut.

Produktbeschreibung

Bedeutung der Symbole

	Gefährliche Spannung kann vorhanden sein		Warnung; Wichtige Informationen
	AC (Wechselstrom)		AC und DC
	DC (Gleichstrom)
	Erde		Sicherung
	Niedriger Batteriestand		Doppelt isoliert
	Entspricht EU-Richtlinien
	Entsorgen Sie dieses Produkt nicht als unsortierten Siedlungsabfall.

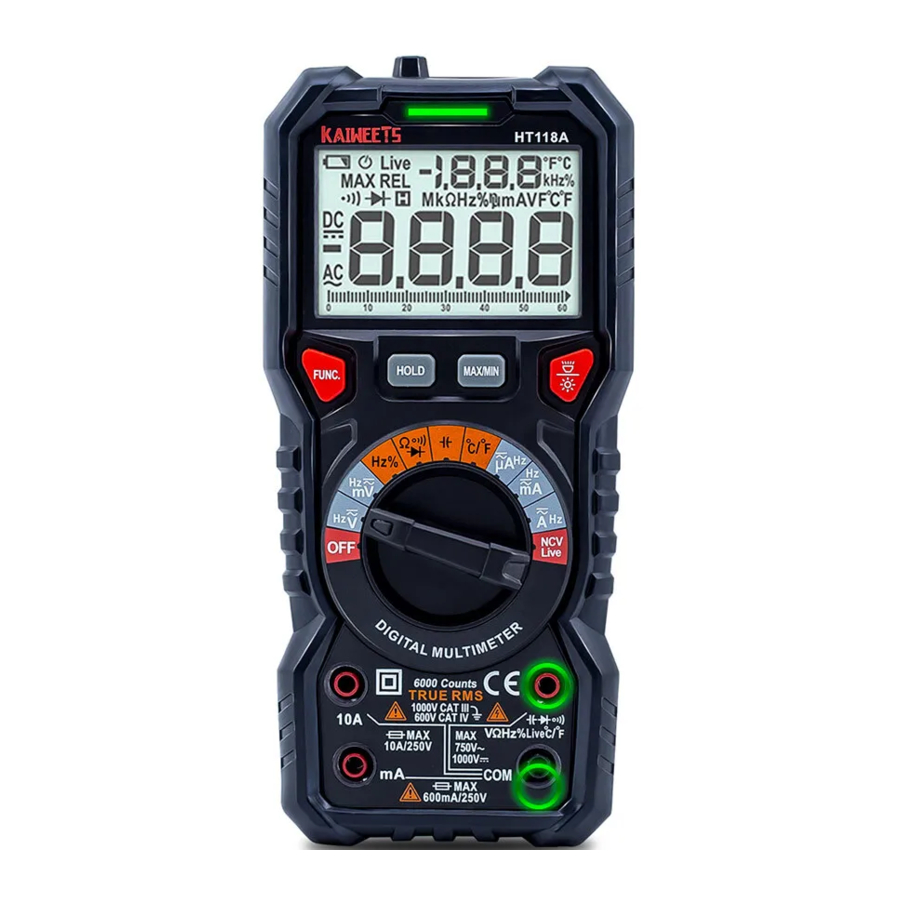

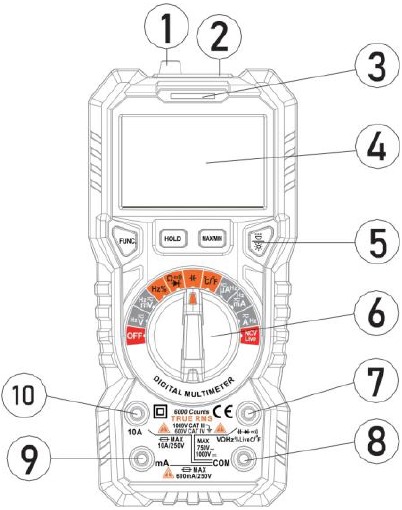

Multimeter-Funktionen

1. NCV-Sonde
2. Taschenlampe
3. Rot- / Grünlicht
4. LCD-Anzeige (zweifarbig)
5. Funktionstaste
6. Drehschalter
7. Anschluss
8. COM-Anschluss
9. mA, uA Anschluss
10. 10A Anschluss

FUNC.-Taste

	Drücken Sie die FUNC-Taste, um die entsprechende Messfunktion auszuwählen.
	Drücken Sie die Taste " HOLD" (HALTEN), um die Daten für eine einfachere Aufzeichnung zu halten. Drücken Sie die Taste erneut, um die Haltefunktion zu deaktivieren.
	Drücken Sie die MAX/MIN-Taste, um den MAX/MIN-Modus aufzurufen. In diesem Modus erfasst das Multimeter den höchsten/niedrigsten Messwert. Halten Sie diese Taste erneut gedrückt, um die Max/Min-Modi zu verlassen.
	Hintergrundbeleuchtung: Einmal drücken, um die Display-Hintergrundbeleuchtung einzuschalten. Einmal erneut drücken, um die Hintergrundbeleuchtung auszuschalten.
	Taschenlampe: Länger als 2 Sekunden gedrückt halten, um die Taschenlampe ein-/auszuschalten.

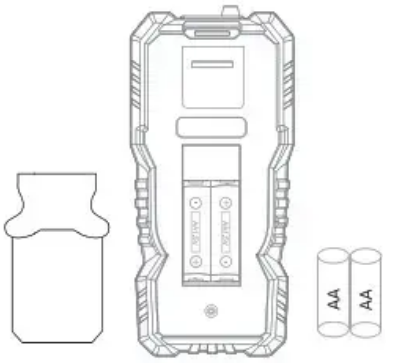

Batterie einsetzen oder wechseln

Wenn das Symbol " Ol " auf dem Display erscheint, sollte die Batterie sofort gewechselt werden. Trennen Sie die Messleitungen von den Eingangsanschlüssen des Messgeräts und schalten Sie das Messgerät aus. Entfernen Sie die Gummihülle und die Schrauben auf der Rückseite des Multimeters, um die Batterie zu wechseln.
Bringen Sie danach die Batteriefachabdeckung wieder an und ziehen Sie die Schraube fest.

Schlafmodus

• Das Messgerät wechselt automatisch in den Schlafmodus, wenn 15 Minuten lang keine Bedienung erfolgt, um Batteriestrom zu sparen. Das Drücken einer beliebigen Taste oder das Drehen des Drehschalters weckt das Messgerät auf.
• Wenn Sie die Taste "FUNC." drücken und das Messgerät einschalten, wird der Schlafmodus deaktiviert. Nach dem Ausschalten des Messgeräts wird der Schlafmodus nach dem Wiedereinschalten wiederhergestellt.


Messbetrieb

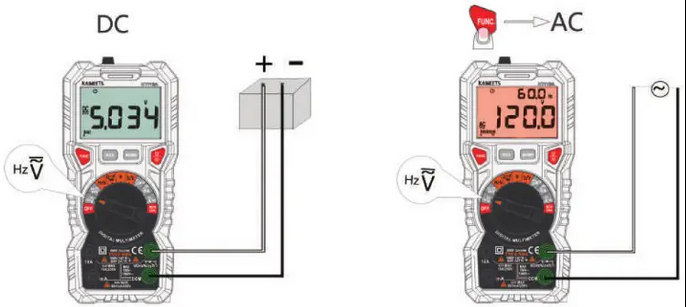

DC/AC-Spannungsmessung

Nicht zum Prüfen von DC1000V oder AC750V verwenden, da das Gerät sonst beschädigt werden könnte. Testen Sie vor der Verwendung immer eine bekannte Spannung mit dem Messgerät, um sicherzustellen, dass die Gerätefunktion intakt ist.

1. Drehen Sie den Drehschalter auf "" und wählen Sie die DC/AC-Spannungsfunktion mit der "FUNC."-Taste (FUNC.-Taste) aus.
2. Führen Sie die rote Messleitung in die Klemme ein, führen Sie die schwarze Messleitung in die "COM" Klemme ein.
3. Verbinden Sie die Messleitungen mit der zu messenden Quelle oder Last.
4. Lesen Sie die LCD-Anzeige ab; bei der Messung von AC-Spannung wird die Frequenz gleichzeitig angezeigt.

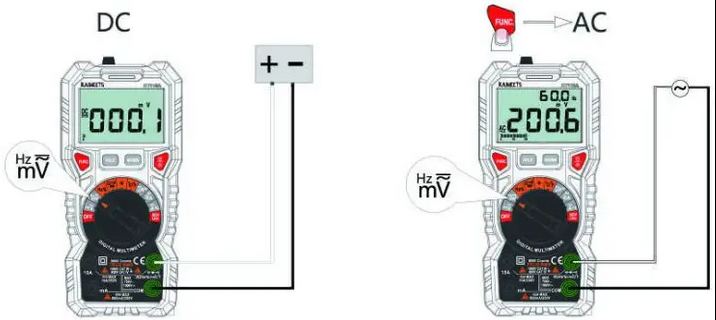

DC/AC-Spannungsmessung in mV

Nicht zum Prüfen von DC 250V verwenden, da das Gerät sonst beschädigt werden könnte. Testen Sie vor der Verwendung immer eine bekannte Spannung mit dem Messgerät, um sicherzustellen, dass die Gerätefunktion intakt ist. Testen Sie vor der Verwendung immer eine bekannte Spannung mit dem Messgerät, um sicherzustellen, dass die Gerätefunktion intakt ist.

1. Drehen Sie den Drehschalter auf "" und wählen Sie die DC/AC-Spannungsfunktion mit der "FUNC."-Taste (FUNC.-Taste) aus.
2. Führen Sie die rote Messleitung in die Klemme ein, führen Sie die schwarze Messleitung in die "COM" Klemme ein.
3. Verbinden Sie die Messleitungen mit der zu messenden Quelle oder Last.
4. Lesen Sie die LCD-Anzeige ab; bei der Messung von AC-Spannung wird die Frequenz gleichzeitig angezeigt.

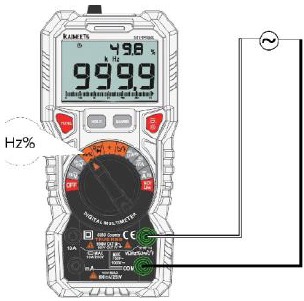

Frequenz-/Tastverhältnismessung (Hz%)

Spannungen über 10V können nicht gemessen werden, da das Gerät sonst beschädigt werden könnte.

1. Drehen Sie den Drehschalter auf "Hz%"
2. Führen Sie die rote Messleitung in die Klemme ein, führen Sie die schwarze Messleitung in die "COM" Klemme ein.
3. Verbinden Sie die Messleitungen parallel mit der zu messenden Quelle oder Schaltung, um Frequenz und Tastverhältnis zu messen.
4. Lesen Sie das Messergebnis auf dem Bildschirm ab.

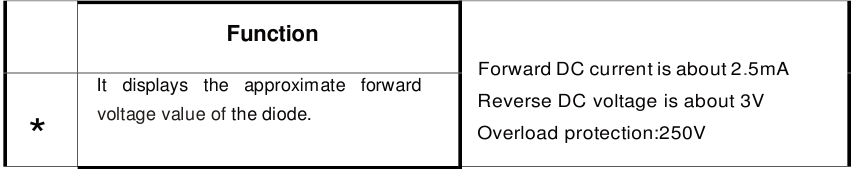

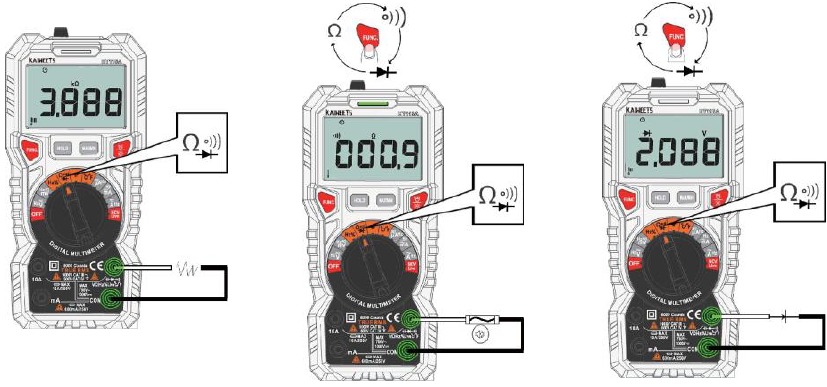

Widerstands-/Durchgangs-/Diodenmessung

Messen Sie Dioden in der Schaltung nur nach dem Trennen der Stromversorgung und dem Entladen aller Hochspannungskondensatoren. Andernfalls kann das Gerät beschädigt werden.

1. Drehen Sie den Drehschalter auf "" und wählen Sie die Widerstands-/Durchgangs-/Diodenmessfunktion mit der "FUNC."-Taste (FUNC.-Taste) aus.
2. Führen Sie die rote Messleitung in die Klemme ein, führen Sie die schwarze Messspitze in "COM" ein.
3. Verbinden Sie die Messleitungen mit der zu messenden Quelle oder Schaltung parallel oder mit der zu messenden Diode. Berühren Sie die Diodenanode mit der roten Messleitung, die schwarze Messleitung kontaktiert die Diodenkathode.
4. Lesen Sie das Messergebnis auf dem Bildschirm ab.

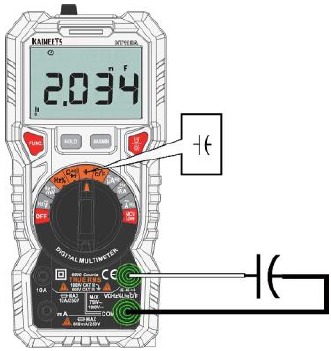

Kapazitätsmessung

Messen Sie Kapazitäten in der Schaltung nur nach dem Trennen der Stromversorgung und dem Entladen aller Hochspannungskondensatoren. Andernfalls kann das Gerät beschädigt werden und es kann zu Stromschlägen kommen.

1. Drehen Sie den Drehschalter auf "".
2. Führen Sie die rote Messleitung in die Klemme ein, führen Sie die schwarze Messleitung in die "COM" Klemme ein.
3. Kontaktieren Sie die Messspitze mit der zu messenden Schaltung oder Kapazität, messen Sie den Widerstand.
4. Lesen Sie das Messergebnis auf dem Bildschirm ab.

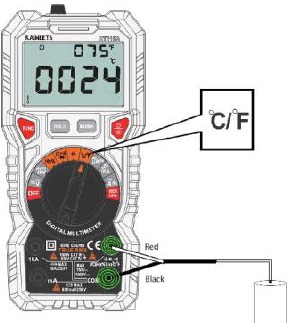

Temperaturmessung

Berühren Sie das geladene Objekt nicht, wenn Sie die Temperatur messen.

1. Drehen Sie den Drehschalter auf "°C/°F"
2. Stecken Sie das K-Typ-Thermopaar in das Messgerät. Der positive (rote) Pol des Thermopaars wird in den Eingang gesteckt, und das negative Ende (schwarz) wird in den "COM" Eingang gesteckt.
3. Berühren Sie vorsichtig das Ende des Thermopaars mit dem zu messenden Objekt. Warten Sie, bis sich der Temperaturwert stabilisiert hat, und notieren Sie dann das Ergebnis von der LCD-Anzeige.

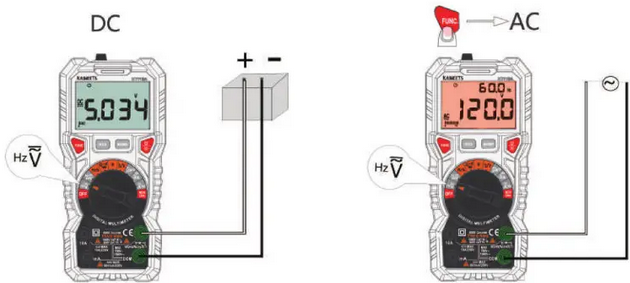

DC/AC-Strommessung

Um Schäden am Messgerät oder an der Ausrüstung zu vermeiden, überprüfen Sie vor der Messung die Sicherung und stellen Sie sicher, dass der gemessene Strom den Nenn-Maximalstrom nicht überschreitet; verwenden Sie den richtigen Eingang.

1. Drehen Sie den Drehschalter auf "" oder "" oder "" und wählen Sie die AC- oder DC-Stromfunktion mit der "FUNC."-Taste (FUNC.-Taste) aus.
2. Führen Sie die rote Messleitung in die "mA" Klemme oder "10A" Klemme ein, führen Sie die schwarze Messleitung in die "COM" Klemme ein.
3. Trennen Sie die Stromversorgung des zu prüfenden Stromkreises; verbinden Sie das Messgerät mit dem Prüfstromkreis, und schalten Sie dann die Stromversorgung des Stromkreises ein.
4. Lesen Sie das Messergebnis auf dem Bildschirm ab. Bei der Messung von AC-Strom wird die Frequenz gleichzeitig auf dem LCD angezeigt.

   	Rote Messleitung	Schwarze Messleitung
   	mA	COM
   	mA	COM
   	10A	COM

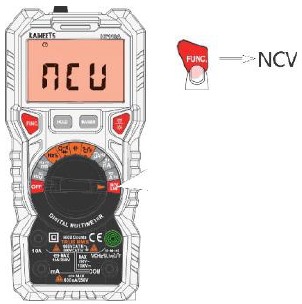

NCV-Test

Um mögliche Unfälle wie Stromschläge oder Personenschäden zu vermeiden, beachten Sie bitte die Sicherheitsvorschriften.

1. Drehen Sie den Drehschalter auf "NCV Live" und schalten Sie die NCV-Testfunktion mit der "FUNC."-Taste (FUNC.-Taste) ein. Das Messgerät zeigt "NCV" an.
2. Führen Sie dann die NCV-Messspitze allmählich an den erfassten Punkt heran.
3. Wenn das Messgerät schwache AC-Signale erkennt, leuchtet die grüne Anzeige auf und das Messgerät piept langsam.
4. Wenn das Messgerät starke AC-Signale erkennt, leuchtet die rote Anzeige auf und das Messgerät piept schnell.

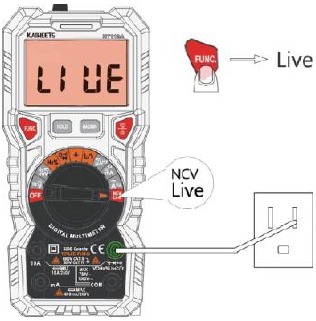

Live-Test

Um mögliche Unfälle wie Stromschläge oder Personenschäden zu vermeiden, beachten Sie bitte die Sicherheitsvorschriften.

1. Drehen Sie den Drehschalter auf "NCV Live ", und schalten Sie die Live-Testfunktion mit der "FUNC."-Taste (FUNC.-Taste) ein. Das Messgerät zeigt "LIVE" an.
2. Führen Sie die rote Messleitung in die "" Klemme ein. Berühren Sie dann mit der Messspitze den Prüfpunkt.
3. Wenn das Messgerät schwache AC-Signale erkennt, leuchtet die grüne Anzeige auf und das Messgerät piept langsam.
4. Wenn das Messgerät starke AC-Signale erkennt, leuchtet die rote Anzeige auf und das Messgerät piept schnell.

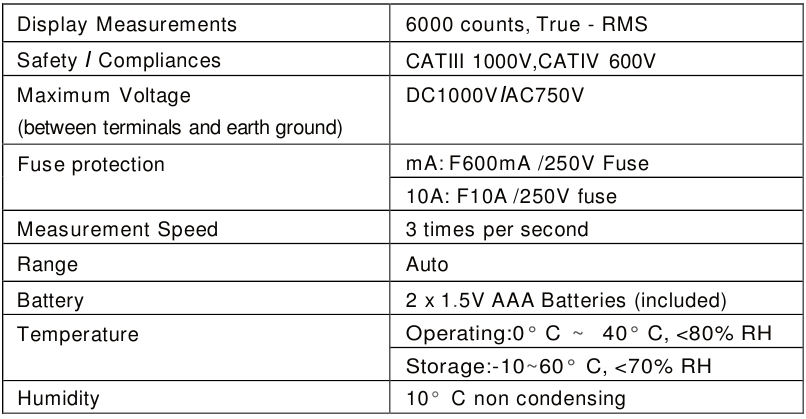

Allgemeine Spezifikationen

Genauigkeitsspezifikationen

Die Genauigkeit gilt innerhalb eines Jahres nach der Kalibrierung.
Referenzbedingungen: Umgebungstemperatur 18°C bis 28°C, die relative Luftfeuchtigkeit beträgt nicht mehr als 80%.
Genauigkeit: ± (%Anzeigewert + Ziffer).

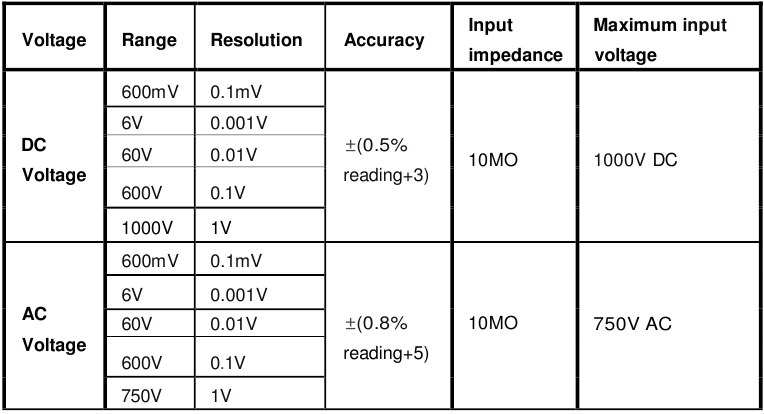

DC/AC-Spannung

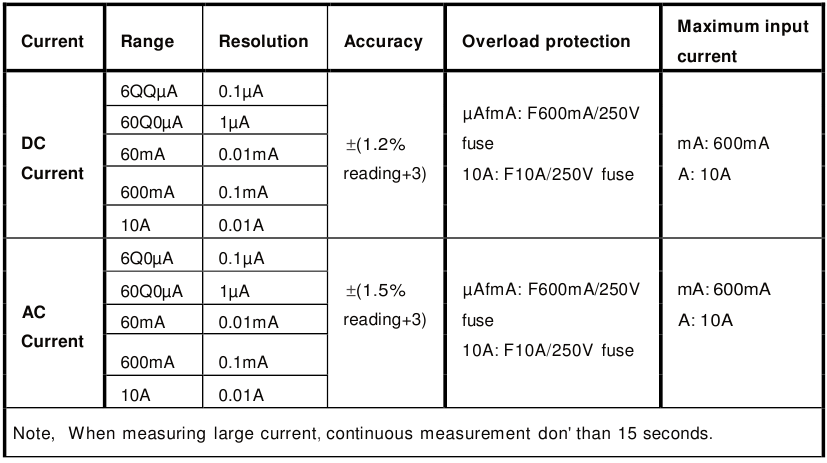

DC/AC-Strom

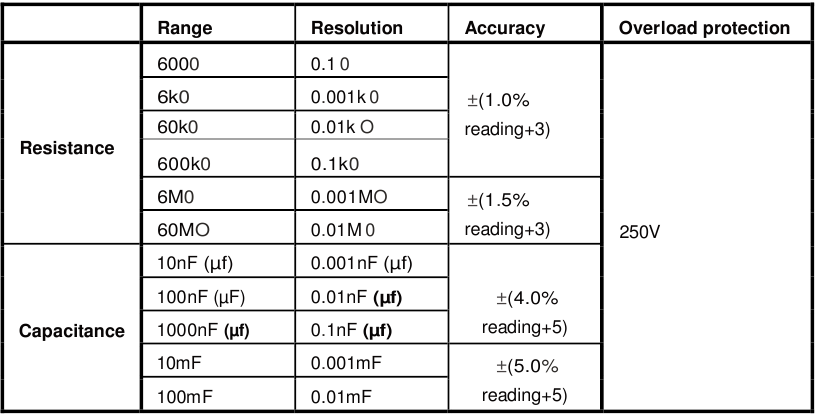

Widerstand/Kapazität

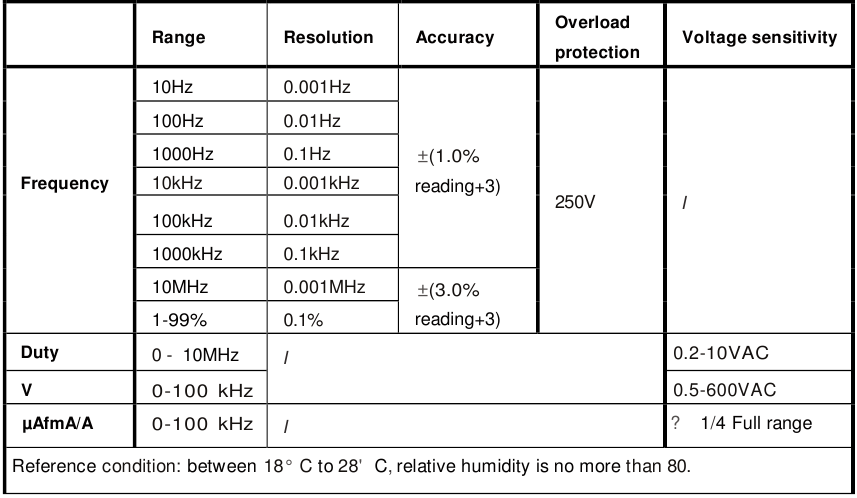

Frequenz/Tastverhältnis

Wartung

Reinigung

Falls sich Staub am Anschluss befindet oder der Anschluss nass ist, kann dies zu Messfehlern führen. Bitte reinigen Sie das Gerät gemäß den folgenden Schritten:

1. Schalten Sie die Stromversorgung des Geräts aus und entfernen Sie die Prüfsonde.
2. Drehen Sie das Gerät um und schütteln Sie den im Eingangsanschluss angesammelten Staub heraus. Wischen Sie das äußere Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel ab; verwenden Sie keine Scheuermittel oder Lösungsmittel. Wischen Sie die Kontakte jedes Eingangsanschlusses mit einem sauberen, in Alkohol getauchten Wattestäbchen ab.

Bitte halten Sie das Innere des Geräts stets sauber und trocken, um Stromschläge oder Schäden am Gerät zu vermeiden.

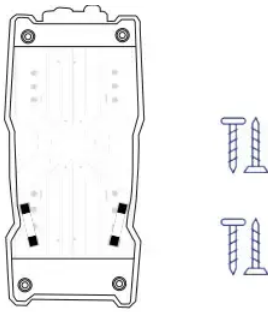

Sicherung ersetzen

1. Schalten Sie die Stromversorgung des Geräts aus und entfernen Sie die Prüfsonde vom Gerät.
2. Verwenden Sie einen Schraubendreher, um die Schrauben der hinteren Abdeckung zu lösen und die hintere Abdeckung zu entfernen.
3. Entfernen Sie die durchgebrannte Sicherung, ersetzen Sie sie durch eine neue Sicherung gleicher Spezifikationen und stellen Sie sicher, dass die Sicherung im Sicherheitsclip befestigt ist.
4. Installieren Sie die hintere Abdeckung, befestigen und verschrauben Sie sie.
