Launch Creader Professional 123X - OBD2-Scanner Diagnosegerät Kurzanleitung

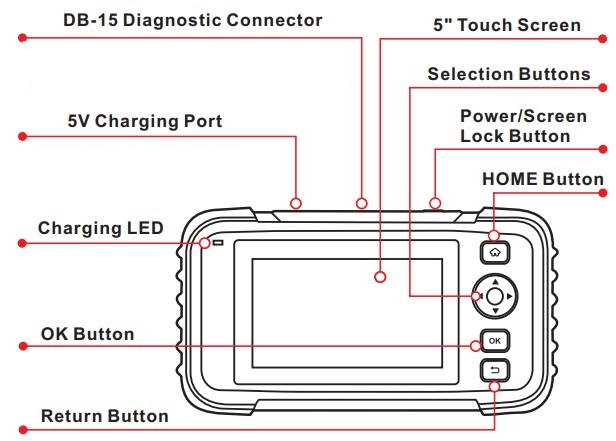

Display-Tablet

• DB-15 Diagnoseanschluss
  (Zum Anschluss an den DLC (Data Link Connector) des Fahrzeugs über das Diagnosekabel.)
• 5V Ladeanschluss
  (Zum Anschluss an eine externe Gleichstromquelle (DC-Stromversorgung) zum Laden des Geräts.)
• Lade-LED
  (Rot: Lädt. Grün: Vollständig geladen.)
• OK (Bestätigen)-Taste
• Return (Zurück)-Taste
• 5" Touchscreen
• Auswahltasten
• Power/Screen Lock (Ein-/Aus-/Bildschirmsperre)-Taste
• HOME (Start)-Taste

Laden & Einschalten

Es sind zwei Lademethoden verfügbar:

Über Ladekabel: Stecken Sie ein Ende des mitgelieferten Ladekabels in den 5V-Ladeanschluss des Geräts und das andere Ende an eine externe Gleichstromquelle (DC-Stromversorgung).

Über Diagnosekabel: Stecken Sie ein Ende des Diagnosekabels in den DB-15-Anschluss des Geräts und das andere Ende in den DLC des Fahrzeugs.
Sobald die Lade-LED dauerhaft grün leuchtet, ist der Akku vollständig geladen.

Drücken Sie die [Power (Ein/Aus)]-Taste, um es einzuschalten.

Erste Schritte

Wenn Sie dieses Gerät zum ersten Mal verwenden, müssen Sie einige Systemeinstellungen vornehmen und die Diagnosesoftware mit der neuesten Version synchronisieren.

Befolgen Sie die folgenden Schritte, um fortzufahren.

Vorbereitung

1. Schalten Sie die Zündung aus.

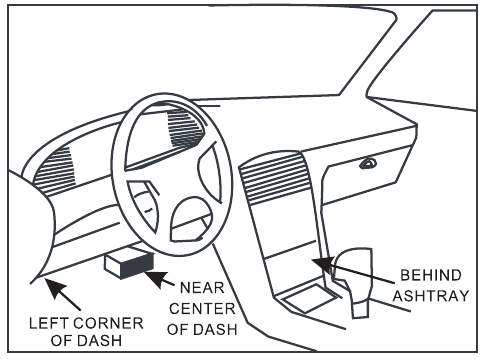

2. Suchen Sie den DLC des Fahrzeugs: Dieser verfügt über standardmäßige 16 Pins und befindet sich normalerweise auf der Fahrerseite, etwa 12 Zoll von der Mitte des Armaturenbretts entfernt. Siehe Abbildung DLC Position. Wenn der DLC nicht unter dem Armaturenbrett vorhanden ist, wird ein Etikett mit seiner Position angegeben.

   Falls kein DLC gefunden wird, schlagen Sie bitte im Reparaturhandbuch des Automobils nach.

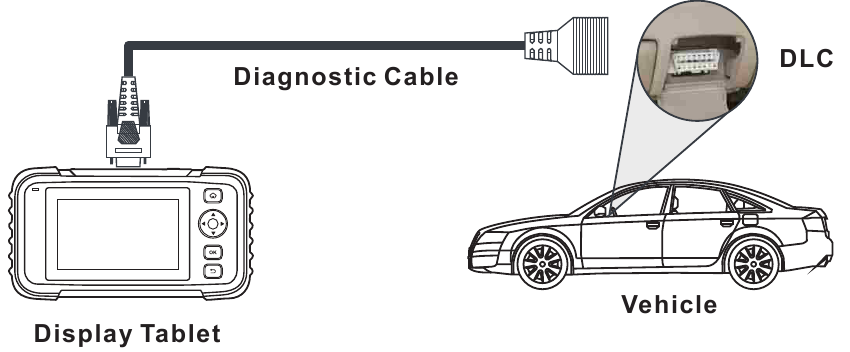

3. Stecken Sie ein Ende des Diagnosekabels in den DB-15-Anschluss des Geräts und ziehen Sie die unverlierbaren Schrauben fest. Verbinden Sie das andere Ende mit dem DLC des Fahrzeugs.

   *Hinweis: Das Gerät funktioniert NUR mit 12V-Personenkraftwagen, die mit einer standardmäßigen OBD-II-Diagnosebuchse ausgestattet sind.
4. Schalten Sie die Zündung ein.

Diagnose starten

AutoDetect und manuelle Diagnose werden unterstützt. Wenn die AutoDetect fehlschlägt, können Sie die VIN manuell eingeben oder die AutoDetect-Sitzung beenden, um in den manuellen Diagnosemodus zu wechseln.

*Hinweis: Wenn "Automatic detection on connect" (Automatische Erkennung bei Verbindung) in "Settings" (Einstellungen) auf ON (EIN) gesetzt ist, kann dieser Schritt ignoriert werden.
