Kärcher K7 Premium Full Control Handbuch

Sicherheitshinweise

Bitte lesen und beachten Sie diese Originalbetriebsanleitung vor der ersten Inbetriebnahme Ihres Gerätes und bewahren Sie diese für eine spätere Nutzung oder Nachbesitzer auf.

Zusätzlich zu den hierin enthaltenen Hinweisen müssen die allgemeinen Sicherheitsbestimmungen und Unfallverhütungsvorschriften des Gesetzgebers beachtet werden.

Am Gerät angebrachte Warnungen und Hinweise geben wichtige Hinweise für den sicheren Betrieb.

Gefahrenstufen

Hinweis auf eine unmittelbare Gefahr, die zu schweren Verletzungen oder zum Tod führt.

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Verletzungen oder zum Tod führen kann.

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG
Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Elektrische Komponenten

Stromschlaggefahr.

• Berühren Sie den Netzstecker und die Steckdose niemals mit nassen Händen.
• Überprüfen Sie das Netzkabel mit Netzstecker vor jeder Benutzung auf Beschädigungen. Lassen Sie ein beschädigtes Netzkabel umgehend durch einen autorisierten Kundendienst / Elektriker ersetzen.
  Betreiben Sie kein Gerät, wenn das Netzkabel beschädigt ist.
• Alle stromführenden Teile im Arbeitsbereich müssen vor Strahlwasser geschützt sein.
• Der Netzstecker und die Kupplung eines Verlängerungskabels müssen wasserdicht sein und dürfen niemals im Wasser liegen. Darüber hinaus darf die Kupplung niemals auf dem Boden liegen. Es wird die Verwendung von Kabeltrommeln empfohlen, die sicherstellen, dass die Steckdosen mindestens 60 mm über dem Boden liegen.
• Stellen Sie sicher, dass das Netzkabel oder Verlängerungskabel nicht durch Überfahren, Einklemmen, Ziehen oder ähnliches beschädigt wird. Schützen Sie die Netzkabel vor Hitze, Öl und scharfen Kanten.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker vor allen Pflege- und Wartungsarbeiten.
• Reparaturarbeiten und Arbeiten an den elektrischen Komponenten dürfen nur von einem autorisierten Kundendienst durchgeführt werden.

• Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die von einem Elektriker gemäß IEC 60364 installiert wurde.
• Das Gerät darf nur an Wechselstrom angeschlossen werden. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.
• Schutzklasse I - Geräte dürfen nur an Steckdosen mit ordnungsgemäßer Erdung angeschlossen werden.
• Aus Sicherheitsgründen empfehlen wir, das Gerät nur über einen Fehlerstromschutzschalter (max. 30 mA) zu betreiben.
• Ein ungeeignetes elektrisches Verlängerungskabel kann gefährlich sein. Verwenden Sie nur ein dafür zugelassenes und gekennzeichnetes elektrisches Verlängerungskabel mit ausreichendem Kabelquerschnitt im Freien: 1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2
• Wickeln Sie das Verlängerungskabel immer vollständig von der Kabeltrommel ab.

Sicherer Umgang

• Der Benutzer muss das Gerät bestimmungsgemäß verwenden. Die Person muss die örtlichen Gegebenheiten berücksichtigen und bei der Arbeit mit dem Gerät auf andere Personen in der Nähe achten.
• Überprüfen Sie wichtige Komponenten wie Hochdruckschlauch, Handspritzpistole und Sicherheitseinrichtungen vor jeder Inbetriebnahme auf Beschädigungen. Ersetzen Sie beschädigte Komponenten sofort. Betreiben Sie das Gerät nicht mit beschädigten Komponenten.
• Hochdruckstrahlen können bei unsachgemäßer Verwendung gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, unter Spannung stehende elektrische Geräte oder auf das Gerät selbst gerichtet werden.
• Der Hochdruckstrahl darf nicht auf andere Personen oder den Benutzer selbst gerichtet werden, um Kleidung oder Schuhe zu reinigen.
• Fahrzeugreifen/-ventile sind anfällig für Beschädigungen durch den Hochdruckstrahl und können platzen. Ein erstes Anzeichen dafür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/-ventile sind gefährlich. Halten Sie beim Reinigen einen Mindeststrahlabstand von 30 cm ein!

• Verwenden Sie das Gerät nicht, wenn sich andere Personen in der Nähe befinden, es sei denn, diese tragen ebenfalls Schutzkleidung.
• Das Gerät darf nicht von Kindern oder Personen bedient werden, die nicht entsprechend unterwiesen wurden.
• Dieses Gerät ist nicht dazu bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder Kenntnis benutzt zu werden, es sei denn, sie werden von einer für ihre Sicherheit zuständigen Person begleitet und beaufsichtigt oder haben genaue Anweisungen zur Verwendung dieses Geräts erhalten und die daraus resultierenden Risiken verstanden.
• Kinder dürfen nicht mit diesem Gerät spielen.
• Beaufsichtigen Sie Kinder, um zu verhindern, dass sie mit dem Gerät spielen.

• Schaffen Sie Standsicherheit für das Gerät vor allen Arbeiten am oder mit dem Gerät, um Unfälle oder Beschädigungen zu vermeiden.
• Der aus der Hochdruckdüse austretende Wasserstrahl führt zu einer Rückstoßkraft, die auf die Handspritzpistole wirkt. Stellen Sie sicher, dass Sie einen festen Stand haben und die Handspritzpistole und das Strahlrohr fest halten.
• Lassen Sie das Gerät niemals unbeaufsichtigt, solange es in Betrieb ist.

ACHTUNG

• Bei längeren Pausen schalten Sie das Gerät am Hauptschalter / Geräteschalter aus oder ziehen Sie den Netzstecker.
• Betreiben Sie das Gerät nicht bei Temperaturen unter 0°C.

Weitere Risiken

• Das Gerät darf nicht in explosionsgefährdeten Atmosphären betrieben werden.
• Verwenden Sie das Gerät niemals zur Reinigung von Gegenständen, die gefährliche Substanzen (z.B. Asbest) enthalten.
• Sprühen Sie keine brennbaren Flüssigkeiten.
• Niemals lösemittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu gehören Benzin, Farbverdünner und Heizöl. Der Sprühnebel ist hochentzündlich, explosionsgefährlich und giftig. Verwenden Sie kein Aceton, unverdünnte Säuren und Lösungsmittel, da diese die am Gerät verwendeten Materialien korrodieren.
• Halten Sie Verpackungsfolien von Kindern fern, es besteht Erstickungsgefahr!

• Gemäß den geltenden Vorschriften darf das Gerät niemals ohne Systemtrenner am Trinkwassernetz verwendet werden. Stellen Sie sicher, dass der Anschluss Ihrer Gebäude-Wasserinstallation, an der der Hochdruckreiniger betrieben wird, mit einem Systemtrenner gemäß EN 12729 Typ BA ausgestattet ist.
• Wasser, das einen Systemtrenner durchflossen hat, gilt nicht mehr als Trinkwasser.
• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Sicherheit des Gerätes. Verwenden Sie nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen.
• Beim Trennen des Zulauf- oder Hochdruckschlauches kann nach dem Betrieb heißes Wasser aus den Anschlüssen austreten.

• Beachten Sie das Gewicht des Gerätes bei der Auswahl des Lagerortes und beim Transport (siehe technische Daten), um Unfälle oder Verletzungen zu vermeiden.
• Mehrere Stunden ununterbrochener Gebrauch des Gerätes kann in seltenen Fällen zu Taubheitsgefühlen in den Händen führen.
  • Tragen Sie Handschuhe.
  • Halten Sie die Hände warm.
  • Machen Sie regelmäßig Pausen.

Arbeiten mit Reinigungsmittel

• Dieses Gerät wurde für die Verwendung mit vom Hersteller gelieferten oder empfohlenen Reinigungsmitteln entwickelt. Die Verwendung anderer Reinigungs- oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen.
• Die unsachgemäße Verwendung von Reinigungsmitteln kann schwere Verletzungen oder Vergiftungen verursachen.
• Bewahren Sie Reinigungsmittel außerhalb der Reichweite von Kindern auf.

Sicherheitseinrichtungen

• Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Netzschalter

Der Geräteschalter verhindert ein unbeabsichtigtes Einschalten des Gerätes.

Sperre Handspritzpistole

Diese Sperre verriegelt den Hebel der Handspritzpistole und verhindert ein unbeabsichtigtes Starten des Gerätes.

Überströmventil mit Druckschalter

Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl wird gestoppt. Wird der Hebel gezogen, wird die Pumpe wieder eingeschaltet.

Motorschutzschalter

Der Motorschutzschalter schaltet das Gerät bei hoher Stromaufnahme ab.

Symbole am Gerät

Der Hochdruckstrahl darf nicht auf Personen, Tiere, unter Spannung stehende elektrische Geräte oder auf das Gerät selbst gerichtet werden.

Das Gerät darf nicht direkt an das öffentliche Trinkwassernetz angeschlossen werden.

Persönliche Schutzausrüstung

• Tragen Sie Schutzkleidung und Schutzbrille zum Schutz vor Spritzwasser oder Schmutz.
• Beim Einsatz von Hochdruckreinigern können Aerosole entstehen. Das Einatmen von Aerosolen kann zu Gesundheitsschäden führen.
  • Je nach Anwendung können für die Hochdruckreinigung vollständig abgeschirmte Düsen (z. B. Flächenreiniger) verwendet werden, die die Emission wässriger Aerosole erheblich reduzieren.
  • Die Verwendung einer solchen Abschirmung ist nicht bei allen Anwendungen möglich.
  • Falls der Einsatz einer vollständig abgeschirmten Düse nicht möglich ist, sollte je nach zu reinigender Umgebung ein Atemschutzgerät der Kategorie FFP 2 oder ähnliches verwendet werden.

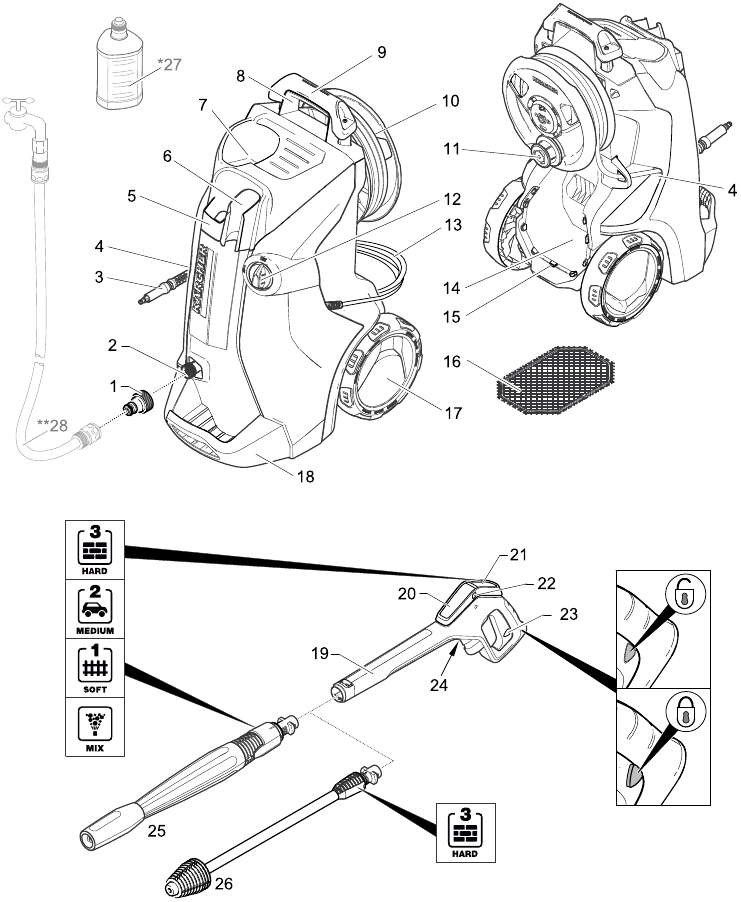

Gerätebeschreibung

Diese Betriebsanleitung beschreibt die maximale Ausstattung. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

1. Kupplungselement für Wasseranschluss
2. Wasseranschluss mit integriertem Sieb
3. Hochdruckschlauch
4. Schlauchführung
5. Aufbewahrung für Strahlrohre
6. Aufbewahrung / Parkposition für Handspritzpistole
7. Anschluss für Plug 'n' Clean Reinigungsmittel
8. Tragegriff
9. Transportgriff, abnehmbar
10. Hochdruckschlauchtrommel
11. Handkurbel für Schlauchtrommel
12. Geräteschalter „0/OFF" (0/AUS) / „I/ON" (I/EIN)
13. Netzkabel mit Netzstecker
14. Zubehörfach
15. Haken zur Befestigung des Netzes
16. Netz für Zubehörfach
17. Laufrad
18. Standfuß mit Tragegriff
19. Full Control Handspritzpistole
20. Batteriefach
21. LED-Druckanzeige MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22. Batteriefachverriegelung
23. Sperre Handspritzpistole
24. Taste zum Lösen des Hochdruckschlauches von der Handspritzpistole
25. Full Control Strahlrohr Vario Power
    Für die gängigsten Reinigungsaufgaben
    Druckstufen: HARD / MEDIUM / SOFT / MIX
26. Full Control Strahlrohr Dreckfräser
    Für starke Verschmutzungen Druckstufe: HARD
    * Optionales Zubehör
27. Plug 'n' Clean Reinigungsmittelflasche mit Verschlusskappe
    ** nicht im Lieferumfang enthalten
28. Wasserzulaufschlauch

Sonderzubehör

Sonderzubehör erweitert die Einsatzmöglichkeiten Ihres Gerätes. Für weitere Informationen wenden Sie sich bitte an Ihren KÄRCHER Fachhändler.

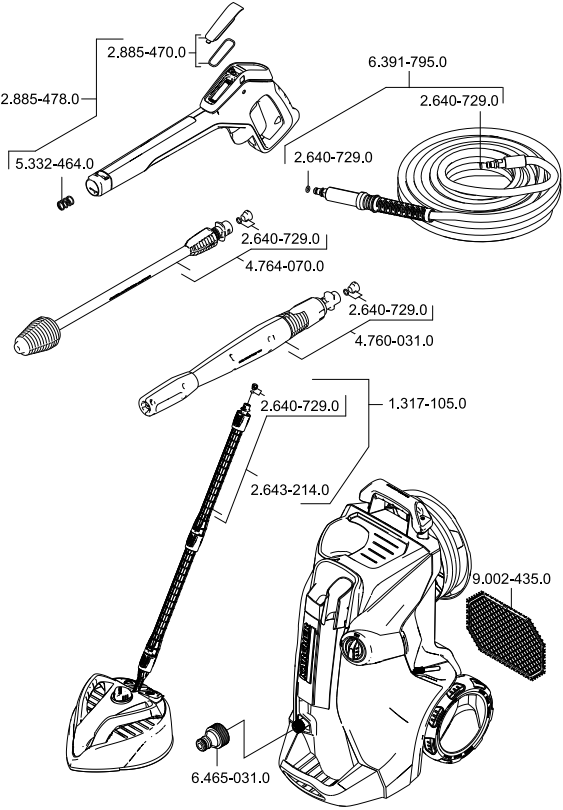

Ersatzteile

Verwenden Sie nur Original KÄRCHER Ersatzteile.

Lieferumfang

Der Lieferumfang des Gerätes ist auf der Verpackung abgebildet. Prüfen Sie den Inhalt beim Auspacken auf Vollständigkeit.
Bei fehlendem Zubehör oder Transportschäden wenden Sie sich bitte an Ihren Händler.

Zusätzlich erforderlich

• Gewebeverstärkter Wasserschlauch mit handelsüblicher Kupplung.
  • Mindestdurchmesser, 1/2 Zoll (13 mm).
  • Mindestlänge 7,5 m.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger nur für Privathaushalte:

• zur Reinigung von Maschinen, Fahrzeugen, Gebäuden, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mittels Hochdruckwasserstrahl (bei Bedarf mit zusätzlichen Reinigungsmitteln).
• mit von KÄRCHER zugelassenem Zubehör, Ersatzteilen und Reinigungsmitteln. Beachten Sie die den Reinigungsmitteln beiliegenden Informationen.

Umweltschutz

Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:
www.kaercher.com/REACH

Das Verpackungsmaterial ist recycelbar. Bitte entsorgen Sie die Verpackung umweltgerecht.

Altgeräte enthalten wertvolle recycelbare Materialien, die ordnungsgemäß recycelt werden sollten. Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte entsorgen Sie Altgeräte und Batterien oder Akkus umweltfreundlich.

Reinigungsvorgänge, bei denen ölhaltiges Abwasser entsteht, z. B. Motorwäschen, Unterbodenwäschen, dürfen nur an Waschanlagen mit Ölabscheider durchgeführt werden.
Arbeiten mit Reinigungsmitteln dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an das Kanalisationssystem durchgeführt werden. Lassen Sie keine Reinigungsmittel in Gewässer oder Erde gelangen.
Die Entnahme von Wasser aus öffentlichen Gewässern ist in einigen Ländern verboten.

Montage

Montieren Sie lose, mit dem Gerät gelieferte Teile vor der Inbetriebnahme.

Netz am Zubehörfach anbringen

Hängen Sie das Netz in die auf der Abbildung gezeigten Haken ein.

Inbetriebnahme

• Stellen Sie das Gerät auf einer ebenen Fläche ab.


• Führen Sie den Hochdruckschlauch von hinten durch die Schlauchführung.


• Schieben Sie den Hochdruckschlauch in die Handspritzpistole, bis er hörbar einrastet.
  Hinweis: Achten Sie auf die korrekte Ausrichtung des Anschlussnippels.
  Überprüfen Sie die sichere Verbindung, indem Sie am Hochdruckschlauch ziehen.
• Wickeln Sie den Hochdruckschlauch von der Schlauchtrommel ab.
• Stecken Sie den Netzstecker in die Steckdose.

Wasserversorgung

Anschlusswerte siehe Typenschild/technische Daten.

ACHTUNG
Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER Wasserfilters (optionales Zubehör, Bestell-Nr. 4.730-059) empfohlen.

Wasserversorgung aus dem Leitungsnetz

Beachten Sie die Vorschriften des Wasserversorgers.

ACHTUNG
Schlauchkupplungen aus Metall mit Aquastop können die Pumpe beschädigen! Bitte verwenden Sie Kunststoffkupplungen oder KÄRCHER Messingkupplungen.

• Schrauben Sie das Kupplungselement an den Wasseranschluss des Geräts.
• Befestigen Sie den Wasserzufuhrschlauch an der Kupplung des Wasseranschlusses.
• Schließen Sie den Wasserzufuhrschlauch an die Wasserversorgung an.
• Drehen Sie den Wasserhahn vollständig auf.

Wasseransaugung aus offenen Behältern

Dieser Hochdruckreiniger ist für den Betrieb mit dem KÄRCHER Saugschlauch mit Rückschlagventil (optionales Zubehör, Bestell-Nr. 2.643-100) geeignet, um Oberflächenwasser, z. B. aus Regentonnen oder Teichen, anzusaugen (siehe Angaben zur max. Ansaughöhe).

Hinweis: Beim Ansaugbetrieb ist die Kupplung für den Wasseranschluss nicht erforderlich.

• Füllen Sie den Saugschlauch mit Wasser.
• Schrauben Sie den Saugschlauch in den Wasseranschluss des Geräts und führen Sie ihn in die Wasserquelle (z. B. Regentonne).

Entlüften Sie das Gerät vor dem Betrieb wie folgt:

• Schalten Sie das Gerät "I/ON" (Ein).
• Entriegeln Sie den Hebel der Handspritzpistole.
• Drücken Sie den Hebel der Handspritzpistole, das Gerät schaltet sich ein.
• Lassen Sie das Gerät (max. 2 Minuten) laufen, bis das Wasser blasenfrei aus der Handspritzpistole austritt.
• Lassen Sie den Hebel der Handspritzpistole los.
• Verriegeln Sie den Hebel der Handspritzpistole.

Betrieb

ACHTUNG
Trockenlauf von mehr als 2 Minuten führt zu Schäden an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, schalten Sie es aus und gehen Sie gemäß den Anweisungen im Kapitel "Troubleshooting" (Fehlerbehebung) vor.

Hochdruckbetrieb

Halten Sie beim Reinigen lackierter Oberflächen mit dem Strahl einen Abstand von mindestens 30 cm ein, um Beschädigungen zu vermeiden.

ACHTUNG
Autoreifen, Lack oder empfindliche Oberflächen wie Holz sollten nicht mit dem Dreckfräser gereinigt werden, da Beschädigungsgefahr besteht.

• Wählen Sie ein für die Reinigungsaufgabe geeignetes Strahlrohr.


• Schieben Sie das Strahlrohr in die Handspritzpistole und befestigen Sie es durch eine 90°-Drehung.
• Schalten Sie das Gerät "I/ON" (Ein).
• Entriegeln Sie den Hebel der Handspritzpistole.
• Drücken Sie den Hebel der Handspritzpistole, das Gerät schaltet sich ein.
  Hinweis: Lassen Sie den Hebel der Handspritzpistole los; das Gerät schaltet sich wieder aus. Hoher Druck bleibt im System.

Full Control Strahlrohr Vario Power

• Drehen Sie das Strahlrohr, bis die LED der gewünschten Druckstufe an der Druckanzeige der Handspritzpistole leuchtet.

Full Control System

Die Druckanzeige an der Handspritzpistole zeigt während des Betriebs mit einem Full Control Strahlrohr die aktuell eingestellte Druckstufe an.

Hinweis: Die Druckanzeige ist beim Betrieb mit dem T-Racer und anderem Zubehör nicht aussagekräftig.

Druckstufe		Beispielsweise empfohlen für
	HART	Steinterrassen aus Pflastersteinen oder Waschbeton, Asphalt, Metalloberflächen, Gartengeräte (Schubkarre, Spaten usw.)
	MITTEL	Kraftfahrzeug / Motorrad, Ziegeloberflächen, verputzte Wände, Kunststoffmöbel
	WEICH	Holzoberflächen, Fahrräder, Sandsteinoberflächen, Rattanmöbel
	MIX	Betrieb mit Reinigungsmittel

ACHTUNG
Die Empfindlichkeit der Materialien kann je nach Alter und Zustand stark variieren. Die sogenannten Empfehlungen sind unverbindlich.

Betrieb mit Reinigungsmittel

Die meisten KÄRCHER Reinigungsmittel sind gebrauchsfertig in einer Plug 'n' Clean Reinigungsmittelflasche erhältlich.

Hinweis: Reinigungsmittel kann nur hinzugefügt werden, wenn das Gerät im Niederdruckmodus betrieben wird.

Bei der Verwendung von Reinigungsmitteln ist das vom Reinigungsmittelhersteller herausgegebene Sicherheitsdatenblatt zu beachten, insbesondere die Hinweise zur persönlichen Schutzausrüstung.

• Entfernen Sie die Kappe der Plug 'n' Clean Reinigungsmittelflasche.


• Schieben Sie die Reinigungsmittelflasche mit der Öffnung nach unten in den Anschluss für das Plug 'n' Clean Reinigungsmittel.
• Verwenden Sie das Vario Power Strahlrohr.
• Drehen Sie das Strahlrohr auf "MIX" (Mischen), bis die LED "MIX" (Mischen) an der Druckanzeige der Handspritzpistole leuchtet.

Hinweis: Dadurch wird das Reinigungsmittel dem Wasserstrahl beigemischt.

Empfohlene Reinigungsmethode

• Sprühen Sie das Reinigungsmittel sparsam auf die trockene Oberfläche und lassen Sie es einwirken, aber nicht antrocknen.
• Sprühen Sie den gelösten Schmutz mit dem Hochdruckstrahl ab.

Nach dem Betrieb mit Reinigungsmittel

• Entnehmen Sie die Plug 'n' Clean Reinigungsmittelflasche aus der Aufnahme und verschließen Sie diese mit dem Deckel.
• Legen Sie die Reinigungsmittelflasche zur Aufbewahrung mit der Kappe nach oben in die Halterung.

Betrieb unterbrechen

• Lassen Sie den Hebel der Handspritzpistole los.
• Verriegeln Sie den Hebel der Handspritzpistole.

• Setzen Sie die Handspritzpistole mit dem Strahlrohr in die Parkposition.
• Bei längeren Pausen (mehr als 5 Minuten) schalten Sie das Gerät auch mit dem Schalter "0/OFF" (Aus) aus.

Betrieb beenden

• Lassen Sie den Hebel der Handspritzpistole los.
• Schalten Sie das Gerät "0/OFF" (Aus).
• Ziehen Sie den Netzstecker aus der Steckdose.

Trennen Sie den Hochdruckschlauch erst von der Handspritzpistole oder dem Gerät, wenn kein Druck mehr im System ist.

• Drehen Sie den Wasserhahn zu.
• Drücken Sie den Hebel der Handspritzpistole, um eventuell verbleibenden Druck im System abzulassen.
• Lassen Sie den Hebel der Handspritzpistole los.
• Verriegeln Sie den Hebel der Handspritzpistole.

Beim Trennen des Versorgungs- oder Hochdruckschlauches kann nach dem Betrieb heißes Wasser aus den Anschlüssen austreten.

• Trennen Sie das Gerät von der Wasserversorgung.

Transport

Verletzungs- oder Beschädigungsgefahr!
Beachten Sie das Gewicht des Geräts während des Transports.

Beim Transport von Hand

• Heben Sie das Gerät am Tragegriff an und tragen Sie es.
• Ziehen Sie den Transportgriff heraus, bis er hörbar einrastet.
  Ziehen Sie das Gerät am Transportgriff.

Beim Transport in Fahrzeugen

• Vor dem horizontalen Transport: Entnehmen Sie die Plug 'n' Clean Reinigungsmittelflasche aus der Aufnahme und verschließen Sie diese mit dem Deckel.
• Sichern Sie das Gerät gegen Verschieben und Umkippen.

Lagerung

Verletzungs- oder Beschädigungsgefahr!
Gerätegewicht bei der Lagerung beachten.

Gerät einlagern

• Gerät auf einer ebenen Fläche abstellen.
• Sprühlanze von der Handspritzpistole abnehmen.
• Trenntaste an der Handspritzpistole drücken und Hochdruckschlauch aus der Handspritzpistole ziehen.
• Handspritzpistole in die Halterung für die Handspritzpistole stecken.
• Beide Sprühlanzen in die Halterung für die Sprühlanzen stecken.
  • Vario Power-Strahlrohr: Düse nach unten.
  • Dreckfräser-Strahlrohr: Düse nach oben.
• Netzanschluss in das Zubehörfach verstauen.

Verletzungs- oder Beschädigungsgefahr!
Drehrichtung der Schlauchtrommel beim Aufwickeln des Hochdruckschlauchs beachten.

• Hochdruckschlauch aufwickeln.
  Schlauchtrommel mit der Kurbel in gegen den Uhrzeigersinn drehen.

Vor längeren Standzeiten, z. B. im Winter, zusätzlich die Hinweise im Abschnitt Pflege beachten.

Frostschutz

ACHTUNG
Nicht vollständig entleerte Geräte und Zubehör können durch Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:

• Gerät von der Wasserversorgung trennen.
• Sprühlanze von der Handspritzpistole abnehmen.
• Gerät einschalten "I/ON".
• Hebel der Handspritzpistole drücken, bis kein Wasser mehr austritt (ca. 1 Min.).
• Hebel der Handspritzpistole loslassen.
• Hebel der Handspritzpistole sichern.
• Gerät ausschalten "0/OFF".
• Gerät und gesamtes Zubehör in einem frostfreien Raum lagern.

Pflege und Wartung

Stromschlaggefahr.

• Vor allen Arbeiten am Gerät, das Gerät ausschalten und den Netzstecker ziehen.

Hochdruckschlauch

Der Hochdruckschlauch ist speziell mit verstärkten Wänden konstruiert, um Wasserdruck bis zu 16 MPa (2400 psi) zu bewältigen – er kann leicht beschädigt werden und sollte sorgfältig gelagert werden.

• Nicht knicken.
• Fahrzeuge nicht über den Schlauch fahren.
• Schlauch nicht scharfen Kanten oder Ecken aussetzen.

Missbrauch führt zu Ausbeulungen oder vorzeitigem Versagen und lässt die Garantie erlöschen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.

• Kupplung vom Wasseranschluss entfernen.

ACHTUNG
Das Sieb darf nicht beschädigt werden.

• Sieb mit einer Flachzange herausziehen.
• Sieb unter fließendem Wasser reinigen.
• Sieb wieder in den Wasseranschluss einsetzen.

Batterien der Handspritzpistole wechseln

Die Batterien sind leer, wenn nichts mehr auf dem Display der Handspritzpistole angezeigt wird. Es werden zwei Batterien oder Akkus der Größe AAA benötigt.

• Arretierungsschieber drücken.
• Batteriefach öffnen.
• Batterien entnehmen.
  Gebrauchte Batterien gemäß den örtlichen Bestimmungen entsorgen.
• Neue Batterien einsetzen und dabei auf die richtige Polung achten.
• Batteriefach schließen.

Störungsbeseitigung

Stromschlaggefahr. Gerät ausschalten und Netzstecker ziehen, bevor Wartungs- oder Reparaturarbeiten durchgeführt werden.
Reparaturarbeiten und Arbeiten an den elektrischen Komponenten dürfen nur von einem autorisierten Kundendienst durchgeführt werden.

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben.
Wenden Sie sich im Zweifelsfall an den autorisierten Kundendienst.

Gerät läuft nicht

• Hebel der Handspritzpistole drücken, das Gerät schaltet sich ein.
• Prüfen, ob die auf dem Typenschild angegebene Spannung der Netzspannung entspricht.
• Netzanschlusskabel auf Beschädigungen prüfen.
• Motor überlastet, der Motorschutzschalter hat ausgelöst.
  • Gerät ausschalten "0/OFF".
  • Gerät eine Stunde abkühlen lassen.
  • Gerät einschalten und erneut in Betrieb nehmen. Tritt die Störung wiederholt auf, das Gerät vom Kundendienst prüfen lassen.

Gerät startet nicht, Motor brummt

Spannungsabfall durch schwache Netzversorgung oder bei Verwendung eines Verlängerungskabels.

• Beim Einschalten zuerst den Hebel der Handspritzpistole drücken und dann den Hauptschalter auf "I/ON" stellen.

Gerät baut keinen Druck auf

• Einstellung am Strahlrohr prüfen.
• Wasserversorgung auf ausreichende Förderleistung prüfen.
• Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen.
• Gerät vor dem Betrieb entlüften. Gerät ohne Anschluss des Hochdruckschlauchs (max. 2 Minuten) einschalten und laufen lassen, bis das aus dem Hochdruckauslass austretende Wasser blasenfrei ist. Gerät ausschalten und Hochdruckschlauch wieder anschließen.

Starke Druckschwankungen

• Hochdruckdüse reinigen: Schmutz und Ablagerungen aus der Düsenbohrung mit einer Nadel entfernen und von vorne mit Wasser durchspülen.
• Wasserdurchflussmenge prüfen.

Gerät undicht

• Tropfenweise Undichtigkeit des Geräts ist aus technischen Gründen normal. Bei zunehmender Undichtigkeit den autorisierten Kundendienst kontaktieren.

Keine Reinigungsmittelansaugung

• Vario Power-Strahlrohr verwenden.
  Das Strahlrohr auf die Position "Mix" drehen.
• Prüfen, ob die Plug 'n' Clean Reinigungsmittelflasche mit der Öffnung nach unten in den Reinigungsmittelanschluss gesteckt ist.

Keine Druckanzeige an der Handspritzpistole

• Batterien prüfen / wechseln

Hotline

KÄRCHER UK Limited betreibt eine Hotline, über die Kunden alle Probleme mit unseren Produkten besprechen können.
Die Hotline ist während der normalen Geschäftszeiten besetzt und kann zu Stoßzeiten ausgelastet sein. Falls Sie Schwierigkeiten haben, uns zu erreichen, bitten wir Sie, es später am Tag noch einmal zu versuchen.

Die Hotline-Nummer ist 01295 752200, erreichbar von 8:30 Uhr bis 17:00 Uhr, Montag bis Freitag.

Es hilft uns, wenn Sie die Modellnummer und die Daten des Typenschilds vor Ihrem Anruf bereithalten, damit wir Sie bei Ihrer Anfrage effektiver unterstützen können.

Alternativ können Sie uns unter der folgenden Adresse schreiben:
KÄRCHER UK Ltd
Kärcher House
Beaumont Road
Banbury Oxon, OX16 1TB
oder E-Mail an uns: info@karcher.co.uk

Garantie

Es gelten die von der zuständigen Vertriebsgesellschaft veröffentlichten Garantiebedingungen in jedem Land. Wir werden mögliche Ausfälle Ihres Geräts innerhalb der Garantiezeit kostenlos reparieren, sofern diese auf fehlerhaftes Material oder Herstellungsfehler zurückzuführen sind. Im Garantiefall wenden Sie sich bitte an Ihren Händler oder das nächste autorisierte Kundendienstzentrum.
Bitte reichen Sie den Kaufbeleg ein.
Adressen finden Sie unter: www.kaercher.com/dealersearch

Technische Daten

Elektrischer Anschluss
Spannung	220-240 V 1~50 Hz
Anschlussleistung	2,8 kW
Schutzart	IP X5
Schutzklasse	I
Netzsicherung (träge)	13 A
Wasseranschluss
Max. Zulaufdruck	0,6 MPa
Max. Zulauftemperatur	60°C
Min. Zulaufmenge	12 l/min
Max. Ansaughöhe	0,5 m
Leistungsdaten
Arbeitsdruck	15 MPa
Max. zulässiger Druck	16 MPa
Wasserdurchflussmenge	9,2 l/min
Max. Durchflussmenge	10 l/min
Reinigungsmitteldurchfluss	0,3 l/min
Rückstoßkraft der Handspritzpistole	27 N
Abmessungen und Gewichte
Länge	463 mm
Breite	330 mm
Höhe	667 mm
Gewicht, betriebsbereit mit Zubehör	20,1 kg
Werte ermittelt gemäß EN 60335-2-79
Hand-Arm-Vibrationswert Unsicherheit K	5,3 m/s2 1,0 m/s2
Schalldruckpegel LpA Unsicherheit KpA	79 dB(A) 3 dB(A)
Schallleistungspegel LWA + Unsicherheit KWA	95 dB(A)

Technische Änderungen vorbehalten.

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachstehend bezeichnete Maschine in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.317-xxx
Einschlägige EU-Richtlinien
2000/14/EC
2004/108/EC
2006/42/EC (+2009/127/EC)
2011/65/EU

Angewandte harmonisierte Normen
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren
2000/14/EC: Anhang V

Schallleistungspegel dB(A)
Gemessen: 93
Garantiert: 95

Die Unterzeichneten handeln im Auftrag und in Vollmacht der Geschäftsführung
.

Bevollmächtigter Dokumentationsvertreter
S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Deutschland)
Telefon: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 01.10.2015

Referenzen

• Händlersuche | Kärcher International

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Kärcher K7 Premium Full Control Handbuch herunterladen

Verfügbare Sprachen
