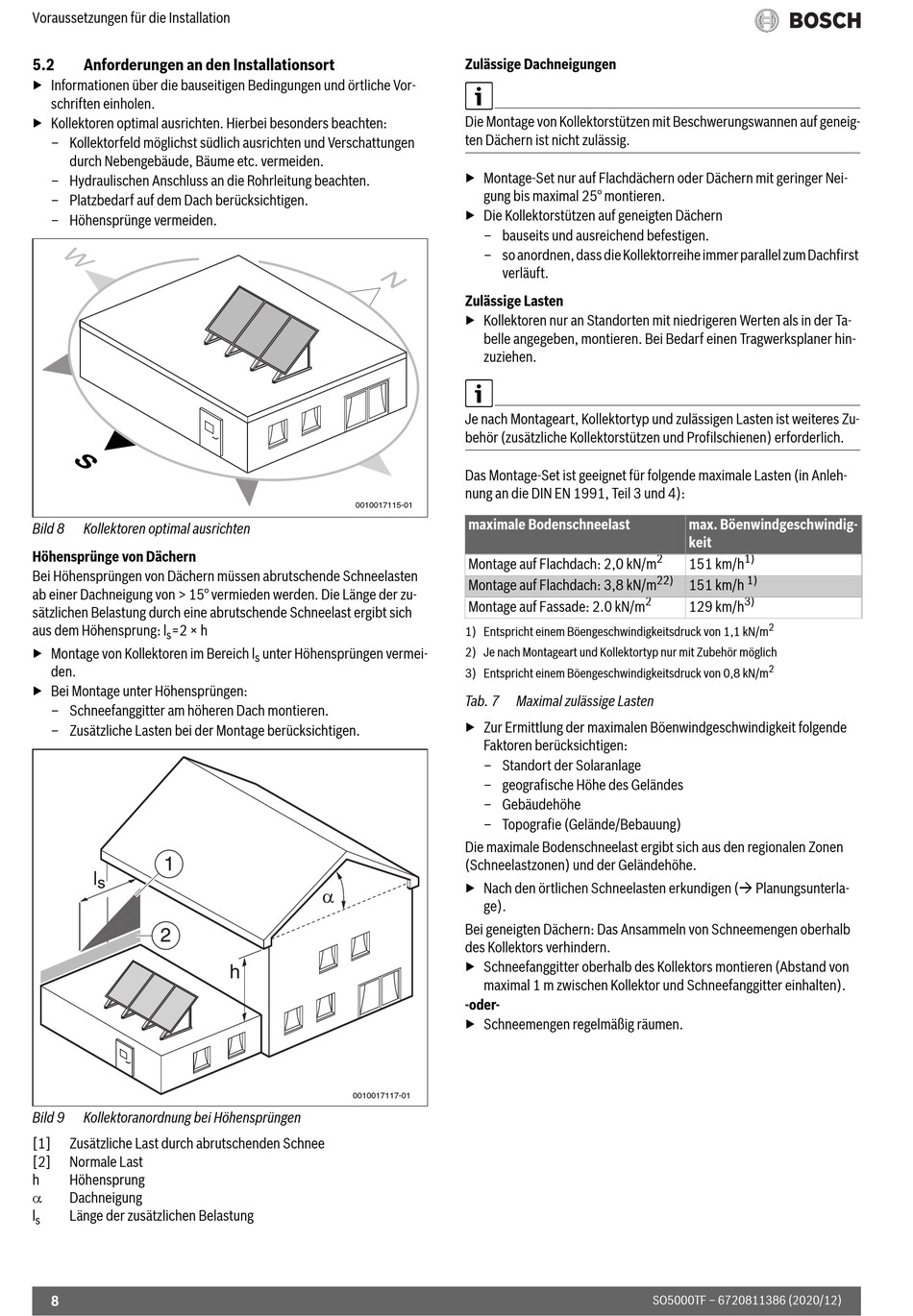

Voraussetzungen für die Installation
5.2

Anforderungen an den Installationsort

▶ Informationen über die bauseitigen Bedingungen und örtliche Vor-
schriften einholen.
▶ Kollektoren optimal ausrichten. Hierbei besonders beachten:
– Kollektorfeld möglichst südlich ausrichten und Verschattungen
durch Nebengebäude, Bäume etc. vermeiden.
– Hydraulischen Anschluss an die Rohrleitung beachten.
– Platzbedarf auf dem Dach berücksichtigen.
– Höhensprünge vermeiden.
Bild 8 Kollektoren optimal ausrichten
Höhensprünge von Dächern
Bei Höhensprüngen von Dächern müssen abrutschende Schneelasten
ab einer Dachneigung von > 15° vermieden werden. Die Länge der zu-
sätzlichen Belastung durch eine abrutschende Schneelast ergibt sich
aus dem Höhensprung: l =2 × h
s
▶ Montage von Kollektoren im Bereich l
den.
▶ Bei Montage unter Höhensprüngen:
– Schneefanggitter am höheren Dach montieren.
– Zusätzliche Lasten bei der Montage berücksichtigen.
Bild 9 Kollektoranordnung bei Höhensprüngen
[1] Zusätzliche Last durch abrutschenden Schnee
[2] Normale Last
h Höhensprung

Dachneigung
l Länge der zusätzlichen Belastung
s
8
0010017115-01
unter Höhensprüngen vermei-
s
0010017117-01
Zulässige Dachneigungen
Die Montage von Kollektorstützen mit Beschwerungswannen auf geneig-
ten Dächern ist nicht zulässig.
▶ Montage-Set nur auf Flachdächern oder Dächern mit geringer Nei-
gung bis maximal 25° montieren.
▶ Die Kollektorstützen auf geneigten Dächern
– bauseits und ausreichend befestigen.
– so anordnen, dass die Kollektorreihe immer parallel zum Dachfirst
verläuft.
Zulässige Lasten
▶ Kollektoren nur an Standorten mit niedrigeren Werten als in der Ta-
belle angegeben, montieren. Bei Bedarf einen Tragwerksplaner hin-
zuziehen.
Je nach Montageart, Kollektortyp und zulässigen Lasten ist weiteres Zu-
behör (zusätzliche Kollektorstützen und Profilschienen) erforderlich.
Das Montage-Set ist geeignet für folgende maximale Lasten (in Anleh-
nung an die DIN EN 1991, Teil 3 und 4):
maximale Bodenschneelast
Montage auf Flachdach: 2,0 kN/m
Montage auf Flachdach: 3,8 kN/m
Montage auf Fassade: 2.0 kN/m
1) Entspricht einem Böengeschwindigkeitsdruck von 1,1 kN/m
2) Je nach Montageart und Kollektortyp nur mit Zubehör möglich
3) Entspricht einem Böengeschwindigkeitsdruck von 0,8 kN/m
Tab. 7 Maximal zulässige Lasten
▶ Zur Ermittlung der maximalen Böenwindgeschwindigkeit folgende
Faktoren berücksichtigen:
– Standort der Solaranlage
– geografische Höhe des Geländes
– Gebäudehöhe
– Topografie (Gelände/Bebauung)
Die maximale Bodenschneelast ergibt sich aus den regionalen Zonen
(Schneelastzonen) und der Geländehöhe.
▶ Nach den örtlichen Schneelasten erkundigen ( Planungsunterla-
ge).
Bei geneigten Dächern: Das Ansammeln von Schneemengen oberhalb
des Kollektors verhindern.
▶ Schneefanggitter oberhalb des Kollektors montieren (Abstand von
maximal 1 m zwischen Kollektor und Schneefanggitter einhalten).
-oder-
▶ Schneemengen regelmäßig räumen.
max. Böenwindgeschwindig-
keit
2 1)
151 km/h
22) 1)
151 km/h
2 3)
129 km/h
2
2
