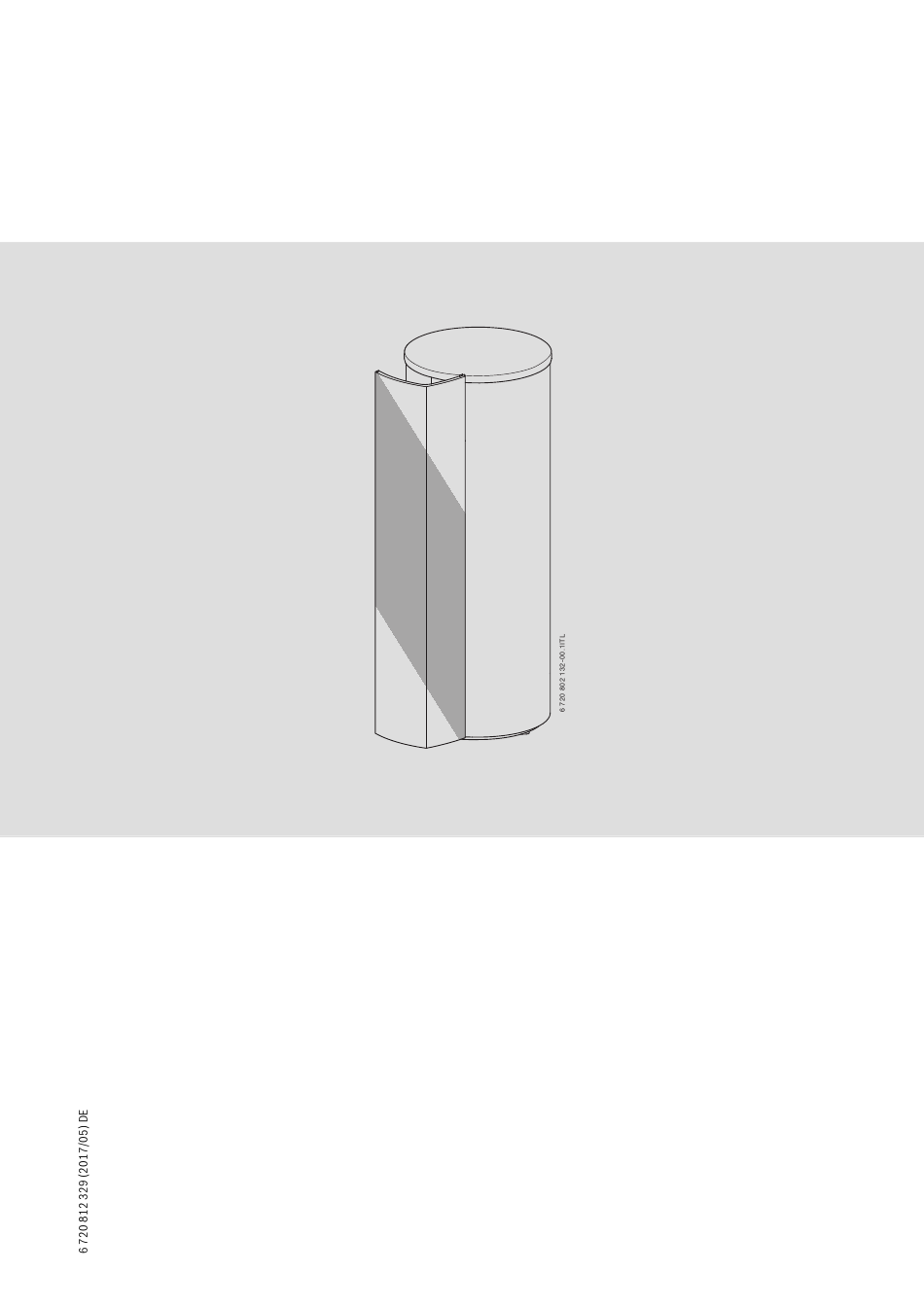

- Seite 1 Installations- und Wartungsanleitung Design-Solarstation AGS5 T-F MS100 Für Montage am Verkleidungsmantel...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inbetriebnahme-, Inspektions- und Wartungsprotokoll . . . 17 Störungen ......... . 19 Symbolerklärung und Sicherheitshinweise . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Warnhinweise Installation Die Montage und Wartung darf nur durch einen zugelassenen Warnhinweise im Text werden mit einem grau hinter- Fachbetrieb vorgenommen werden. legten Warndreieck gekennzeichnet und umrandet. ▶ Anleitung sorgfältig lesen. ▶... -
Seite 4: Angaben Zur Solarstation
Angaben zur Solarstation Produktbeschreibung Die Solarstation hat immer einen Solarregler vormontiert. Die Solar- station gibt es als Ausführung mit einer Hocheffizienz-Solarpumpe (AGS5 T-F MS100) und als Ausführung mit einer Standard-Solarpumpe (AGS5 T-F ISM1). Eine Hocheffizienz-Solarpumpe mit dazugehörigem Regler kann jederzeit nachgerüstet werden. -
Seite 5: Technische Daten Und Varianten
Angaben zur Solarstation Technische Daten und Varianten Ausführung mit Standard- Ausführung mit Hocheffezienz- Solarpumpe Solarpumpe Zulässige Temperatur °C Vorlauf: 130 / Rücklauf: 110 Vorlauf: 130 / Rücklauf: 110 (Pumpe) (Pumpe) Sicherheitsventil-Ansprechdruck Sicherheitsventil – DN 15, Anschluss ¾ " DN 15, Anschluss ¾ " Netzspannung –... -
Seite 6: Vorschriften
Vorschriften Vorschriften Rohrleitungen installieren Für die praktische Arbeit gelten die einschlägigen Regeln der Technik. Allgemeines zur Verrohrung ▶ Für die Montage und den Betrieb der Anlage die landesspezifischen und örtlichen Normen, Richtlinien und Auflagen beachten. Wir empfehlen für die Verbindung zwischen Kollektor- feld und Solarstation die Verwendung eines Geänderte Vorschriften oder Ergänzungen sind ebenfalls zum Zeitpunkt vorgedämmten Edelstahl-Solardoppelrohrs. - Seite 7 Rohrleitungen installieren Flachkollektoren Rohrleitungen verbinden Um Lufteinschlüsse bei Verwendung eines automatischen Entlüfters am HINWEIS: Kollektorschaden durch Hitzeentwicklung Kollektorfeld zu vermeiden: beim Hartlöten! ▶ Rohrleitungen vom Speicher zum Kollektor/Entlüfter [1] steigend ▶ Nicht in der Nähe von Vakuumröhrenkollektoren verlegen. löten. ▶ Wenn ein Richtungswechsel nach unten unvermeidlich ist, zusätzlichen temperaturbeständigen (150 °C) Entlüfter montieren.
-
Seite 8: Solarstation Installieren
Solarstation installieren ▶ Winkel (Zubehör) für Ausdehnungsgefäß (Zubehör) mit den im An- Solarstation installieren schluss-Set befindlichen Schrauben, Muttern und Unterlegscheiben an der Montageplatte befestigen. Solarstation montieren ▶ Edelstahl-Solardoppelrohr-Halterung (Zubehör) mit Sechs- kantschraube und Unterlegscheibe an die Montageplatte montieren. Die Montage der Solarstation ist links und rechts am ▶... -
Seite 9: Pvc-Verkleidungsmantel
Solarstation installieren ▶ Montageplatte erneut an Montagehaken einhängen. Die Solarstation ist fertig verdrahtet. Die Verschraubung dient nur zum Fixieren der Montageplatte. Das ▶ Stromversorgungskabel und BUS-Kabel mit Regler in Heizungsanla- Gewicht wird durch den Montagehaken getragen. ge verbinden. ▶ Mit Schraube und Unterlegscheibe durch Montageplatte in Kunst- ▶... -
Seite 10: Ausdehnungsgefäß Montieren (Zubehör)
Solarstation installieren ▶ Ausdehnungsgefäß [1] im Rücklauf an der Sicherheitsgruppe der So- larstation anschließen. 6 720 802 132-16.1ITL 6 720 802 132-13.1ITL Bild 16 Ausdehnungsgefäß montieren Bild 15 Montage des Vorschaltgefäßes Ausdehnungsgefäß Ausdehnungsgefäß Edelstahlwellrohr vom Anschluss-Set (Zubehör) Rohrschelle (bauseits) Winkel (Zubehör Anschluss-Set) Vorschaltgefäß... -
Seite 11: Temperaturfühler Montieren
Inbetriebnahme ▶ Bauseitige Abblaseleitung [3] vom Sicherheitsventil bis in den Inbetriebnahme Auffangbehälter [1] beobachtbar münden lassen und mit einer Rohr- schelle [2] sichern. HINWEIS: Kollektorschaden durch Verdampfung im So- Der Auffangbehälter (Kanister) kann ggf. unten in die larkreis oder gefrorenes Wasser! Solarstation gestellt werden. -
Seite 12: Spülen Und Befüllen Mit Befüllstation (Druckbefüllung)
Inbetriebnahme Spülen und Befüllen mit Befüllstation (Druckbefüllung) Beachten Sie die Anleitung, die der Befüllstation beiliegt. Die Befüllstation erzeugt während des Befüllvorganges mit Solar- flüssigkeit eine sehr hohe Fließgeschwindigkeit. Dadurch wird die in der Anlage befindliche Luft in den Behälter gedrückt. Es ist kein Entlüfter am Dach erforderlich. -
Seite 13: Druckbefüllung Abschließen Und Betriebsdruck Ermitteln
Inbetriebnahme Solaranlage oberhalb der Solarstation befüllen ▶ Dichtheitsprüfung durchführen - dabei die zulässigen Drücke aller Baugruppen beachten. ▶ Befüllstation, wie in Bild 21 dargestellt, anschließen. ▶ Kugelhahn geschlossen lassen. ▶ Solaranlage befüllen bis keine Luftblasen mehr im Schlauch und in der Befüllstation erkennbar sind. -
Seite 14: Luftfreiheit Der Solaranlage Kontrollieren
Inbetriebnahme ▶ Luftabscheider [2] entlüften und bei Bedarf den Betriebsdruck Das Abbauen und Reinigen der Befüllstation entnehmen korrigieren. Sie der Anleitung, die der Befüllstation beiliegt. Frostgrenztemperatur ermitteln Um den Frostschutzgrad zu ermitteln, empfehlen wir den Frostschutz °C 80 der Solarflüssigkeit bei der Inbetriebnahme mit einem Frostschutzmess- gerät (Glycomat oder Refraktometer) zu kontrollieren. -
Seite 15: Durchflussmenge Einstellen
Inbetriebnahme 6.4.2 Durchflussmenge kontrollieren ▶ Erforderliche Durchflussmenge (bei 30 - 40 °C im Rücklauf) aus x 45 - C Austausch Konzentration Tabelle 11 entnehmen. 100 - C Konzentration Die Angaben in Tabelle 11 gelten für einreihige oder parallel geschaltete mehrreihige Kollektorfelder. In Tab. -
Seite 16: Abschließende Arbeiten
Inbetriebnahme Nach der Inbetriebnahme ▶ Deckel vom Speicher auflegen. Durch die Zähigkeit der Solarflüssigkeit wird die Luft wesentlich stärker gebunden als in reinem Wasser. ▶ Solaranlage am Luftabscheider in Solarstation [5] und am Entlüfter am Dach (wenn vorhanden) nach mehrstündigem Betrieb der Solar- pumpe entlüften. -
Seite 17: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Inbetriebnahme-, Inspektions- und Wartungsprotokoll Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns GEFAHR: Lebensgefahr durch Sturz vom Dach! gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. ▶ Bei allen Arbeiten auf dem Dach gegen Absturz Zum Schutz der Umwelt setzen wir unter Berücksichtigung... - Seite 18 Inbetriebnahme-, Inspektions- und Wartungsprotokoll Inspektion/Wartung Inbetriebnahme-, Inspektions- und Wartungsprotokoll Seite Inbetriebnahme Datum: Solaranlage Rohrleitungen (Vor- und Rücklauf) installiert und geerdet? – – – Rohrleitungen gespült und Dichtheitsprüfung durchgeführt? – – – Entlüfter geschlossen? – – – Vordruck des Ausdehnungsgefäßes geprüft? ______ bar –...
-
Seite 19: Störungen
Störungen Inspektion/Wartung Inbetriebnahme-, Inspektions- und Wartungsprotokoll Seite Inbetriebnahme Speichermaximaltemperatur Tmax für Solarspeicher 1 geprüft und eingetra- _____ °C _____ °C _____ °C _____ °C gen? Speichermaximaltemperatur Tmax für Solarspeicher 2 geprüft und eingetra- _____ °C _____ °C _____ °C _____ °C gen? ... - Seite 20 Störungen Art der Störung Auswirkung Mögliche Ursachen Abhilfe Temperaturdifferenz im Solarkreis zu hoch / zu hohe Vorlauftemperatur / zu schnell hohe Kollektortemperatur Solarertrag zu gering oder Fehlerhafte Temperaturfühler oder Reglerfunktion. Temperaturfühler und Regler-Einstellungen prüfen. Anlagenschaden. Luft im System. Anlage entlüften. Volumenstrom zu klein.
-
Seite 21: Anhang
Anhang Anhang ISM 1 230V AC 230V NTC1 NTC2 NTC3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1 2 3 4 5 6 B B L N PE L N PE L N PE 230V AC System 1 Option E... - Seite 22 Anhang Design-Solarstation – 6 720 812 329 (2017/05)
- Seite 23 Anhang Design-Solarstation – 6 720 812 329 (2017/05)
