Hydraulischer Anschluss

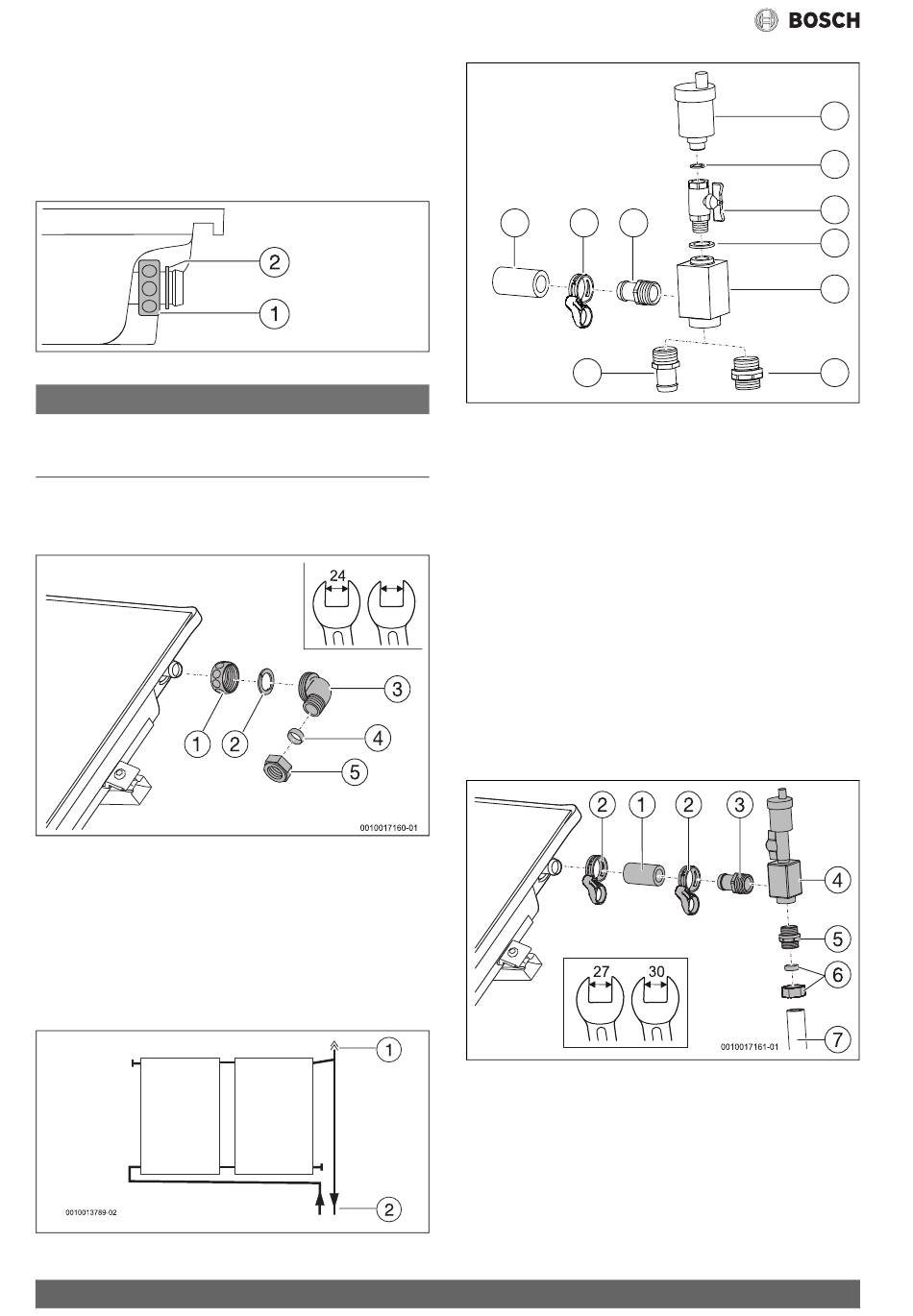

10.2 Rohrleitungen ohne Entlüfter anschließen
Die Vor- und Rücklaufleitungen werden auf gleiche Weise am Kollektor
angeschlossen.
▶ Schutzkappen von den Kollektoranschlüssen entfernen.
▶ Überwurfmutter [1] über Kollektoranschluss schieben.
▶ Klemmscheibe [2] hinter die Wulst des Kollektoranschlusses legen
und zusammendrücken.
Bild 60 Anschluss der Rohrleitung vorbereiten
HINWEIS
Kollektorschaden durch verdrehte Rohre!
▶ Beim Festdrehen der Verschraubungen an der Winkeltülle gegenhal-
ten.
▶ Winkeltülle [3] mit O-Ring an Kollektoranschluss drücken und mit
Überwurfmutter [1] verschrauben.
▶ Rohrleitung an Klemmringverschraubung [4, 5] anschließen.
Bild 61 Winkeltülle montieren
10.3 Rohrleitung mit Entlüfter anschließen
Für die einwandfreie Funktion des automatischen Entlüfters [1] (Zube-
hör) Folgendes berücksichtigen:
▶ Vorlauf [2] mit Steigung zum Entlüfter am höchsten Punkt der Anlage
verlegen.
▶ Rücklauf mit Steigung zum Kollektorfeld verlegen.
▶ Bei jedem Richtungswechsel nach unten und erneuter Steigung einen
weiteren Entlüfter montieren.
Bild 62 Hydraulischer Anschluss mit Entlüfter (Vorlauf rechts)
24
9
0010017158-01
6720640298.17-1.ST 6720640298.17-1.ST
Bild 63 Lieferumfang Entlüfter-Set (Zubehör)
[1] Automatischer Entlüfter mit Verschlussschraube (1 × )
[2] Dichtung 9 × 15 mm (1 × )
[3] Kugelhahn (1 × )
[4] Dichtung 17 × 24 (1 × )
[5] Entlüftertopf (1 × )
[6] Doppelnippel (1 × )
[7] Schlauchtülle (2 × )
[8] Federbandschelle (2 × )
36
[9] Solarschlauch 55 mm (1 × )
Entlüfter montieren
▶ Solarschlauch 55 mm [1] mit Federbandschelle [2] auf den Kollek-
toranschluss schieben.
▶ Schlauchtülle R¾ mit O-Ring [3] und Doppelnippel [5] in den Entlüf-
tertopf [4] schrauben.
▶ Schlauchtülle R¾ [3] bis zum Anschlag in den Solarschlauch schie-
ben und mit Federbandschelle [2] sichern.
▶ Rohrleitung [7] in die Klemmringverschraubung 18 mm [6] stecken
und Verschraubung festdrehen.
Bild 64 Vorlauf mit Entlüfter über Dach
8 7
7
SO5000TF – 6720811386 (2020/12)
