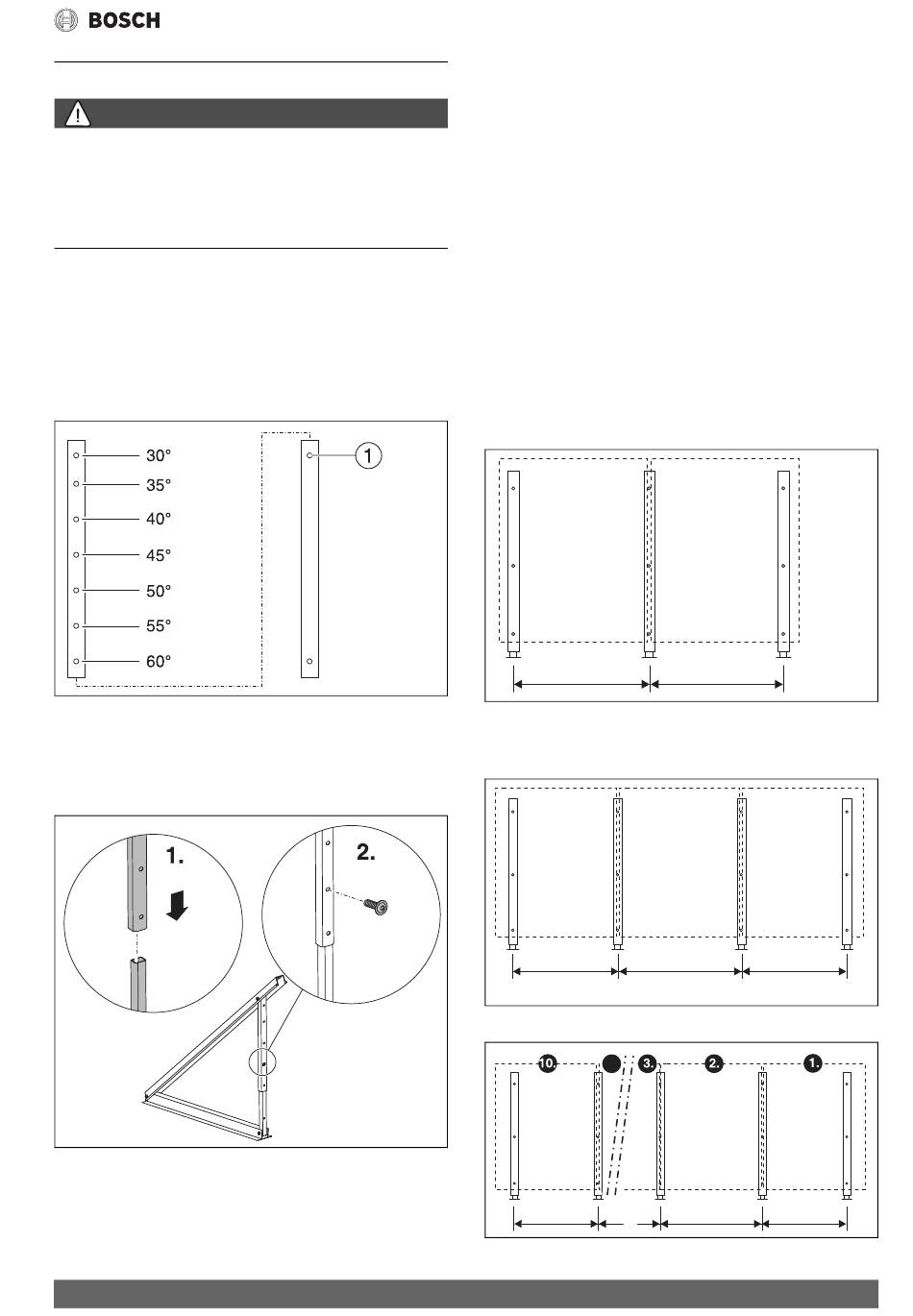

Montage der Kollektorstützen
GEFAHR
Lebensgefahr durch Sturz vom Dach!
▶ Keine Leiter zum Transport auf dem Dach verwenden, da das Monta-
gematerial und der Kollektor schwer und unhandlich sind.
▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern.
▶ Wenn keine personenunabhängige Absturzsicherung vorhanden ist,
persönliche Schutzausrüstung tragen.
7.1
Teleskopschienen: Löcher für die Montage wählen
▶ Aus dem festgelegten Anstellwinkel den Neigungswinkel der Kollek-
torstütze ermitteln.
▶ Löcher gemäß ermitteltem Neigungswinkel, Montageausrichtung und
Installationsort des Kollektors wählen.
▶ Loch in der unteren Schiene [1] und entsprechendes Loch in der
oberen Schiene wählen.
Bild 23 Löcher wählen
7.2

Teleskopschienen montieren

1. Teleskopschienen ineinanderstecken.
2. Teleskopschienen an gewählten Löchern mit Schraube M8 × 20 be-
festigen.
Bild 24 Teleskopschienen montieren
SO5000TF – 6720811386 (2020/12)
7.3
Montagesituation für Kollektorstützen wählen
Die Abstände der Kollektorstützen sind abhängig von:
• Kollektortyp (senkrecht, waagerecht)
• maximale Bodenschneelast und Böenwindgeschwindigkeit
• Montageart:
– Montage mit Fußverankerung (bauseits)
– Stabilisierung mit Beschwerungswannen
In Abhängigkeit von Gebäudehöhe (Montagehöhe), Böenwindgeschwin-
digkeit und Bodenschneelast gibt es 2 Ausführungen:
• Grundausführung, zulässig für folgende Werte:
– Bodenschneelast: max. 2,0 kN/m
– Böenwindgeschwindigkeit: maximal 151 km/h
• Ausführung für höhere Lasten
– Bodenschneelast: maximal 3,8 kN/m
– Böenwindgeschwindigkeit: maximal 151 km/h
7.4
Abstände bei Fußverankerung
Grundausführung senkrecht (Fußverankerung)
Für den ersten Kollektor werden 2 Kollektorstützen benötigt.
0010017125-01
Bild 25 Grundausführung, 2 senkrechte Kollektoren (Maße in mm)
Für jeden weiteren senkrechten Kollektor wird eine weitere Kollektor-
stütze benötigt.
Bild 26 Grundausführung, 3 senkrechte Kollektoren (Maße in mm)
0010017128-01
980
Bild 27 Grundausführung, > 3 senkrechte Kollektoren (Maße in mm)
Montage der Kollektorstützen
2
2
980
980
980
1200
9.
1200
1200
0010017129-01
980
0010017130-01
980
