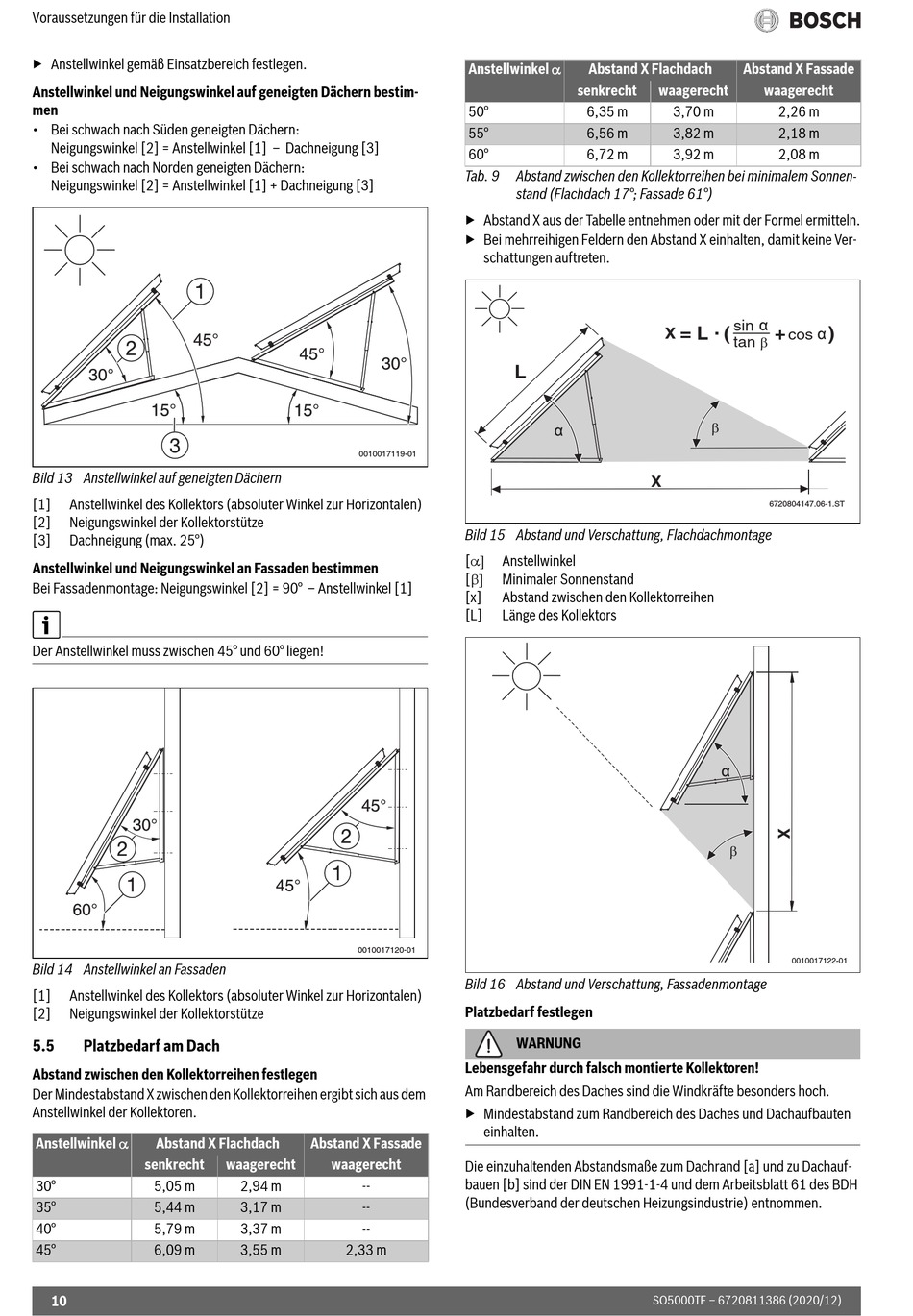

Voraussetzungen für die Installation
▶ Anstellwinkel gemäß Einsatzbereich festlegen.
Anstellwinkel und Neigungswinkel auf geneigten Dächern bestim-
men
• Bei schwach nach Süden geneigten Dächern:
Neigungswinkel [2] = Anstellwinkel [1] – Dachneigung [3]
• Bei schwach nach Norden geneigten Dächern:
Neigungswinkel [2] = Anstellwinkel [1] + Dachneigung [3]
Bild 13 Anstellwinkel auf geneigten Dächern
[1] Anstellwinkel des Kollektors (absoluter Winkel zur Horizontalen)
[2] Neigungswinkel der Kollektorstütze
[3] Dachneigung (max. 25°)
Anstellwinkel und Neigungswinkel an Fassaden bestimmen
Bei Fassadenmontage: Neigungswinkel [2] = 90° – Anstellwinkel [1]
Der Anstellwinkel muss zwischen 45° und 60° liegen!
Bild 14 Anstellwinkel an Fassaden
[1] Anstellwinkel des Kollektors (absoluter Winkel zur Horizontalen)
[2] Neigungswinkel der Kollektorstütze
5.5

Platzbedarf am Dach

Abstand zwischen den Kollektorreihen festlegen
Der Mindestabstand X zwischen den Kollektorreihen ergibt sich aus dem
Anstellwinkel der Kollektoren.
Anstellwinkel 
Abstand X Flachdach
senkrecht
30° 5,05 m
35° 5,44 m
40° 5,79 m
45° 6,09 m
10
0010017119-01
0010017120-01
Abstand X Fassade
waagerecht waagerecht
2,94 m --
3,17 m --
3,37 m --
3,55 m 2,33 m
Anstellwinkel 
Abstand X Flachdach
senkrecht
50° 6,35 m
55° 6,56 m
60° 6,72 m
Tab. 9 Abstand zwischen den Kollektorreihen bei minimalem Sonnen-
stand (Flachdach 17°; Fassade 61°)
▶ Abstand X aus der Tabelle entnehmen oder mit der Formel ermitteln.
▶ Bei mehrreihigen Feldern den Abstand X einhalten, damit keine Ver-
schattungen auftreten.
L
Bild 15 Abstand und Verschattung, Flachdachmontage
[ Anstellwinkel
[ Minimaler Sonnenstand
[x] Abstand zwischen den Kollektorreihen
[L] Länge des Kollektors
Bild 16 Abstand und Verschattung, Fassadenmontage
Platzbedarf festlegen
WARNUNG
Lebensgefahr durch falsch montierte Kollektoren!
Am Randbereich des Daches sind die Windkräfte besonders hoch.
▶ Mindestabstand zum Randbereich des Daches und Dachaufbauten
einhalten.
Die einzuhaltenden Abstandsmaße zum Dachrand [a] und zu Dachauf-
bauen [b] sind der DIN EN 1991-1-4 und dem Arbeitsblatt 61 des BDH
(Bundesverband der deutschen Heizungsindustrie) entnommen.
Abstand X Fassade
waagerecht waagerecht
3,70 m 2,26 m
3,82 m 2,18 m
3,92 m 2,08 m
sin
+
cos
b
tan
b
6720804147.06-1.ST 6720804147.06-1.ST
b
0010017122-01
