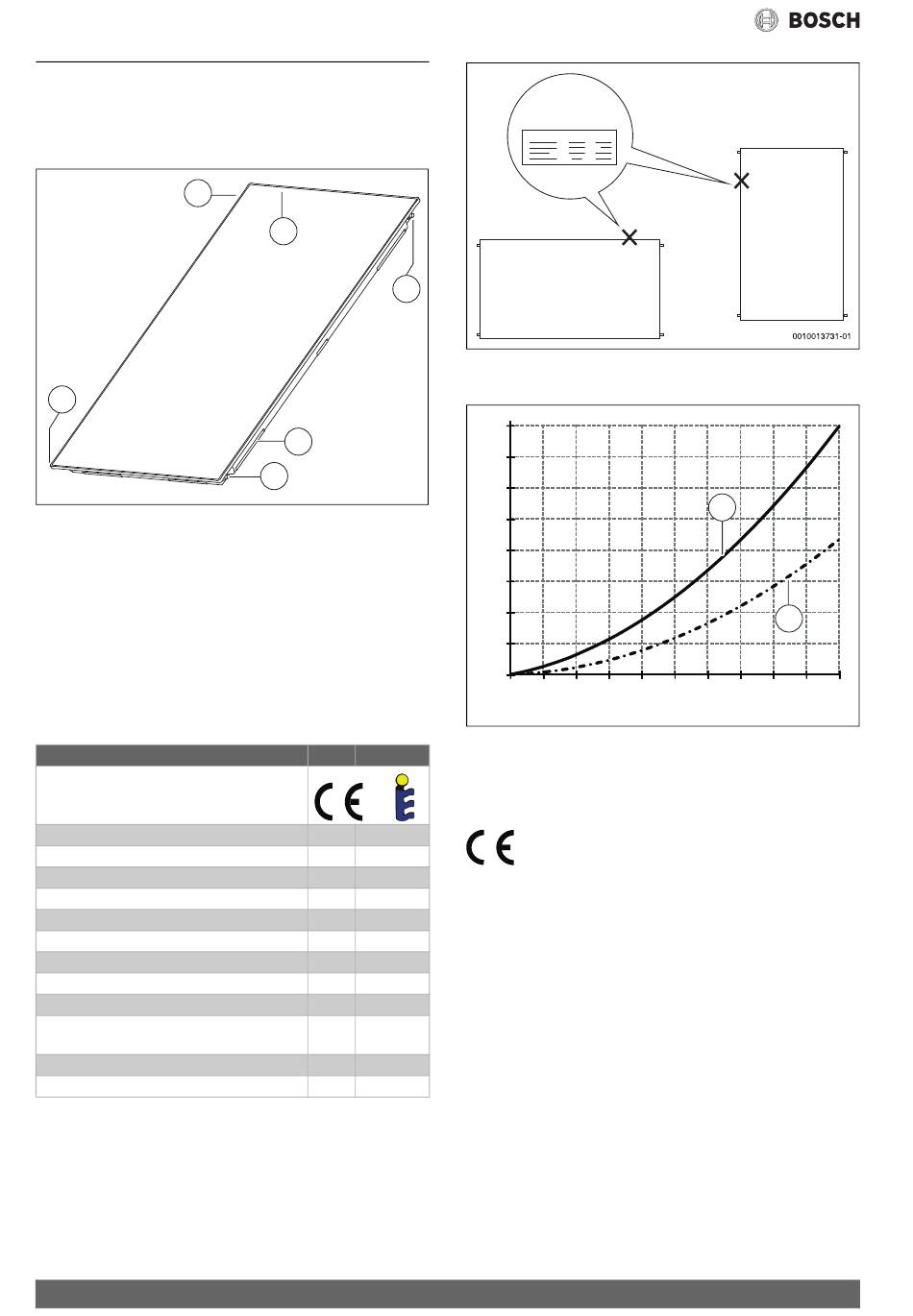

Angaben zum Produkt

3 Angaben zum Produkt
Der Flachkollektor FKC-2 wird in dieser Anleitung kurz als Kollektor be-
zeichnet.
3.1 Kollektor
2
4
Bild 1 Kollektortyp senkrecht
[1] Tauchhülse für Kollektortemperaturfühler
[2] Kollektoranschluss, Vorlauf
[3] Montagetasche im Gehäuse (zur Befestigung des Kollektors)
[4] Kollektoranschluss, Rücklauf
In den Grafiken dieser Anleitung werden senkrechte Kollektoren gezeigt.
Wenn die Montage waagerechter Kollektoren von der Montage senkrech-
ter Kollektoren abweicht, wird darauf hingewiesen.
• SO 5000 TF, FKC-2 senkrecht, Artikel-Nr. 8718530954
• SO 5000 TF, FKC-2 waagerecht, Artikel-Nr. 8718530955
Technische Daten
FKC-2
Zertifikate: CE-Kennzeichnung, Solar Keymark
Register-Nr.: 011-7S2215 F, 011-7S2243 F
Länge
Breite
Höhe
Abstand zwischen den Kollektoren
Kollektoranschluss (als Tülle verformt)
Absorberinhalt (V ), Typ senkrecht
F
Absorberinhalt (V ), Typ waagerecht
F
Kollektorgesamtfläche (Bruttofläche A
Absorberfläche (Nettofläche, A
Aperturfläche (Fläche, auf der nutzbares Son-
nenlicht einfällt, A )
a
Gewicht netto, ohne Verpackung (m)
zulässiger Betriebsdruck Kollektor
Tab. 2 Technische Daten
Typschild
Das Typschild des Kollektors befindet sich am Kollektorgehäuse.
4
1
3
4
6720803995-10.1ST
mm 2017
mm 1175
mm 87
mm 25
mm 23
l 0,94
l 1,35
2
) m 2,37
G
2
) m 2,18
A
2
m 2,25
kg 40
bar 6
2
Bild 2 Position des Typschildes am Kollektorgehäuse
Druckverlust
mbar mbar
40
35
30
25
20
15
10
5
0
0 50 100 150 200 250 300 350 400 450 500
Bild 3 Druckverlustkurve (Wasser-Glykol-Gemisch)
[1] Druckverlustkurve für Typ senkrecht
[2] Druckverlustkurve für Typ waagerecht
3.2 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsver-
halten den europäischen Richtlinien sowie den ergänzenden
nationalen Anforderungen. Die Konformität wurde mit der
CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
3.3

Produktdaten zum Energieverbrauch

Ausführliche Informationen zum Energieverbrauch finden Sie auf unse-
rer Internetseite.
1
2
l/h
0010013732-01
