Abrutschsicherung an Profilschiene unten montieren
Die beiden inneren Langlöcher [1] zur Montage der beiden Abrutschsi-
cherungen nutzen.
▶ Abrutschsicherung über die Profilschiene schieben und im Langloch
einrasten lassen [2].

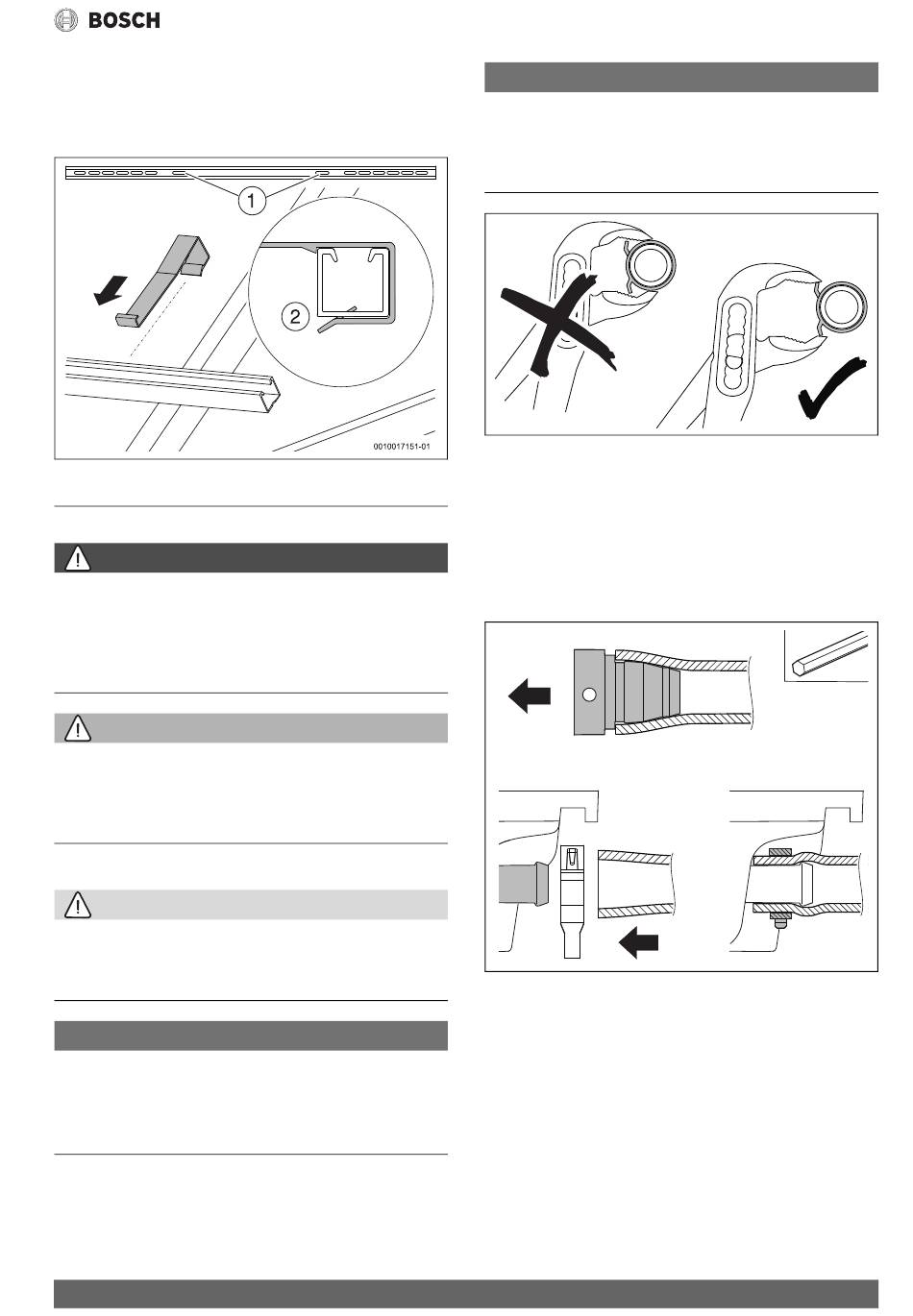

Bild 43 Abrutschsicherung an Profilschiene unten montieren
9

Montage der Kollektoren

GEFAHR
Lebensgefahr durch Sturz vom Dach!
▶ Keine Leiter zum Transport auf dem Dach verwenden, da das Monta-
gematerial und der Kollektor schwer und unhandlich sind.
▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern.
▶ Wenn keine personenunabhängige Absturzsicherung vorhanden ist,
persönliche Schutzausrüstung tragen.
WARNUNG
Verletzungsgefahr durch herunterfallende Teile!
▶ Kollektoren und Montagematerial während des Transports gegen He-
runterfallen sichern.
▶ Nach Abschluss der Montage den sicheren Sitz des Montage-Sets
und der Kollektoren kontrollieren.
Wichtige Hinweise im Umgang mit Solarschläuchen
VORSICHT
Verletzungsgefahr durch gezogenen Sicherungsring im nicht mon-
tierten Zustand!
▶ Erst wenn die Federbandschelle über dem Solarschlauch liegt, Si-
cherungsring ziehen.
HINWEIS
Undichtigkeiten am Kollektoranschluss!
Ein nachträgliches Lösen der Federbandschelle kann die Spannkraft be-
einträchtigen.
▶ Federbandschelle direkt vor die Wulst des Kollektoranschlusses
schieben. Erst dann den Sicherungsring ziehen.
SO5000TF – 6720811386 (2020/12)
HINWEIS
Undichtigkeiten durch beschädigten Solarschlauch!
▶ Bei Bedarf empfehlen wir die Solarschläuche in heißes Wasser zu le-
gen. Damit wird die Montage erleichtert.
▶ Keine mineralölhaltigen Schmierstoffe (z. B. Gewindedichtpaste)
verwenden.
0010014055-001
Bild 44 Federbandschelle ohne Sicherungsring versetzen
In den Solarschläuchen zur Verbindung der Kollektoren untereinander
sind Stopfen eingesetzt.
1. Stopfen erst direkt vor der Montage des Solarschlauches herauszie-
hen.
2. Solarschlauch mit Federbandschelle auf den Kollektoranschluss
schieben.
3. Wenn sich die Federbandschelle direkt vor der Wulst befindet, Siche-
rungsring ziehen.
1.
2.
Bild 45 Montage des Solarschlauches
Montage der Kollektoren
6720640298-02.1ST
3.
