▶ Jedes Drahtseil einzeln an geeigneter Stelle am Dach verankern.

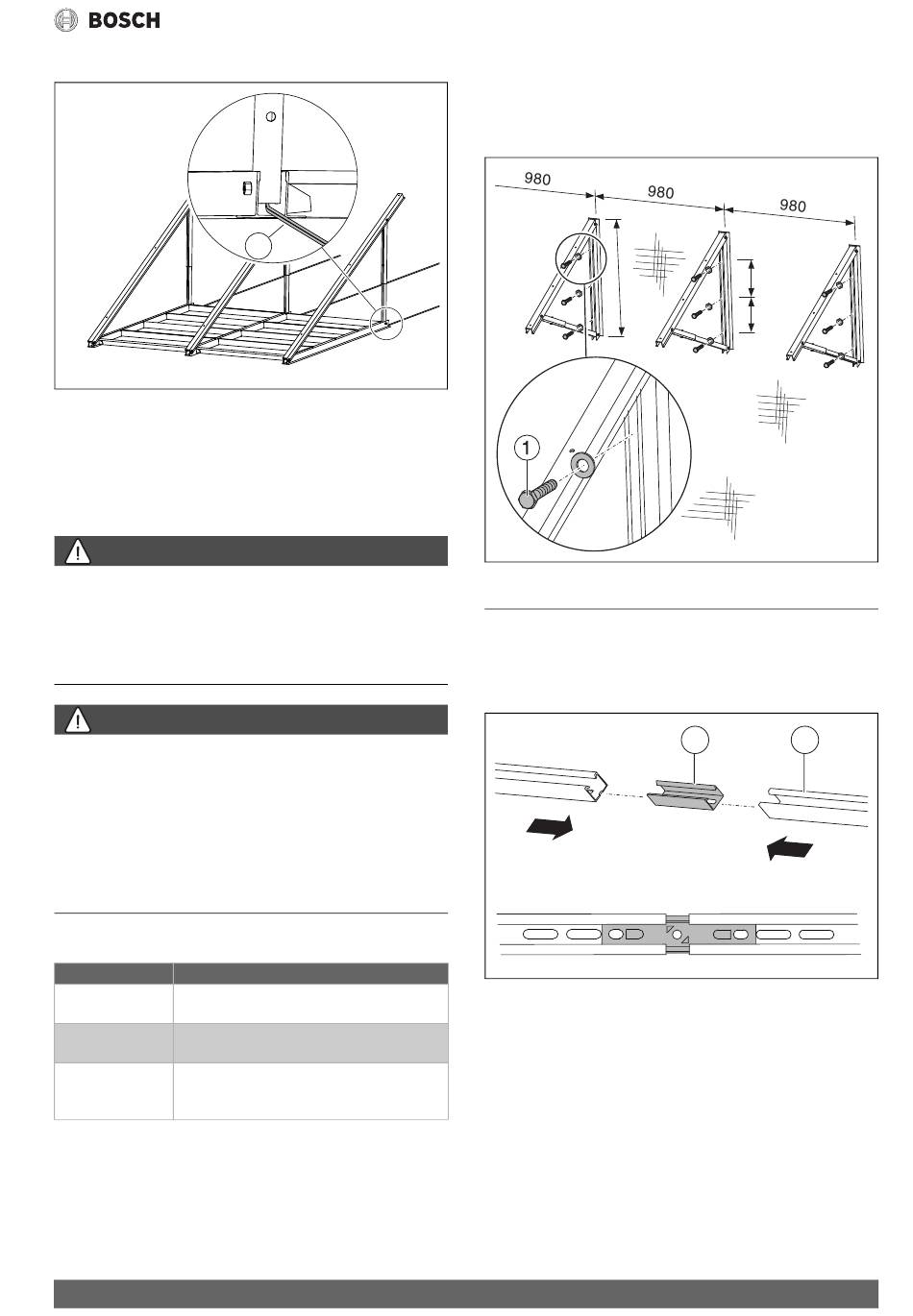

Bild 36 Kollektorstützen mit Seilsicherung
7.7 Kollektorstützen an Fassade montieren
Die Montage an einer Fassade ist für folgende Werte zulässig:
• Bodenschneelast: max. 2,0 kN/m
• Anstellwinkel: 45° bis 60°
• Böenwindgeschwindigkeit: maximal 129 km/h
GEFAHR
Lebensgefahr durch herunterfallende Kollektoren bei ungeeigneter
Fassade!
▶ Kollektorstützen nur an einer geschlossenen, windundurchlässigen
Fassade montieren.
▶ Vor der Montage die Tragfähigkeit der Befestigungswand und des Un-
tergrunds prüfen. Bei Bedarf einen Statiker hinzuziehen.
GEFAHR
Lebensgefahr durch herunterfallende Kollektoren bei falscher Mon-
tage!
▶ Nur waagerechte Kollektorstützen für die Montage an einer Fassade
verwenden.
▶ Nur zulässige Anstellwinkel verwenden.
▶ Kollektorstützen ausreichend befestigen.
▶ Konstruktion der Kollektorstütze nicht verändern.
▶ Keine Gegenstände zwischen den Kollektorstützen lagern.
▶ Keine Verkleidungen an den Kollektorstützen anbringen.
Auslegungswerte
1)
Wandaufbau Schrauben/Dübel, je Kollektorstütze
Stahlbeton min. 3 × UPAT MAX Express-Anker, Typ MAX8 (A4)
B25 (min. 120 mm) 3 × Unterlegscheiben
Stahlbeton min. 3 × Hilti HST-HCR-M8
B25 (min. 120 mm) 3 × Unterlegscheiben
Unterkonstruktion: 3 × M8/4.6
Stahl (z. B. Doppel-
3 × Unterlegscheiben
T-Träger)
1) Mauerwerk auf Anfrage
2) Je Dübel/Schraube muss eine Zugkraft von min. 1,63 kN bzw. eine Vertikalkraft
(Abscherkraft) von min. 1,56 kN aufgenommen werden können.
3) 3 × Schraubendurchmesser = Außendurchmesser der Unterlegscheibe
Tab. 15 Auslegungswerte für Schrauben und Dübel
SO5000TF – 6720811386 (2020/12)
1
0010017144-01
2
3)
nach DIN9021
2)
3)
nach DIN9021
3)
nach DIN9021
Kollektorstützen an Fassade montieren
▶ Anzahl Kollektorstützen und Abstände aus Bild 32 (Seite 15) ent-
nehmen.
▶ Jede Kollektorstütze mit 3 Schrauben [1] nebeneinander an der Fas-
sade befestigen.
Bild 37 Kollektorstützen an der Fassade befestigen (Maße in mm)
8

Montage der Profilschienen

Profilschienen verbinden
▶ Profilschienen [2] auf Steckverbinder [1] schieben, bis sie einras-
ten.
2) Bild 38 Profilschienen verbinden
Montage der Profilschienen
353
850 850
353
1
6720640298-29.2ST
0010017145-01
2
