Grundausführung, Kollektortyp waagerecht (Beschwerungswannen)
Für 2 Kollektoren werden 5 Kollektorstützen benötigt. Bei mehr als 3 Kol-
lektoren werden beim 4., 8. und 10. Kollektor zusätzliche Kollektorstüt-
zen benötigt. Bei 7 waagerechten Kollektoren entfällt die Stütze [1].

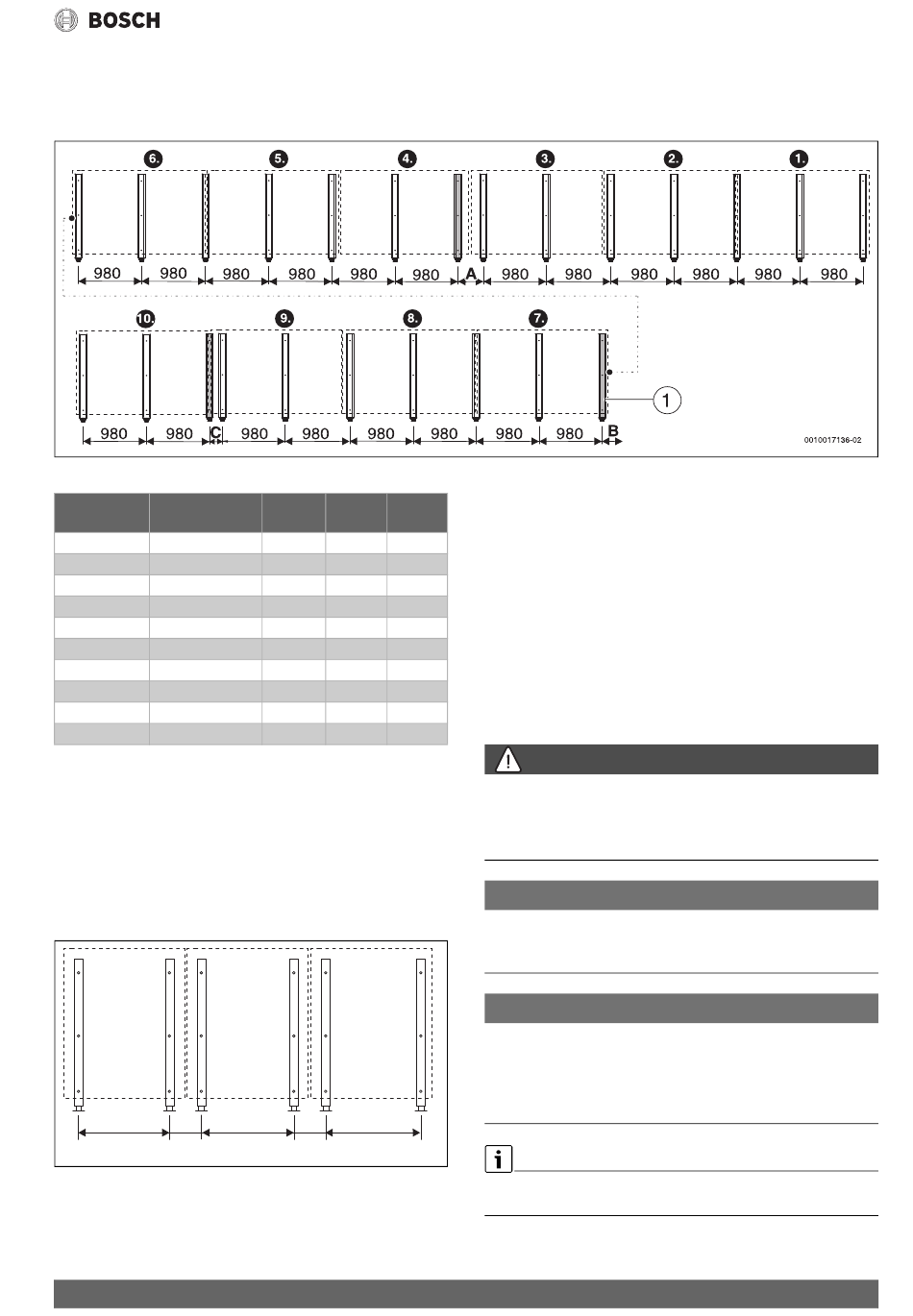

Bild 32 Grundausführung Beschwerungswannen, 10 waagerechte Kollektoren (Angaben in mm)
Anzahl Kollek- Anzahl Kollektor-
toren stützen
1 3
2 5
3 7
4 10
5 12
6 14
7 16
8 19
9 21
10 24
Tab. 13 Anzahl der Kollektorstützen und Abstände der Zusatzstützen
(grau) bei Grundausführung mit Beschwerungswannen, waage-
rechte Montage, Maße in mm
Ausführung für höhere Lasten, Kollektortyp senkrecht (Beschwe-
rungswannen)
Für höhere Lasten werden folgende Bauteile benötigt:
• zusätzliche Profilschienen
• zusätzliche Kollektorstützen
• Seilsicherung (optional)
220
980
Bild 33 Ausführung für höhere Lasten, 3 senkrechte und alle weiteren
Kollektoren (Angaben in mm, Beschwerungswannen)
SO5000TF – 6720811386 (2020/12)
Maß A Maß B Maß C
-- -- --
-- -- --
-- -- --
164 -- --
164 -- --
328 -- --
328 -- --
328 164 --
328 164 --
328 164 164
220
980 980
0010017137-01
Ausführung für höhere Lasten, Kollektortyp waagerecht (Beschwe-
rungswannen)
Beim Kollektortyp waagerecht ist die Grundausführung für eine Schnee-
2
last von 3,8 kN/m geeignet. Es werden keine weiteren Bauteile benö-
tigt.
7.6 Kollektorstützen auf Flachdach montieren
Die folgenden Angaben beziehen sich auf einen Kollektor. Grundlage ist
die DIN EN 1991, Teil 4 "Lastannahmen für Bauten".
Drei Arten der Montage sind möglich:
• Fußverankerung (Befestigung bauseits)
• Beschwerungswannen (mit Betonplatten, Kies oder Ähnliches)
• Seilsicherung und Beschwerungswannen
GEFAHR
Lebensgefahr durch herunterfallende Kollektoren!
Bei geneigten Dächern muss die Befestigung bauseits erfolgen.
▶ Bei geneigten Dächern (max. 25°) Kollektorstützen bauseits ausrei-
chend befestigen.
HINWEIS
Schäden am Dach durch falsche Stabilisierungsart!
▶ Statik des Daches bei der Wahl der Stabilisierungsart berücksichti-
gen.
HINWEIS
Dachundichtigkeit durch Beschädigung der Dachhaut!
▶ Zum Schutz der Dachhaut handelsübliche Bauschutzmatten ausle-
gen.
▶ Profile, Kollektorstützen und weiteres Montagematerial nur auf Bau-
schutzmatten ablegen.
Bei Verwendung von Beschwerungswannen mit Kies ist je Kollektor ein
maximales Gewicht von 320 kg möglich.
Montage der Kollektorstützen
