9.3 Kollektortemperaturfühler montieren
Der Kollektortemperaturfühler liegt dem Solarregler bei.
VORSICHT
Ausfall der Anlage durch defektes Fühlerkabel!
▶ Fühlerkabel vor möglichen Schäden, z. B. Marderfraß, schützen.
▶ Kollektortemperaturfühler in den Kollektor mit dem angeschlossenen
Vorlauf montieren.
1
3
4

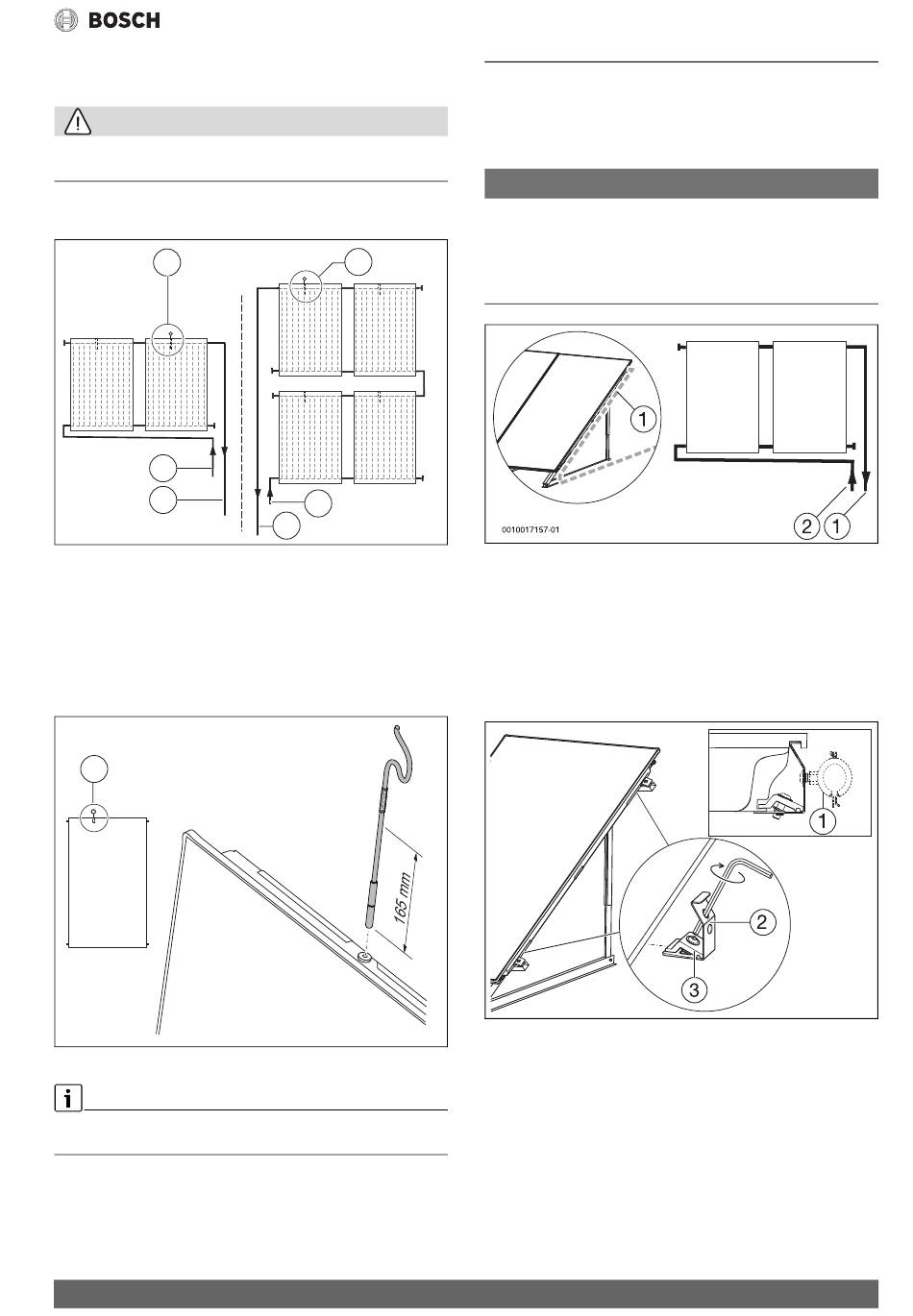

Bild 56 Position des Kollektortemperaturfühlers
[1] Kollektortemperaturfühlerposition bei einreihigen Feldern
[2] Kollektortemperaturfühlerposition bei zweireihigen Feldern
[3] Rücklauf
[4] Vorlauf
▶ Dichtungsschicht der Tauchhülse [1] z. B. mit einem Schraubendre-
her durchstoßen und Kollektortemperaturfühler bis zum Anschlag
einschieben (entspricht 165 mm).
1
Bild 57 Kollektortemperaturfühler montieren
Wenn die Tauchhülse eines falschen Kollektors durchstoßen wurde, die-
se Tauchhülse mit dem Stopfen aus dem Anschluss-Set abdichten.
SO5000TF – 6720811386 (2020/12)
2
3
4
6720640298.21-1.ST 6720640298.21-1.ST
6720803995.18-1.ST 6720803995.18-1.ST
10

Hydraulischer Anschluss

Informationen zum Verlegen der Rohrleitungen zum Kollektor befinden
sich in der Anleitung der Solarstation.
10.1

Rohrleitung montieren

HINWEIS
Undichtigkeit am Kollektoranschluss!
Bei senkrechter Führung der Vorlaufleitung können thermische Bewe-
gungen zu Undichtigkeiten führen.
▶ Bauseitige Vorlaufleitung am Kollektor entlang führen.
▶ Bauseitige Vorlaufleitung nicht senkrecht nach unten führen.
Bild 58 Rohrleitung am Kollektorfeld entlang führen
[1] Vorlaufleitung
[2] Rücklaufleitung
Halter für Vorlaufleitung montieren
▶ Halter [3] unten in der Montagetasche des Kollektors und oben in die
umlaufende Kollektorkante positionieren.
▶ Schraube durch die Öffnung [2] mit Schlüssel 5 mm anziehen.
▶ Bauseitige Rohrschelle am Halter befestigen [1].
Bild 59 Halter am Kollektor montieren
Vorlaufleitung montieren
▶ Gedämmte Vorlaufleitung am Halter befestigen.
Rücklaufleitung montieren
▶ Rücklaufleitung am Kollektorfeld entlang führen.
Hydraulischer Anschluss
0010017158-01
23
