IC-KP-B12-V45
Installation
2
Installation
2.1
Eingesetzte Geräte
In der nachfolgenden Tabelle sind alle Komponenten aufgelistet, die Sie zum
Anschluss einer IDENTControl IC-KP-B12-V45 an eine SIMATIC S7-400
Steuerung mit TCP/IP Anbindung benötigen.
Komponente
Simatic S-7 400 Spannungsversorgung
Simatic S-7 400 CPU
Simatic S-7 400 Kommunikationsprozessor
Auswerteeinheit IDENTControl
4 x Schreib-/Leseköpfe
4 x Anschlusskabel Schreib-/Leseköpfe
Netzwerkkabel
Datenträger
1 x Anschlusskabel IDENTControl
Tabelle 2.1: Auflistung der verwendeten Hardwarekomponenten
Diese Geräte sind dem in diesem Handbuch beschriebenen Testaufbau
entnommen. Sie können die Inbetriebnahme des Identifikationssystems
IDENTControl IC-KP-B12-V45 auch mit anderen, funktionsgleichen
Steuerungseinheiten durchführen. Die dazu benötigten Informationen entnehmen
Sie den zugehörigen Handbüchern der SIMATIC-Steuerung.
2.2
Aufbau und Anschluss

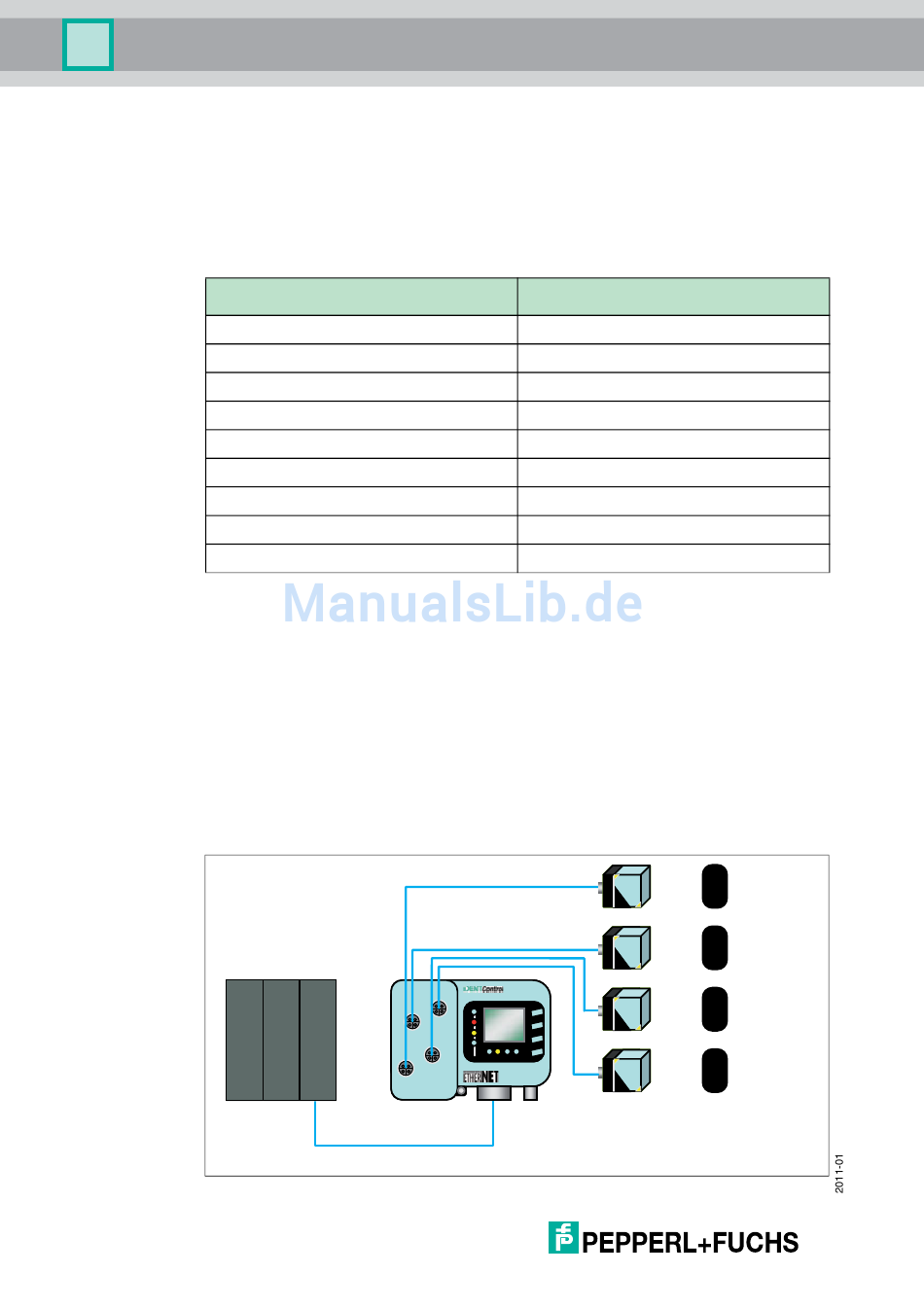

Der Aufbau der einzelnen Komponenten ist schematisch in der nachfolgenden
Grafik dargestellt.
Abbildung 2.1: Aufbau der Hardwarekomponenten
6
SPS
IDENTControl
Netzwerkkabel
Herstellerbezeichnung
PS 407 4A
CPU-412-2
CP 443-1
IC-KP-B12-V45
IQH-18GM-V1
V1-G-0,6M-PUR-V1-W
V45-G-10M-V45-G
IQC21-58
V1-G-2M-PUR
Verbindungskabel
Schreib-/
Lesekopf
Ind.
Ind.
Ind.
Ind.
Datenträger
