1MRS757683 B
REF615
Anwendungs-Handbuch
EFLPTOC1_OPERATE
EFHPTOC1_OPERATE
EFIPTOC1_OPERATE
EFLPTOC2_OPERATE
GUID-15DB4C4F-9B2C-483D-A066-6011F8535402 V1 DE

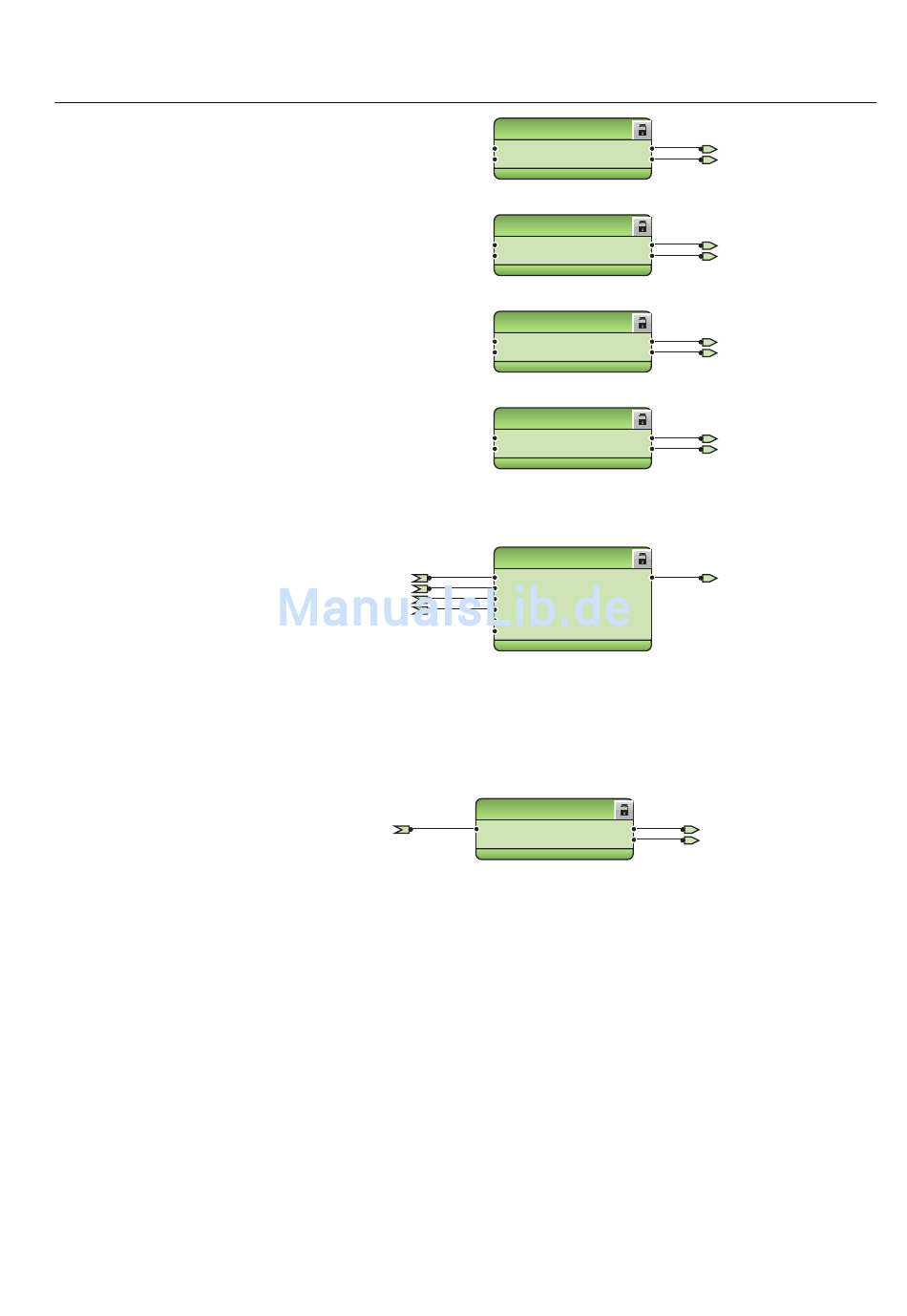

Abb. 338: Funktion für den Erdfehlerschutz
Der Phasenausfallschutz PDNSPTOC1 schützt vor Unterbrechungen in der normalen
dreiphasigen Versorgung. Beispielsweise wird bei ausgefallenen Leitern, wenn im
Sekundärkreis des Stromwandlers ein Fehler erkannt wird, die Funktion blockiert.
CCSPVC1_FAIL
GUID-816DE51C-0F1F-4CD9-AA1B-8D88BB8490D7 V2 DE
Abb. 339: Funktion für den Phasenausfallschutz
Der Schalterversagerschutz CCBRBRF1 wird über den START-Eingang durch
mehrere verschiedene Schutzfunktionen im Gerät aktiviert. Der
Schalterversagerschutz bietet verschiedene Betriebsmodi in Verbindung mit der
Position des Leistungsschalters und den gemessenen Leiter- und Summenströmen.
Die Schalterversagerschutzfunktion hat zwei Auslöseausgänge: TRRET und TRBU.
Der Auslöseausgang TRRET wird für die Wiederauslösung seines eigenen
Leistungsschalters durch TRPPTRC2_TRIP verwendet. Der Ausgang TRBU wird
für die Reserveauslösung am Leistungsschalter im vorgeschalteten Abgang
verwendet. Hierfür ist das Signal des Auslöseausgangs TRBU mit dem Binärausgang
X100:PO2 verbunden.
REF615 Standardkonfigurationen
EFIPTOC1
BLOCK OPERATE
ENA_MULT START
EFHPTOC1
BLOCK OPERATE
ENA_MULT START
EFLPTOC1
BLOCK OPERATE
ENA_MULT START
EFLPTOC2
BLOCK OPERATE
ENA_MULT START
OR6
B1 O
B2
B3
B4
B5
B6
PDNSPTOC1
BLOCK OPERATE
START
Abschnitt 3
EFIPTOC1_OPERATE
EFIPTOC1_START
EFHPTOC1_OPERATE
EFHPTOC1_START
EFLPTOC1_OPERATE
EFLPTOC1_START
EFLPTOC2_OPERATE
EFLPTOC2_START
EFxPTOC_OPERATE
PDNSPTOC1_OPERATE
PDNSPTOC1_START
