Abschnitt 3
REF615 Standardkonfigurationen
162
CBXCBR1_EXE_OP
TRPPTRC1_TRIP
DARREC1_OPEN_CB
GUID-ADCCB058-4D03-49FE-B434-C81296BF655D V1 DE

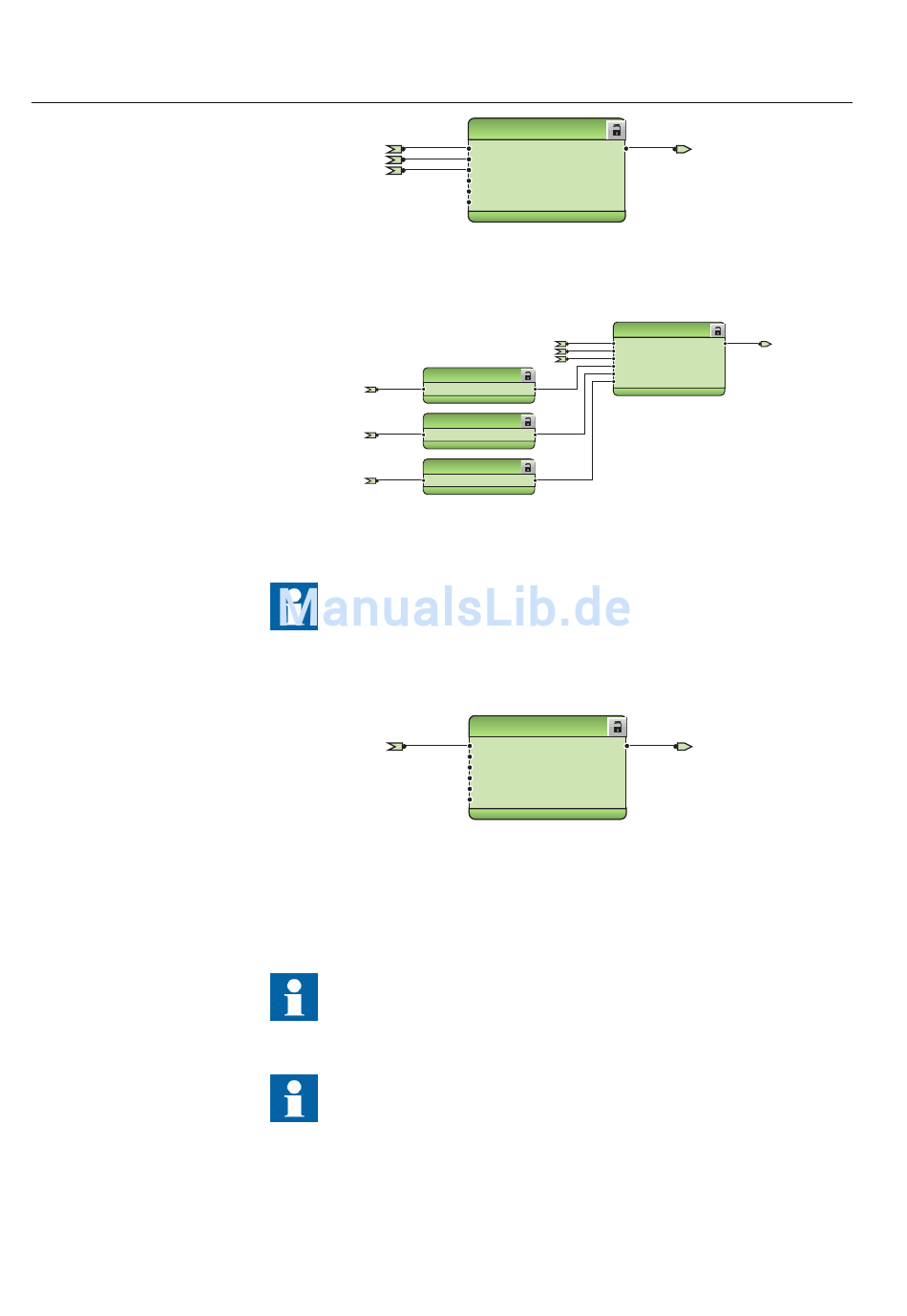

Abb. 200: Steuerungslogik des Leistungsschalters: Signale für Ausspule des
Leistungsschalters 1
TRPPTRC1_TRIP
TRPPTRC2_TRIP
X110_BI3_GAS_PRESSURE_ALARM
GUID-90D8B4C7-0F74-4BD3-9863-6BBD1517457E V1 DE
Abb. 201: "Schließen zulassen"-Logik des Leistungsschalters
Verbinden Sie Bedingungen mit höherer Priorität, die eingestellt
werden müssen, bevor Sie das Schließen des Leistungsschalter
zulassen. Diese Bedingungen können mit der Umgehungsoption der
Funktion nicht umgangen werden.
T1PTTR1_BLK_CLOSE
GUID-02C2AAA3-BF48-4645-AA7E-F951054AC78A V1 DE
Abb. 202: "Schließen blockieren"-Logik des Leistungsschalters
Die Konfiguration umfasst die Logik für das Generieren der externen Befehle zum
Schließen und Öffnen des Leistungsschalter, wenn sich das Gerät im lokalen oder
Remote-Modus befindet.
Prüfen Sie die Logik für den externen Befehl zum Schließen des
Leistungsschalters und passen Sie ihn für Ihre Anwendung an.
Verbinden Sie die zusätzlichen Signale für das Schließen und Öffnen
des Leistungsschalters im lokalen oder Remote-Modus, sofern für die
Konfiguration zutreffend.
OR6
B1
B2
B3
B4
B5
B6
DCSXSWI1_OKPOS
ESSXSWI1_OPENPOS
X110_BI4_CB_SPRING_CHARGED
NOT
IN OUT
NOT
IN OUT
NOT
IN OUT
OR6
B1
B2
B3
B4
B5
B6
1MRS757683 B
O
CB_OPEN_COMMAND
AND6
B1 O
CBXCBR1_ENA_CLOSE
B2
B3
B4
B5
B6
O
CBXCBR1_BLK_CLOSE
