Leiterunsymmetrie geschützt. Wenn im Sekundärkreis des Stromwandlers ein Fehler
erkannt wird, werden die Funktionen für den Schieflastschutz blockiert.
CCSPVC1_FAIL
CCSPVC1_FAIL
NSPTOC1_OPERATE
NSPTOC2_OPERATE
GUID-67A842F4-BA87-4B21-A921-35B8447380EE V2 DE

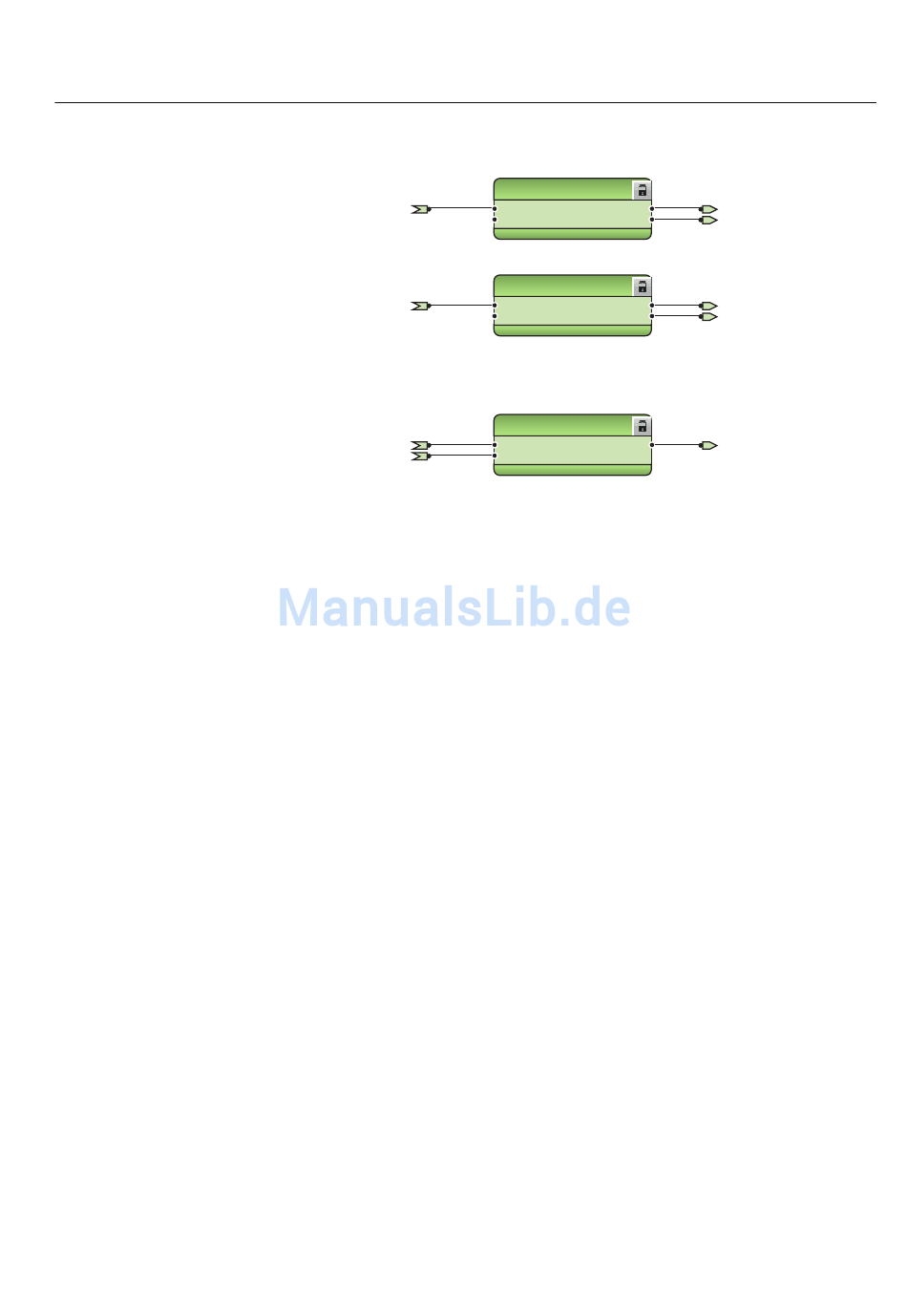

Abb. 226: Schieflastschutz
Für den Erdfehlerrichtungsschutz gibt es drei Stufen. Gemäß dem Bestellcode des
Geräts kann der Erdfehlerrichtungsschutz entweder nur auf konventionellem
Erdfehlerrichtungsschutz (DEFxPDEF) oder alternativ zusammen auf
admittanzbasiertem Erdfehlerschutz EFPADM oder wattmetrischem Erdfehlerschutz
WPWDE oder auf Erdfehlerschutz basierend auf harmonischen Komponenten
HAEFPTOC basieren. Eine dedizierte Schutzstufe INTRPTEF wird entweder für den
transienten Erdfehlerschutz oder für Kabel-intermittierenden Erdfehlerschutz in
kompensierten Netzwerken verwendet.
Der Binäreingang X110:BI2 wird für die Steuerung des charakteristischen Winkels
des Geräts (RCA: 0°, -90°) des Funktionsblocks für den Erdfehlerrichtungsschutz
verwendet. Der gleiche Eingang wird auch für den wattmetrischen Schutz verwendet.
REF615 Standardkonfigurationen
NSPTOC1
BLOCK OPERATE
ENA_MULT START
NSPTOC2
BLOCK OPERATE
ENA_MULT START
OR
B1 O
B2
Abschnitt 3
NSPTOC1_OPERATE
NSPTOC1_START
NSPTOC2_OPERATE
NSPTOC2_START
NSPTOC_OPERATE
