ABB REF615 Anwendungs-Handbuch Seite 112

Abschnitt 3
REF615 Standardkonfigurationen
106
NSPTOC1_OPERATE
NSPTOC2_OPERATE
GUID-A0E1F246-E42C-4732-B0DE-BDC3F4A16CDC V1 DE

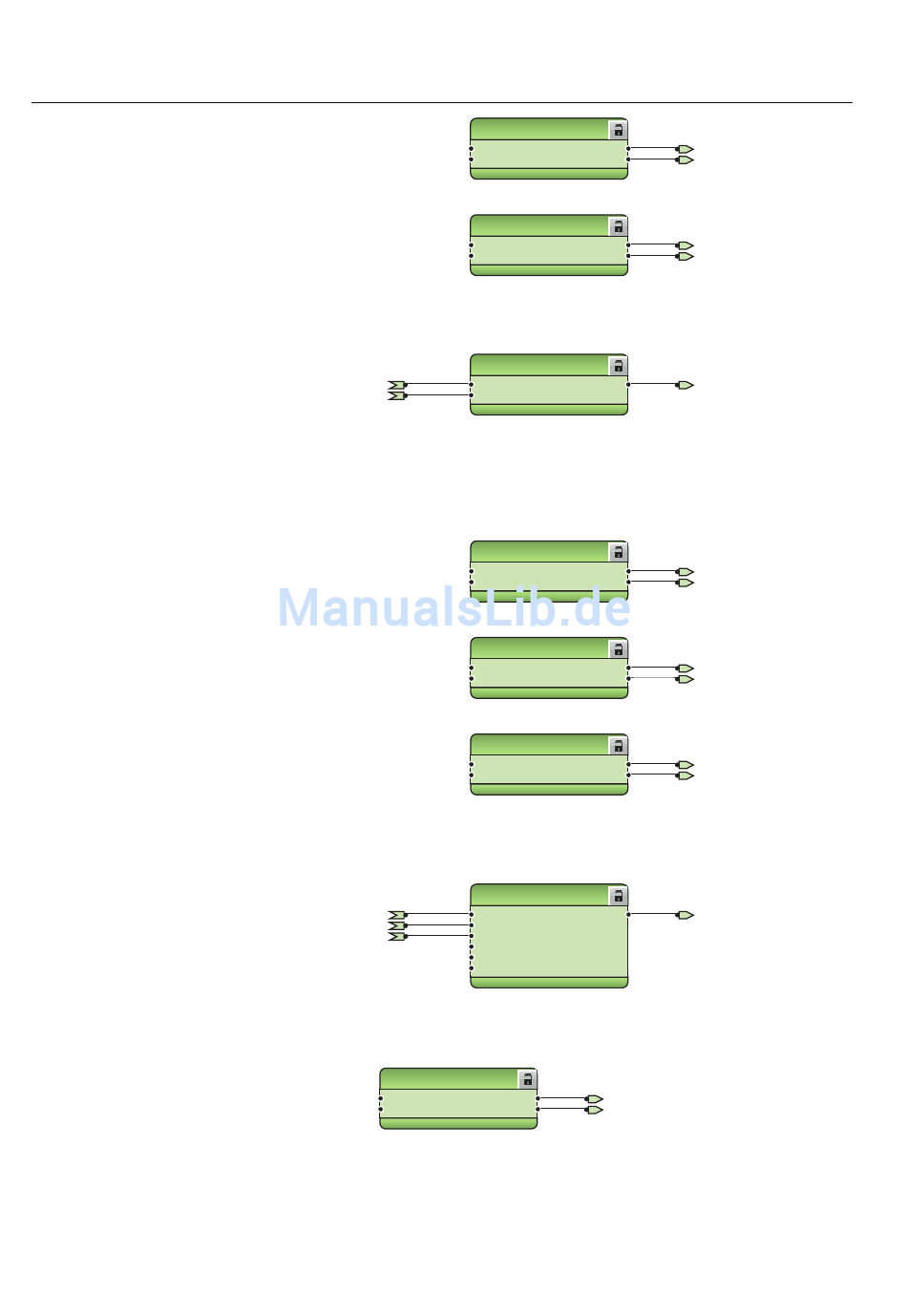

Abb. 100: Funktion für den Schieflastschutz
Für den Erdfehlerschutz gibt es vier Stufen. Eine Stufe ist für den empfindlichen
Erdfehlerschutz EFLPTOC2 vorgesehen.
EFHPTOC1_OPERATE
EFLPTOC1_OPERATE
EFIPTOC1_OPERATE
GUID-2540474C-37D6-4706-A740-2D0334DA26C2 V1 DE
Abb. 101: Funktionen für den Erdfehlerschutz
BLOCK
ENA_MULT
GUID-D4A930C6-E4C8-41DA-BF3D-07E908AC1FCD V1 DE
Abb. 102: Funktion für den empfindlichen Erdfehlerschutz
NSPTOC1
BLOCK OPERATE
ENA_MULT
NSPTOC2
BLOCK OPERATE
ENA_MULT
OR
B1
B2
EFIPTOC1
BLOCK OPERATE
ENA_MULT
EFHPTOC1
BLOCK OPERATE
ENA_MULT
EFLPTOC1
BLOCK OPERATE
ENA_MULT
OR6
B1
B2
B3
B4
B5
B6
EFLPTOC2
OPERATE
START
1MRS757683 B
NSPTOC1_OPERATE
START
NSPTOC1_START
NSPTOC2_OPERATE
START
NSPTOC2_START
O
NSPTOC_OPERATE
EFIPTOC1_OPERATE
START
EFIPTOC1_START
EFHPTOC1_OPERATE
START
EFHPTOC1_START
EFLPTOC1_OPERATE
START
EFLPTOC1_START
O
EFxPTOC_OPERATE
EFLPTOC2_OPERATE
EFLPTOC2_START
Anwendungs-Handbuch
REF615
