2.
Schließen Sie das Ethernet Adapterkabel W24 in die vorgesehene Kabelverschrau-
bung "5".
 Die Kabel W19 und W24 bilden eine Brücke.
3. Schließen Sie das Ethernet Adapterkabel am Ethernet-Switch (1) in den vorgesehe-
nen Anschluss (2) an.

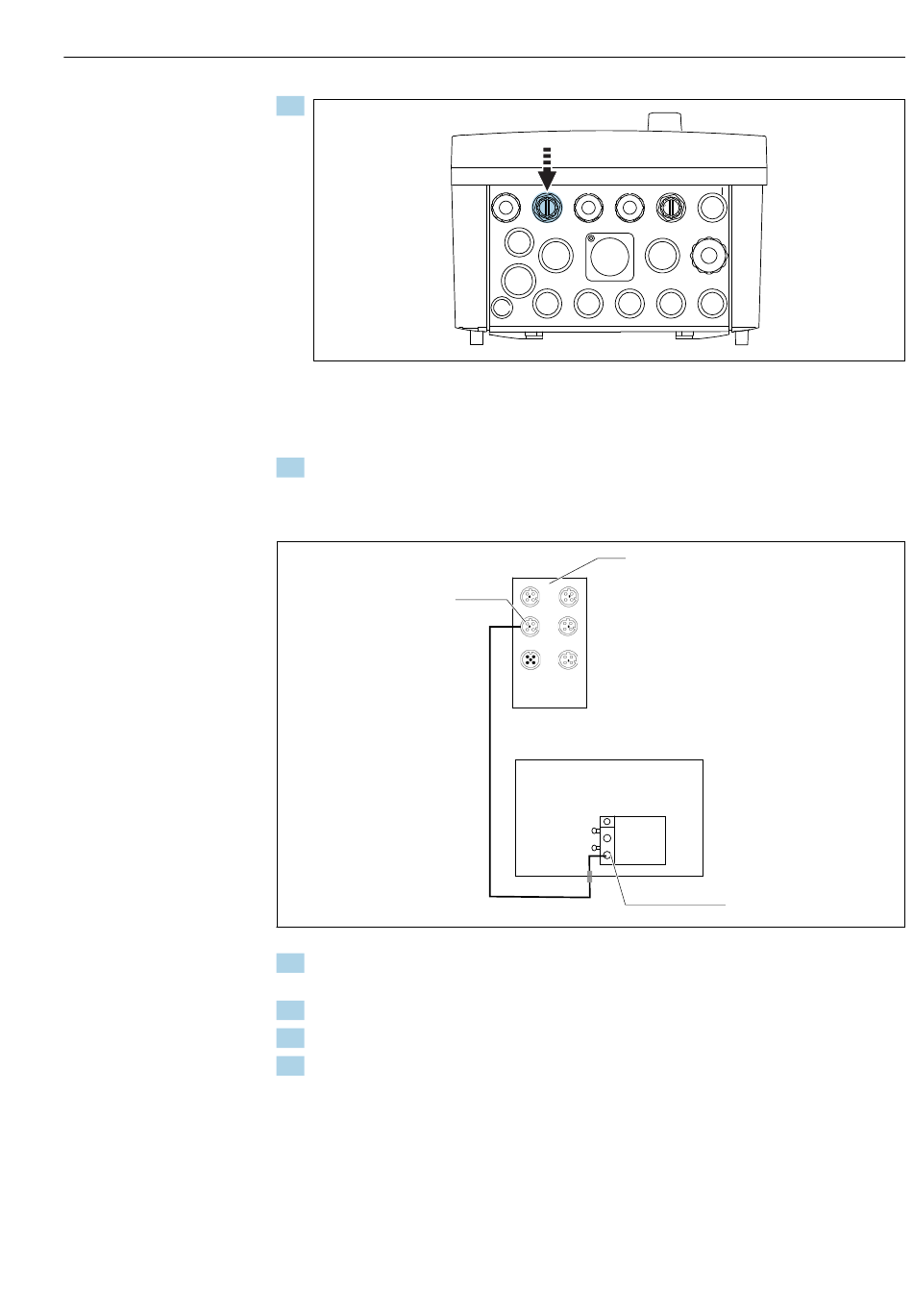

Kommunikationskabel Ethernet-Switch anschließen
2
1. Schließen Sie das Kommunikationskabel (W22) für den Ethernet-Switch (1) an den
Anschluss (2) an.
2. Führen Sie das Kabel in die Kabelverschraubung "4" des Medienverteilers →  48
3. Schließen Sie das W20 Kabel im Medienverteiler an die Kabelverschraubung
4. Schließen Sie das Kabel an die Feldbus-Schnittstelle IN1 des Busknotens (3).
 Die Kabel W22 und W20 bilden eine Brücke.
H 5 6
W22
W20
Elektrischer Anschluss
7 8
G
1
3
A0033454
A0033473
