Endress+Hauser Liquiline Control CDC90 Betriebsanleitung Seite 23

Liquiline Control CDC90
Endress+Hauser
7
6
5
2 4 6 8
1 3 5 7
4
8
9

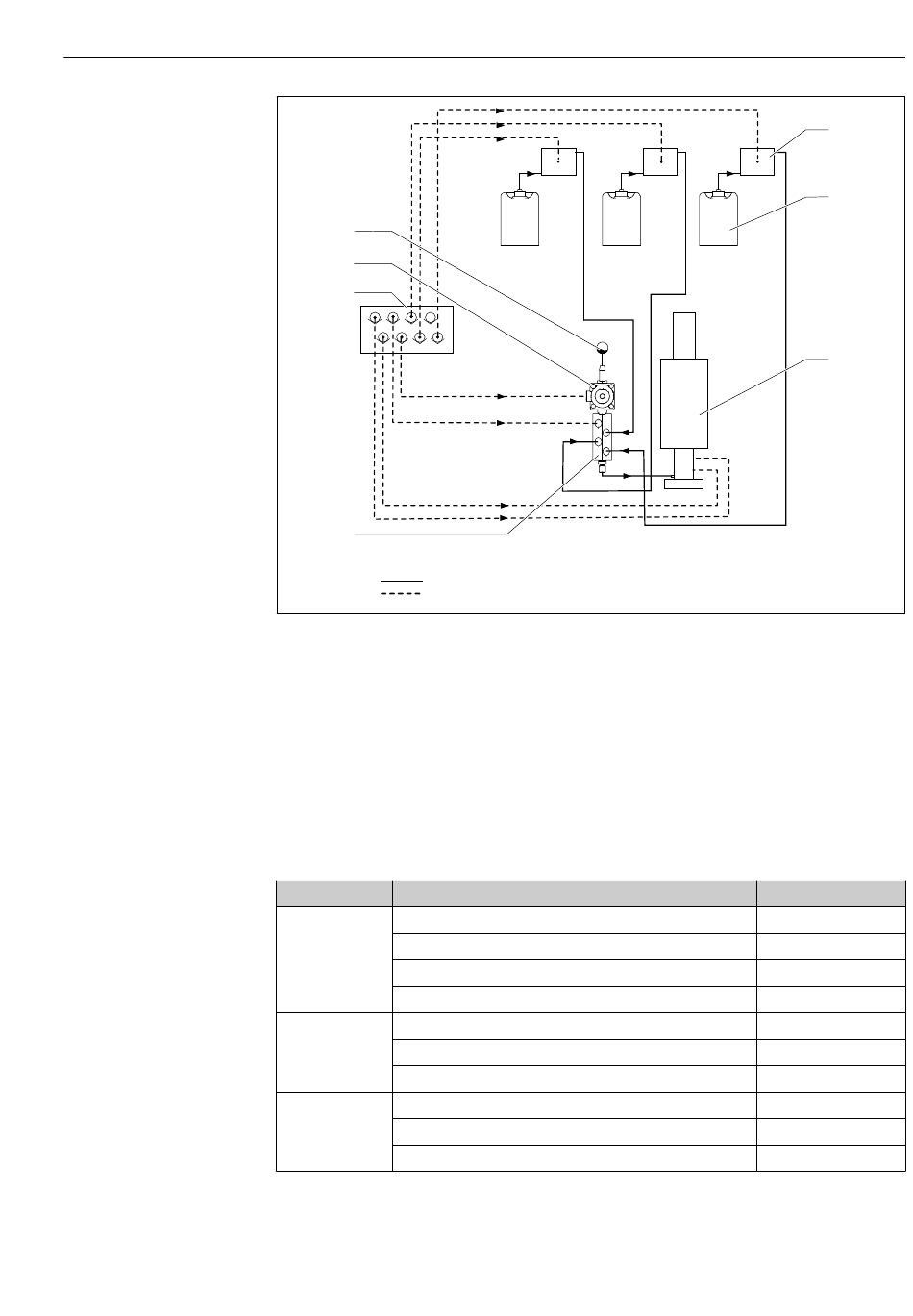

 22 Verschlauchungsplan Medium und Druckluft
1 Pumpen 1-3 (I = Input, O = Output)
2 Pufferlösungen und Reiniger
3 Armatur
4 Spülblock
5 Pilotventilblock in der pneumatischen Steuereinheit
Die einzelnen Schläuche befinden sich zusammengefasst in Multischläuche.
Multischlauch Funktion
M1 Druckluftansteuerung Prozessventil
Druckluftansteuerung Armatur
Spülluft
Verfahren der Armatur
M2 Reiniger
Puffer 1
Puffer 2
M3 Druckluftansteuerung Umschaltventil 2. Messstelle
Druckluftansteuerung Armatur, 2. Messstelle
Verfahren der Armatur, 2. Messstelle
O
I
6 Prozessventil
7 Wasseranschluss
8 Flüssigkeit
9 Druckluft
Schlauchnummern
3
1
4
2
A
C
B
8, 11
9
10
Montage
1
2
3
A0031871
23
