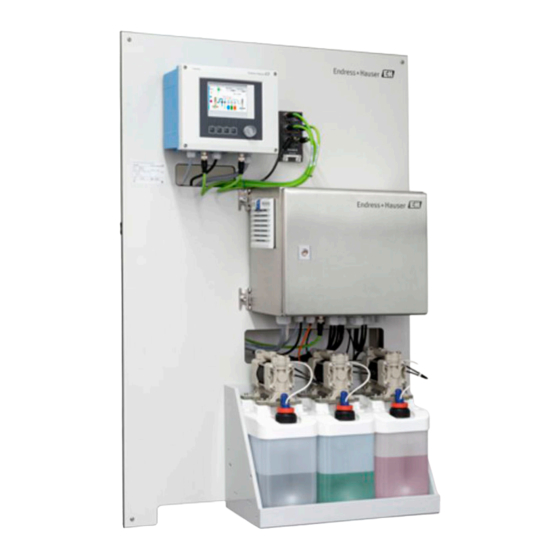

Endress+Hauser Liquiline Control CDC90 Zusatzdokumentation Zur Betriebsanleitung
Datenübertragung über modbus tcp
Vorschau ausblenden
Andere Handbücher für Liquiline Control CDC90:
- Betriebsanleitung (120 Seiten) ,
- Kurzanleitung (92 Seiten) ,
- Technische information (32 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90
Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

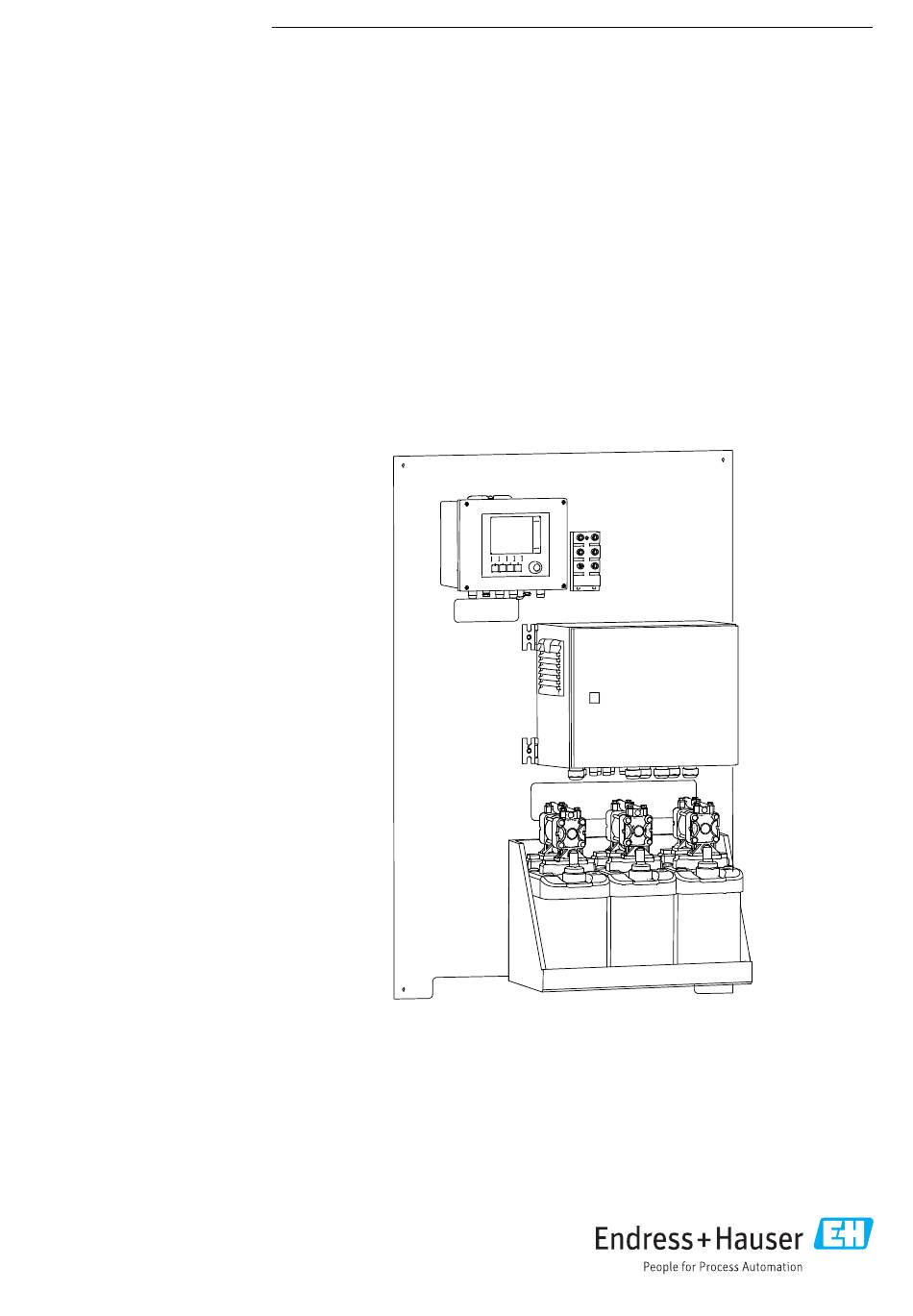

- Seite 1 Products Solutions Services SD02512C/07/DE/01.19 71464739 2019-12-11 Gültig ab Version 2.0.0.0 Sonderdokumentation Liquiline Control CDC90 Datenübertragung über Modbus TCP...
-
Seite 3: Inhaltsverzeichnis
Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise ......4 Verwendung der Zusatzdokumentation .. -
Seite 4: Hinweise
Liquiline Control CDC90 Hinweise Verwendung der Zusatzdokumentation Diese Zusatzdokumentation ist nur in Verbindung mit einem Liquiline Control CDC90 mit Modbus TCP zu verwenden. Diese Zusatzdokumentation ist ein Bestandteil der Betriebsanleitung und erweitert diese um Informationen zum Einsatz mit Modbus TCP. -
Seite 5: Montage Und Verdrahtung
Montage und Verdrahtung Die Montage und Verdrahtung ist in der Betriebsanleitung des Produkts Liquiline Control CDC90 beschrieben. Nach Anlegen der Versorgungsspannung wird das Gerät gestartet. Dieser Vorgang kann abhängig von der Gerätekonfiguration bis zu 2 Minuten dauern. Während des Startvor- gangs ist keine Kommunikation mit dem Gerät möglich. -
Seite 6: Inbetriebnahme
3. Einstellungen durch Übernehmen speichern. 4. 20 Sekunden warten, bis die Messwerte wieder zu sehen sind. Verbindung überprüfen Das Liquiline Control CDC90 implementiert das ICMP-Protokoll. Mit dem “ping”-Befehl kann geprüft werden, ob das Liquiline Control CDC90 über das Netzwerk erreichbar ist. Endress+Hauser... -
Seite 7: Modbus Tcp Auswählen
Liquiline Control CDC90 Inbetriebnahme A0041624 Modbus TCP auswählen Um zu aktivieren, welche Feldbuskommunikation zum Senden von Befehlen verwendet wird, navigieren zu: 1. Protokoll Modbus TCP auswählen. 2. Mit Übernehmen bestätigen. A0041623 Es wird nur eine Feldbuskommunikation verwendet, um Befehle an das Liquiline Con- trol CDC90 zu senden oder die Werte zu lesen. -
Seite 8: Parameter Tabellen
Parameter Tabellen Liquiline Control CDC90 Parameter Tabellen Variablen Register Word Word Summe ProgramControl 03 … 04 2 Outputs SystemInformation 00 … 06 CalibrationResult 10 … 54 MeasuningPointName 60 … 75 Channel1Information 100 … 143 306 Inputs Channel2Information 200 … 243 IO Feedback 900 …... -
Seite 9: Eingangsparameter
Liquiline Control CDC90 Parameter Tabellen A0041776 2 Programme Eingangsparameter 4.2.1 Systeminformationsparameter Register Parameter Beschreibung Datentype OpMode-State 0 = OpMode ist Setup USINT 1 = OpMode ist manuell 2 = OpMode ist automatisch 3 = OpMode ist Remote Alarm-State 0 = CDC90 hat keinen Alarm... -
Seite 10: Kalibrierungsparameter
Parameter Tabellen Liquiline Control CDC90 4.2.2 Kalibrierungsparameter Register Parameter Beschreibung Datentype 10 - 11 CalibrationResult1-Value REAL CalibrationResult1-Unit 0 = Keine Einheit USINT 7 = % 23 = mA 25 = mA 53 = pH 59 = hPa 66 = MΩ... - Seite 11 Liquiline Control CDC90 Parameter Tabellen Register Parameter Beschreibung Datentype CalibrationResult2-Type 0 = Keine Kalibrierungsart definiert USINT 1 = Rohwert 2 = Messwert 3 = Temperatur 4 = Offset 5 = Medium 1 6 = Messwert 1 7 = Medium 2...
- Seite 12 Parameter Tabellen Liquiline Control CDC90 Register Parameter Beschreibung Datentype CalibrationResult4-Valid 0 = ok USINT 1 = beschäftigt 2 = lokale Kalibrierung aktiv 3 = Sensor nicht konfiguriert 4 = Sensor nicht unterstützt 5 = ungültige Eingabe 6 = Kalibrierungsfehler CalibrationResult4-Type...
- Seite 13 Liquiline Control CDC90 Parameter Tabellen Register Parameter Beschreibung Datentype Channel1-Hold 0 = nicht aktiv UINT 1 = aktiv Channel1-ConnectedSen- 0 = Keine UINT sorType 3 = pH Glas 5 = pH ISFET 8 = ORP 110 - 111 Channel1-Value1 REAL...
- Seite 14 Parameter Tabellen Liquiline Control CDC90 Register Parameter Beschreibung Datentype Channel1-Value4-Unit 0 = Keine Einheit UINT 7 = % 23 = mA 25 = mA 53 = pH 59 = hPa 66 = MΩ 89 = °C 90 = K 110 = mV 114 = mV/pH 127 = °F...
- Seite 15 Liquiline Control CDC90 Parameter Tabellen Register Parameter Beschreibung Datentype Channel2-Value2-Unit 0 = Keine Einheit UINT 7 = % 23 = mA 25 = mA 53 = pH 59 = hPa 66 = MΩ 89 = °C 90 = K 110 = mV 114 = mV/pH 127 = °F...
- Seite 16 Parameter Tabellen Liquiline Control CDC90 Register Parameter Beschreibung Datentype Local Softkey 0 = Kein Softkey wird gedrückt USINT 6 = Softkey 1 wird gedrückt 10 = Softkey 2 wird gedrückt 14 = Softkey 3 wird gedrückt 18 = Softkey 4 wird gedrückt Current Command (Zur Zeit nicht unterstützt)
-
Seite 17: Geräteinformation
Liquiline Control CDC90 Parameter Tabellen Register Parameter Beschreibung Datentype Assembly1 Position 0 = Aus BYTE 1 = Ein Assembly2 Position Program active 0 = Aus BYTE 1 = Ein Alarm active 0 = Aus BYTE 1 = Ein Assembly1 HomePosi-... - Seite 20 www.addresses.endress.com...
