Liquiline Control CDC90
Endress+Hauser
6.4 Zusätzliche Eingänge, Ausgänge oder Relais
anschließen
WARNUNG
L
Fehlende Modulabdeckung
Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen
‣
Wenn Sie Ihre Hardware ändern oder erweitern: Füllen Sie die Steckplätze immer von
links nach rechts auf. Lassen Sie keine Lücke.
‣
Wenn nicht alle Steckplätze belegt sind: Stecken Sie in den Platz rechts vom letzten
Modul immer eine Blind- oder Endabdeckung . Dadurch ist der Berührschutz gewahrt.
‣
Gewährleisten Sie den Berührungsschutz insbesondere bei Relaismodulen (2R, 4R,
AOR).

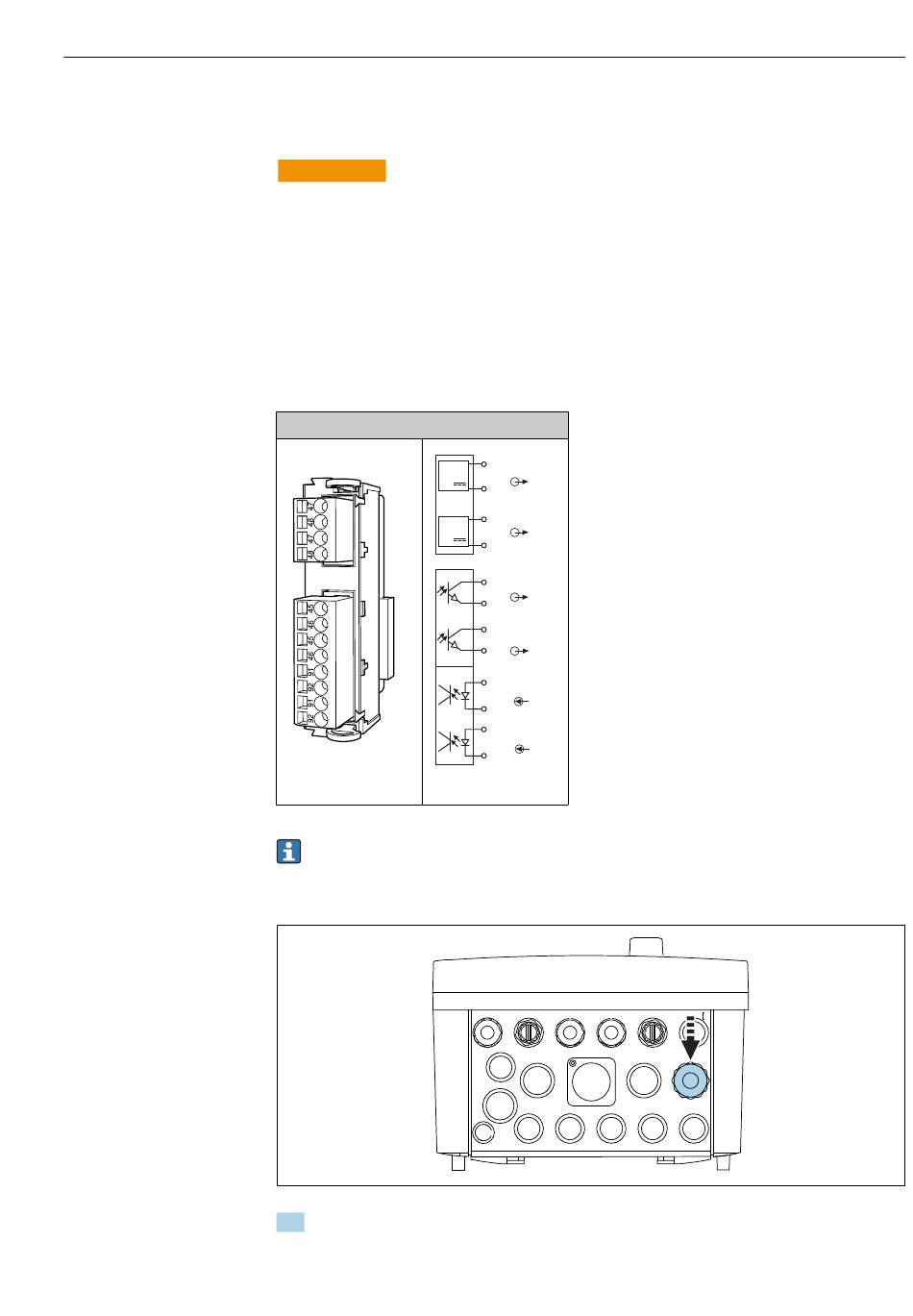

6.4.1 Digitale Ein- und Ausgänge
Modul DIO
 42
 41 Modul
Zur Überwachung der Druckluft.
DIO anschließen
1. Führen Sie das Kabel für die Digitalen Eingänge durch die vorgesehen Kabelver-
schraubung "G".
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
Anschlussplan
H 5 6 7
Elektrischer Anschluss
8
G
A0033457
