Liquiline Control CDC90
Endress+Hauser

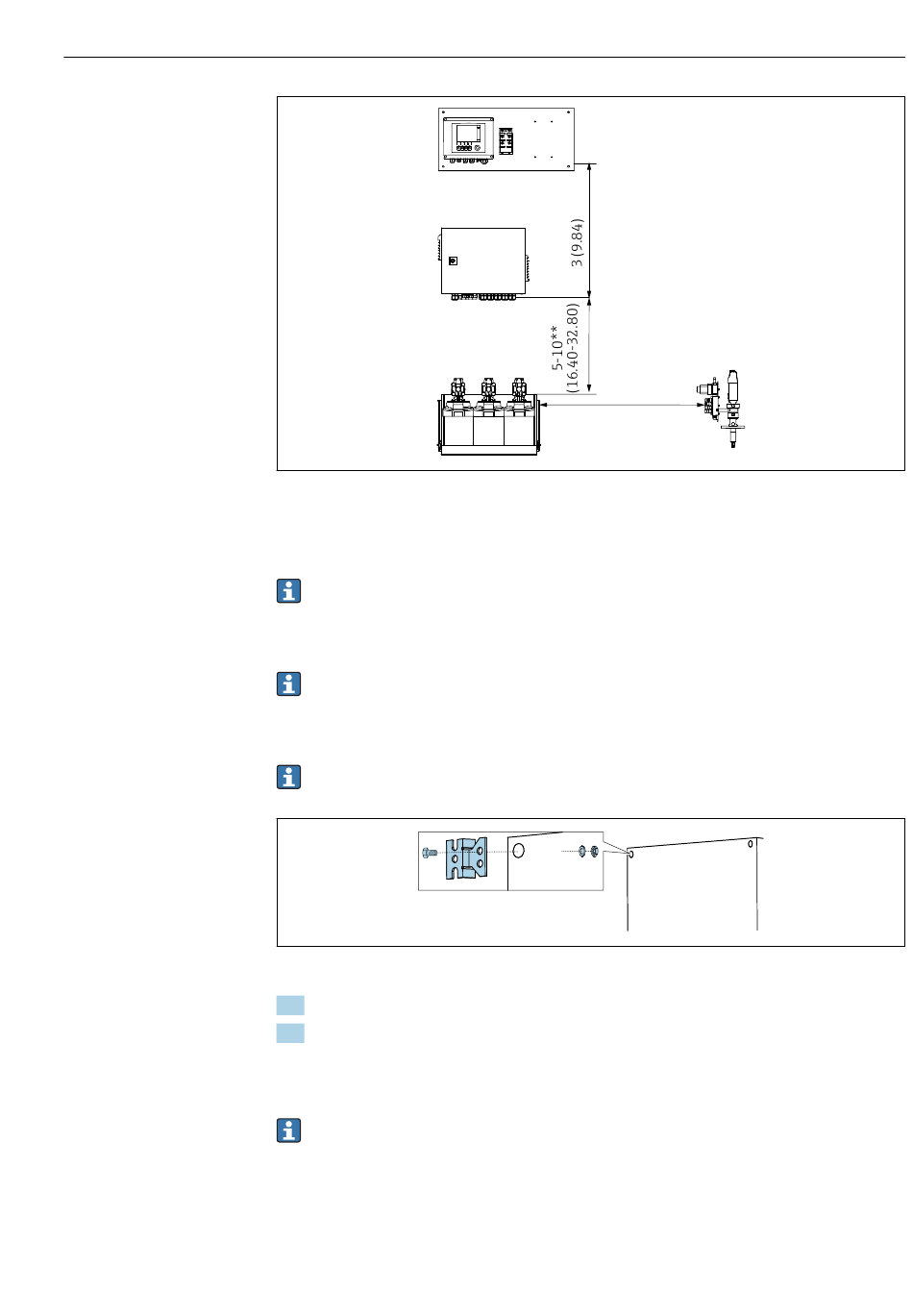

 19 Maximale Entfernungen der Systemkomponenten in m (ft)
* bei Verwendung der standardmäßig mitgelieferten Multischläuche
** je nach bestellter Multischlauchausführung
Achten Sie darauf, dass die Multischläuche eine maximale Länge von 10 m (32.8 ft)
haben. Siehe auch →  29
Steuereinheit
Für die Montageplatte der Steuereinheit müssen Dübel und Schrauben gestellt wer-
den.
Medienverteiler
Für den Medienverteiler sind Halterungen im Lieferumfang enthalten. Dübel und
Schrauben müssen bauseitig gestellt werden.
 20 Montage der Halterungen
1. Schrauben Sie die Halterung wie auf der Grafik beschrieben an den Medienverteiler.
2. Schrauben Sie nun den Medienverteiler an die Wand mit den von Ihnen gestellten
Materialien.
Multischlauchhalterung
Für die Multischläuche sind Halterungen im Lieferumfang enthalten. Dübel, Schrau-
ben und Unterlegscheiben müssen bauseitig gestellt werden.
0.5-2*
(1.64-6.56)
Montage
A0032617
A0031955
