Endress+Hauser Liquiline Control CDC90 Betriebsanleitung Seite 25

Liquiline Control CDC90
Endress+Hauser
Pilotventil
1
2
3
4

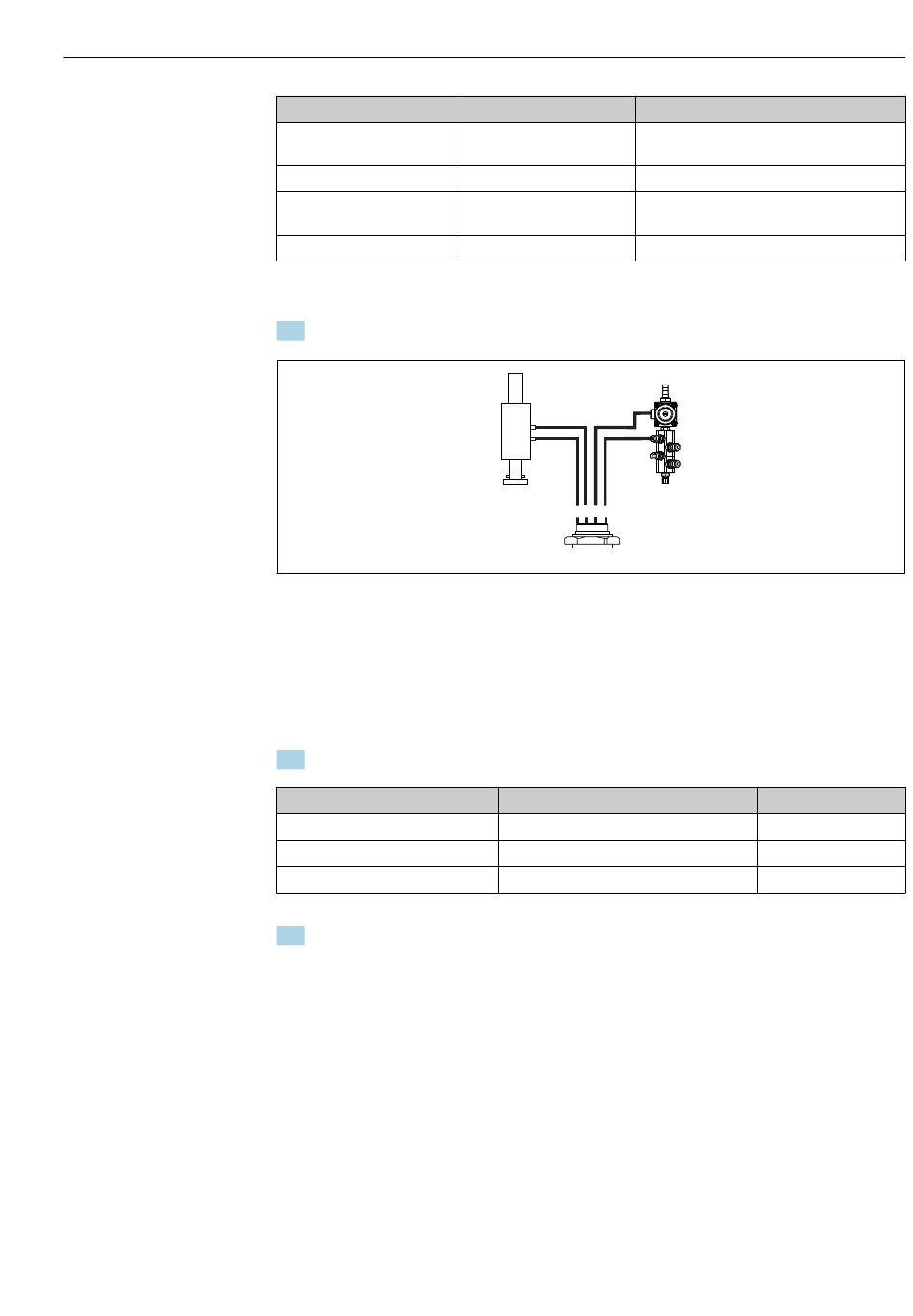

Anschluss M1 am Spülblock und Armatur
3. Schließen Sie die Schläuche wie folgt an:
 23 Anschlüsse M1 an Armatur und Spülblock
M2- Flüssigkeitsschläuche von Pumpen zum Spülblock
Anschluss M2 an Pumpen
Die Schläuche für die Flüssigkeitszufuhr zum Spülblock befinden sich im Schlauchpaket
des Multischlauchs M2
1. Schließen Sie die Schläuche an den Pumpen von links nach rechts wie folgt an:
Schlauch Nummer
A
B
C
1. Für den Transport von Reiniger und Puffer an der Pumpe schließen Sie die Schläuche
folgendermaßen an:
Funktion
Druckluftansteuerung Pro-
zessventil
Verfahren der Armatur
Druckluftansteuerung Arma-
tur
Spülluft
1 3 2 4
M1
Pumpe
Pumpe 1
Pumpe 2
Pumpe 3
Schlauch Nummer
1
2
3
4
Funktion
Reiniger
Puffer 1
Puffer 2
Montage
A0034130
25
