Montage
24
5.4.2 Druckluftversorgung anschließen
Druckluftversorgung
Beachten Sie beim Anschluss folgende Punkte:
• Die Druckluftleitung ist bauseitig zu stellen.
• Der optimale Luftdruck beträgt 4...6 bar (58...87 psi).
• Die Luft muss gefiltert (50 μm), öl- und kondensatfrei sein. Der Innendurchmesser muss
mindestens 6 mm (0,23") betragen.

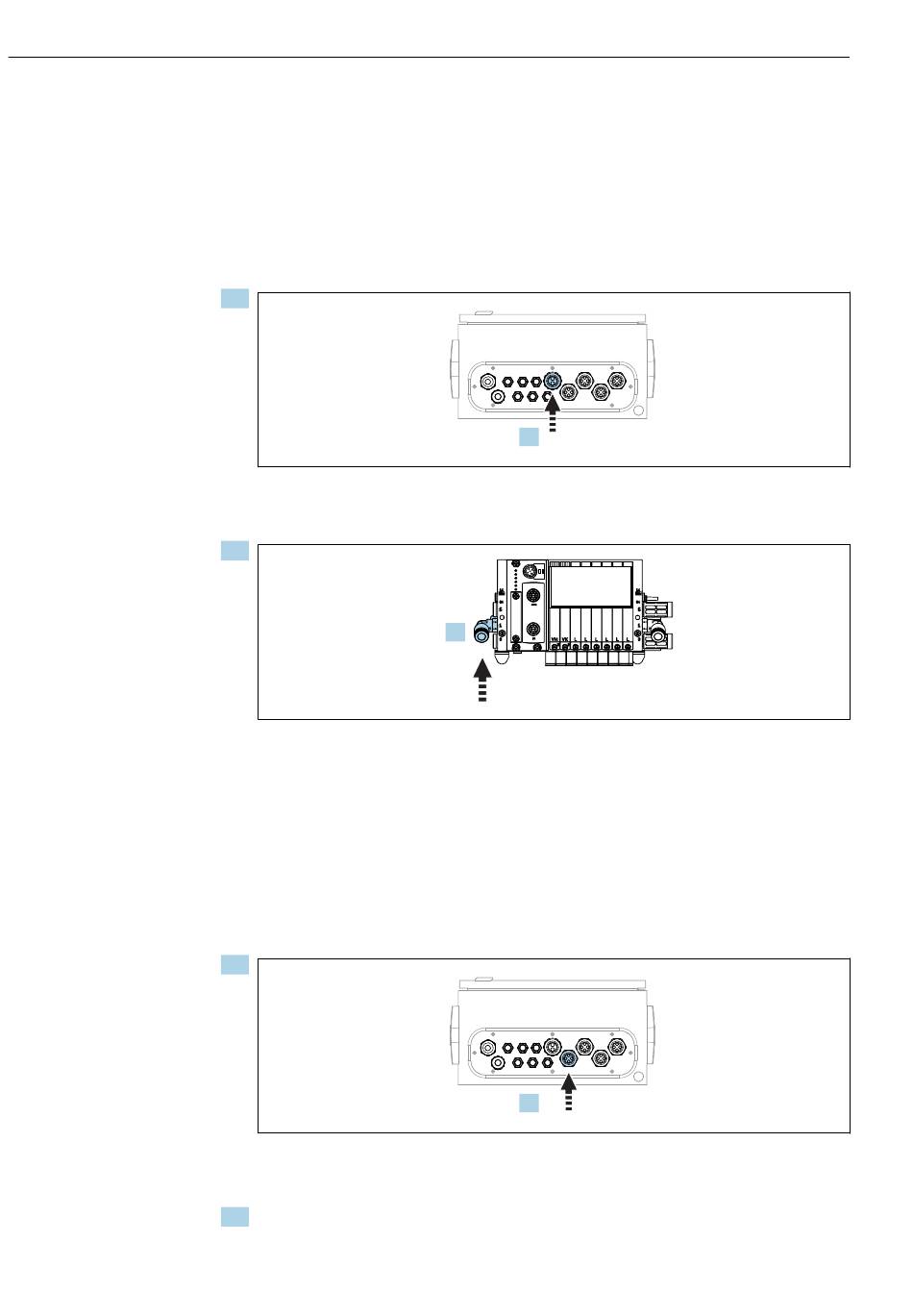

Anschluss im Medienverteiler
1.
Führen Sie den Schlauch für die Druckluftversorgung in die vorgesehene Kabelver-
schraubung des Medienverteilers.
2.
Schließen Sie den Schlauch an die Versorgung der Pilotventilinsel an.
5.4.3 Multischläuche anschließen
M1- Luftschläuche vom Medienverteiler zum Spülblock und Armatur
Anschluss M1 im Medienverteiler
Die Luftschläuche für die Pilotventile befinden sich im Schlauchpaket des Multischlauchs
M1.
1.
Führen Sie die Schläuche des Multischlauchs M1 in die vorgesehene Kabelverschrau-
bung des Medienverteilers
2. Schließen Sie die Schläuche wie folgt an die Pilotventilinsel an:
1.
2.
1.
Liquiline Control CDC90
A0033429
A0033430
A0033431
