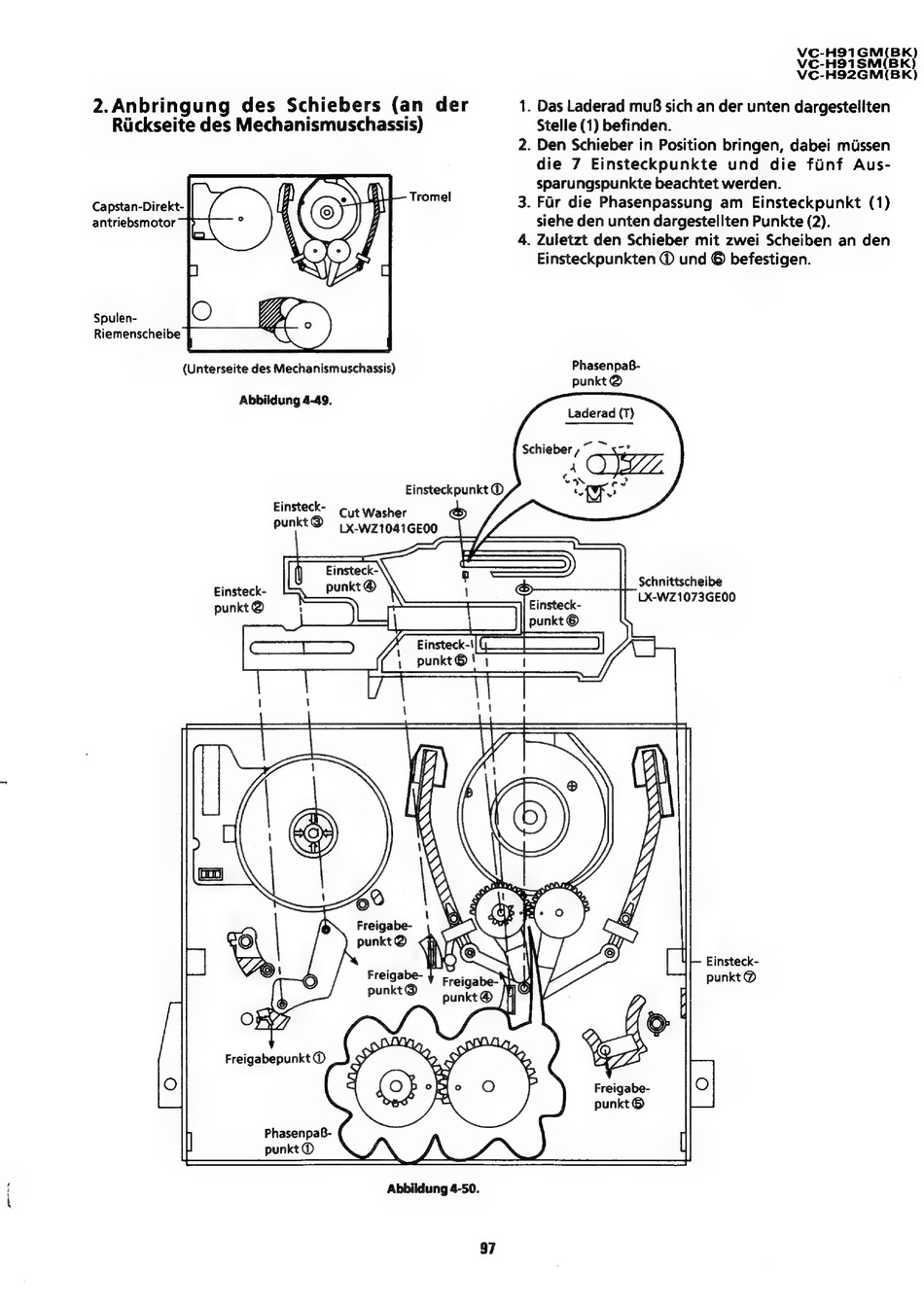

2.Anbringung
des Schiebers (an der
Riickseite des Mechanismuschassis)
Capstan-Direkt-
antriebsmotor
Spulen-
Riemenscheibe
(Unterseite des Mechanismuschassis)
Abbildung 4-49.
Einsteck-
Cut Washer
punkt®
1 y.wz1041GE00
Einsteck-
punkt @
PhasenpaB-
punkt ©
Abbildung 4-50.
Freigabe- Nt
punkt@
VC-H91GM(BK)
VC-H391SM(BK)
VC-H92GM(BK)
. Das Laderad muB sich an der unten dargestellten
Stelle (1) befinden.
. Den Schieber in Position bringen, dabei mUssen
die 7 Einsteckpunkte
und die finf Aus-
sparungspunkte beachtet werden.
. Far die Phasenpassung am Einsteckpunkt (1)
siehe den unten dargestellten Punkte (2).
. Zuletzt den Schieber mit zwei Scheiben an den
Einsteckpunkten © und © befestigen.
PhasenpaB-
punkt @
Laderad (T)
Schnittscheibe
LX-WZ1073GE00
Einsteck-
punkt @
Freigabe-
punkt ©
