VC-H91SM
VC-H92GM
K)
K)
VC-H91 Sm
K)

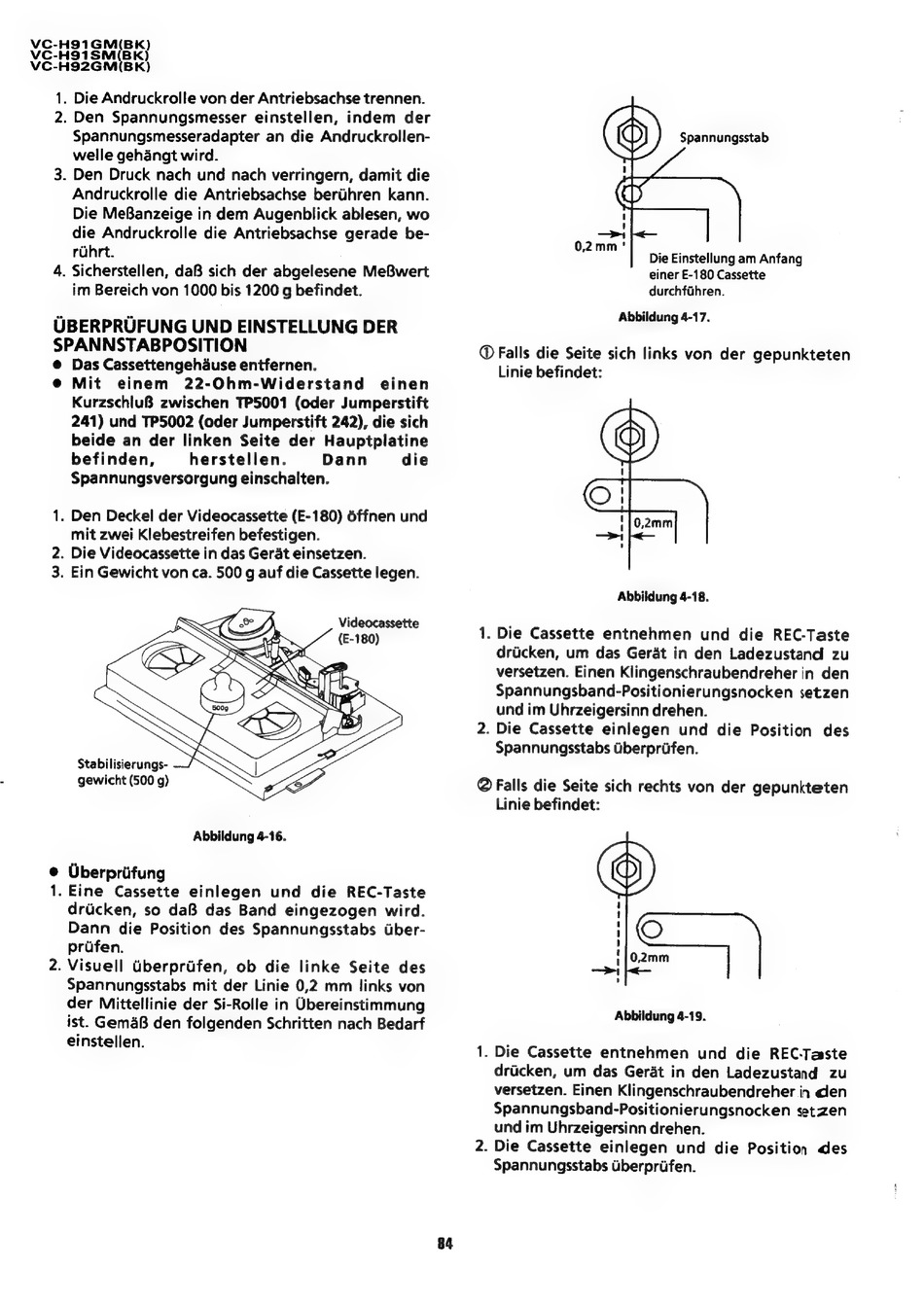

1. Die Andruckrolle von der Antriebsachse trennen.
2. Den Spannungsmesser einstellen, indem
der
Spannungsmesseradapter an die Andruckrollen-
welle gehangt wird.
3. Den Druck nach und nach verringern, damit die
Andruckrolle die Antriebsachse berthren kann.
Die MeBanzeige in dem Augenblick ablesen, wo
die Andruckrolle die Antriebsachse gerade be-
rahrt.
4. Sicherstellen, daB sich der abgelesene MeBwert
im Bereich von 1000 bis 1200 g befindet.
UBERPRUFUNG UND EINSTELLUNG DER
SPANNSTABPOSITION
@ Das Cassettengehduse entfernen.
@ Mit
einem
22-Ohm-Widerstand
einen
Kurzschlu8 zwischen TP5001 (oder Jumperstift
241) und TP5002 (oder Jumperstift 242), die sich
beide an der linken Seite der Hauptplatine
befinden,
herstellen.
Dann
die
Spannungsversorgung einschalten.
1. Den Deckel der Videocassette (E-180) éffnen und
mit zwei Klebestreifen befestigen.
2. Die Videocassette in das Gerat einsetzen.
3. Ein Gewicht von ca. 500 g auf die Cassette legen.
Videocassette
(E-180)
Stabilisierungs-
gewicht (500 g)
Abbildung 4-16.
e Uberprifung
1. Eine
Cassette
einlegen
und
die REC-Taste
dricken, so daB das Band eingezogen wird.
Dann
die Position des Spannungsstabs
dber-
prifen.
2. Visuell
Uberprifen,
ob die linke Seite des
Spannungsstabs mit der Linie 0,2 mm links von
der Mittellinie der Si-Rolle in Ubereinstimmung
ist. Gem&B den folgenden Schritten nach Bedarf
einstellen.
84
Spannungsstab
Die Einstellung am Anfang
einer E-180 Cassette
durchfihren.
Abbildung 4-17.
© Falls die Seite sich links von der gepunkteten
Linie befindet:
Abbildung 4-18.
1. Die Cassette entnehmen
und die REC-Taste
dricken, um das Gerat in den Ladezustand zu
versetzen. Einen Klingenschraubendreher in den
Spannungsband-Positionierungsnocken setzen
und im Uhrzeigersinn drehen.
2. Die Cassette einlegen und die Position
des
Spannungsstabs Uberpriifen.
@ Falls die Seite sich rechts von der gepunkteten
Linie befindet:
Abbildung 4-19.
1. Die Cassette entnehmen
und die REC-Taste
drucken, um das Gerat in den Ladezustand
zu
versetzen. Einen Klingenschraubendreher in den
Spannungsband-Positionierungsnocken setzen
und im Uhrzeigersinn drehen.
2. Die Cassette einlegen und die Position des
Spannungsstabs Uberprifen.
