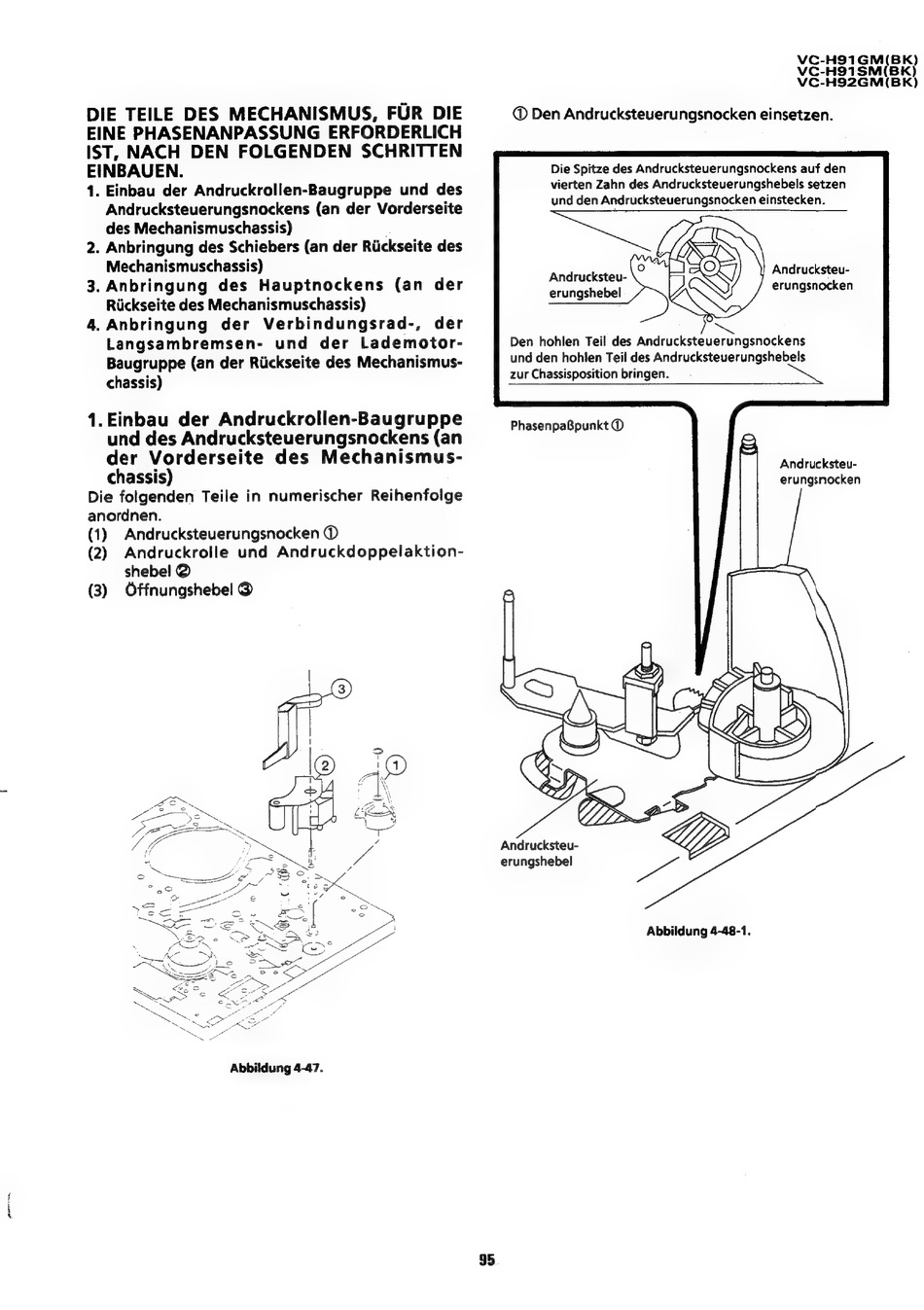

DIE TEILE DES MECHANISMUS,
FUR DIE
EINE PHASENANPASSUNG
ERFORDERLICH
IST, NACH
DEN FOLGENDEN
SCHRITTEN
EINBAUEN.
1. Einbau der Andruckrollen-Baugruppe
und des
Andrucksteuerungsnockens (an der Vorderseite
des Mechanismuschassis)
. Anbringung des Schiebers (an der Riickseite des
Mechanismuschassis)
.Anbringung
des Hauptnockens
(an der
Riickseite des Mechanismuschassis)
.Anbringung
der
Verbindungsrad-,
der
Langsambremsen-
und
der
Lademotor-
Baugruppe (an der Riickseite des Mechanismus-
chassis)
.Einbau der Andruckrollen-Baugruppe
und des Andrucksteuerungsnockens (an
der Vorderseite
des Mechanismus-
chassis)
Die folgenden Teile in numerischer Reihenfolge
anordnen.
(1)
Andrucksteuerungsnocken @
(2)
Andruckrolle
und Andruckdoppelaktion-
shebel @
(3)
Offnungshebel @
Abbildung 4-47.
Die Spitze des Andrucksteuerungsnockens auf den
vierten Zahn des Andrucksteuerungshebels setzen
und den Andrucksteuerungsnocken einstecken.
Andrucksteu-
erungsnocken
Andrucksteu-
erungshebel
™
Den hohlen Teil des Andrucksteuerungsnockens
und den hohlen Teil des Andrucksteuerungshebels
zur Chassisposition bringen.
PhasenpaBpunkt ©
Andrucksteu-
erungsnocken
Andrucksteu-
erungshebel
Abbildung 4-48-1.
