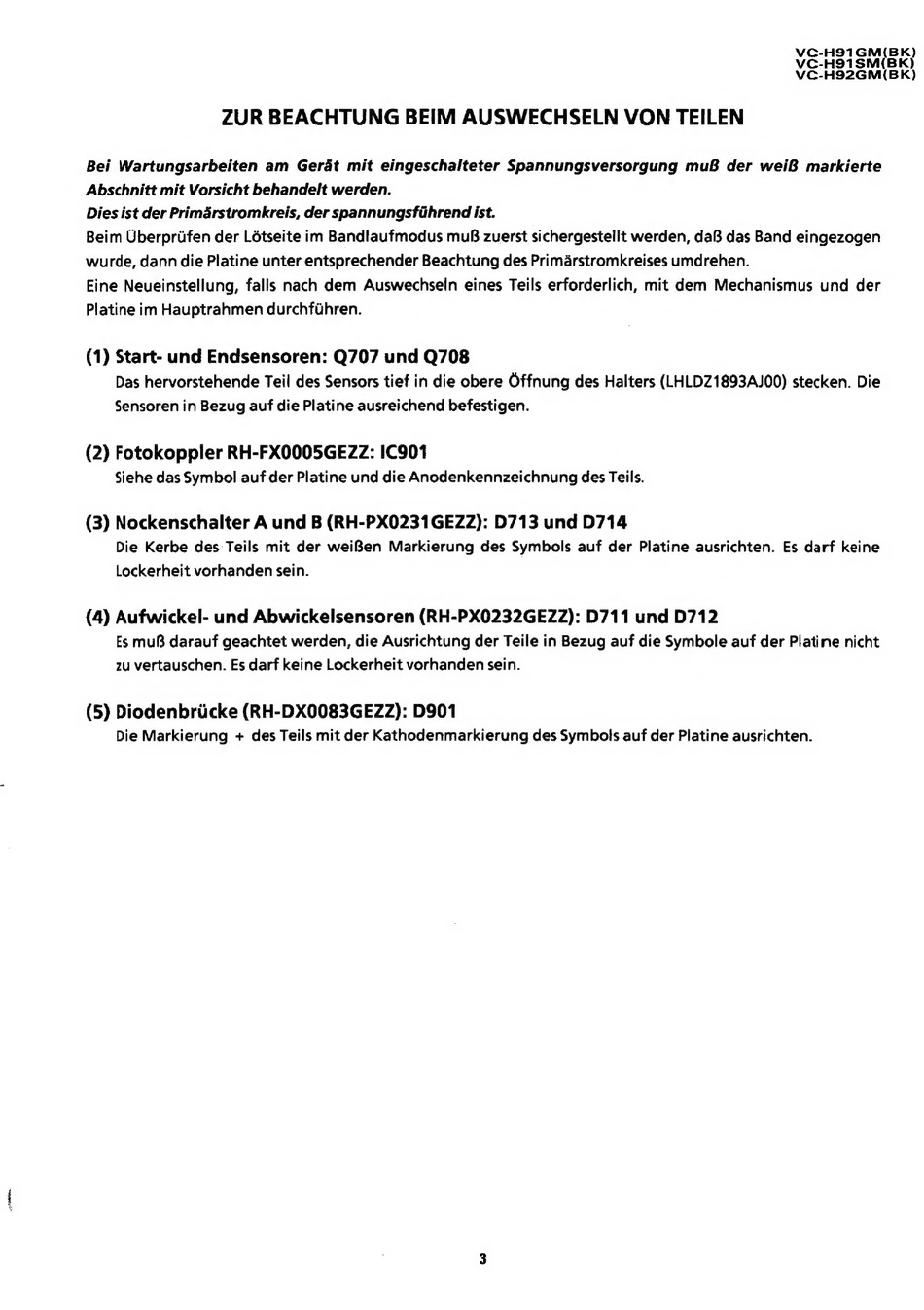

ZUR BEACHTUNG BEIM AUSWECHSELN VON TEILEN
Bei Wartungsarbeiten am Gerat mit eingeschalteter Spannungsversorgung muB der weiB markierte
Abschnitt mit Vorsicht behandelt werden.
Dies ist der Primarstromkreis, der spannungsfihrend ist.
Beim Uberprifen der Létseite im Bandlaufmodus muB zuerst sichergestellt werden, daB das Band eingezogen
wurde, dann die Platine unter entsprechender Beachtung des Primarstromkreises umdrehen.
Eine Neueinstellung, falls nach dem Auswechseln eines Teils erforderlich, mit dem Mechanismus und der
Platine im Hauptrahmen durchfthren.
(1) Start- und Endsensoren: Q707 und Q708
Das hervorstehende Teil des Sensors tief in die obere Offnung des Halters (LHLDZ1893AJ00) stecken. Die
Sensoren in Bezug auf die Platine ausreichend befestigen.
(2) Fotokoppler RH-FX0005GEZZ: IC901
Siehe das Symbol auf der Platine und die Anodenkennzeichnung des Teils.
(3) Nockenschalter A und B (RH-PX0231GEZZ): D713 und D714
Die Kerbe des Teils mit der weiBen Markierung des Symbols auf der Platine ausrichten. Es darf keine
Lockerheit vorhanden sein.
(4) Aufwickel- und Abwickelsensoren (RH-PX0232GEZZ): D711 und D712
Es muB darauf geachtet werden, die Ausrichtung der Teile in Bezug auf die Symbole auf der Platine nicht
zu vertauschen. Es darf keine Lockerheit vorhanden sein.
(5) Diodenbriicke (RH-DX0083GEZZ): D901
Die Markierung + des Teils mit der Kathodenmarkierung des Symbols auf der Platine ausrichten.
