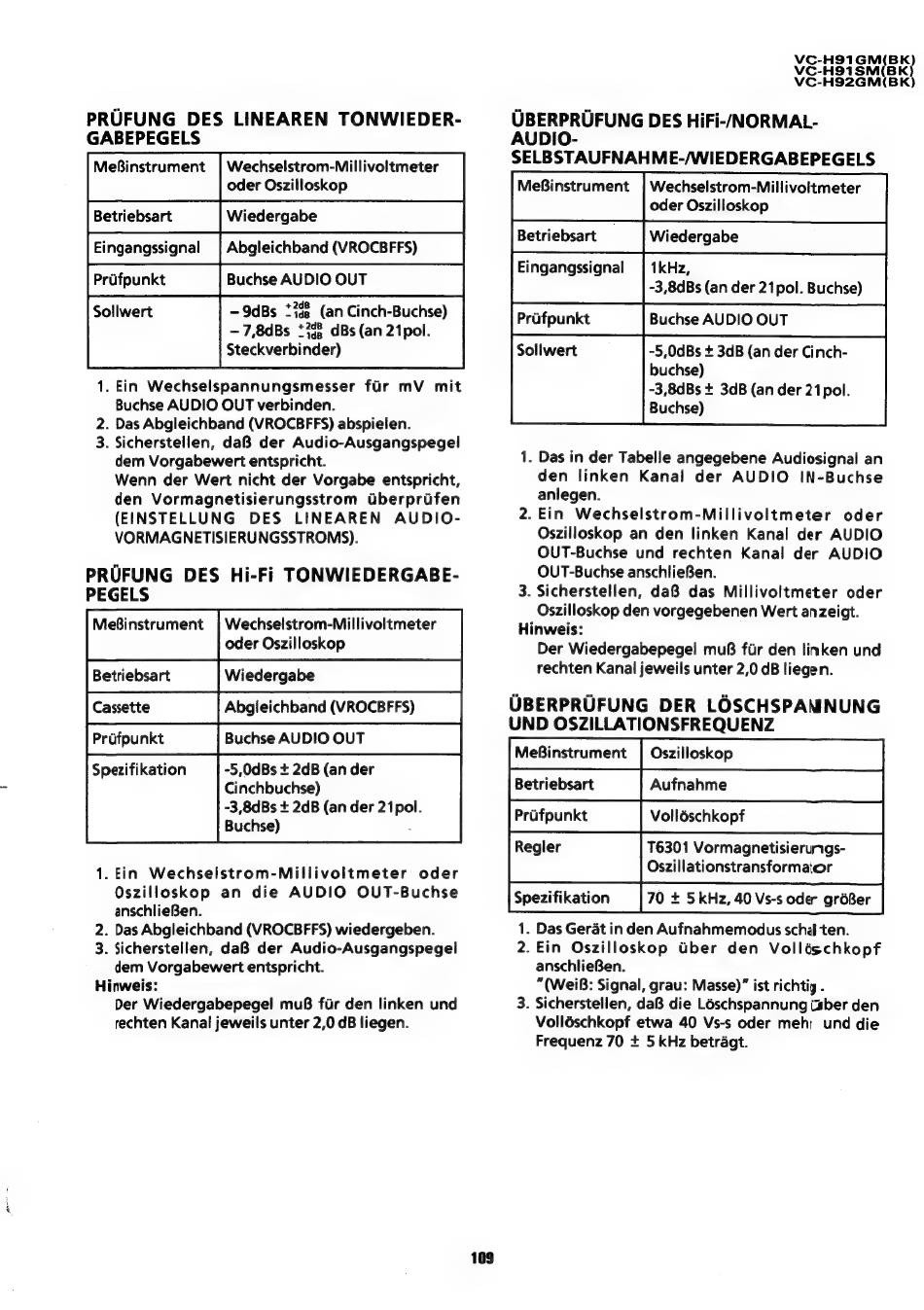

PRUFUNG DES LINEAREN TONWIEDER-
GABEPEGELS
MeBinstrument Wechselstrom-Millivoltmeter
oder Oszilloskop
Wiedergabe
Abgleichband (VROCBFFS)
Betriebsart
Eingangssignal
Buchse AUDIO OUT
-9dBs *338 (an Cinch-Buchse)
—7,8dBs +738 dBs (an 21pol.
Steckverbinder)
Prifpunkt
Sollwert
1. Ein Wechselspannungsmesser fir mV mit
Buchse AUDIO OUT verbinden.
2. Das Abgleichband (VROCBFFS) abspielen.
3. Sicherstellen, daB der Audio-Ausgangspege!
dem Vorgabewert entspricht.
Wenn der Wert nicht der Vorgabe entspricht,
den Vormagnetisierungsstrom tGberprifen
(EINSTELLUNG DES LINEAREN AUDIO-
VORMAGNETISIERUNGSSTROMS).
PRUFUNG DES Hi-Fi TONWIEDERGABE-
PEGELS
MeBinstrument | Wechselstrom-Millivoltmeter
oder Oszilloskop
Wiedergabe
Abgleichband (VROCBFFS)
Buchse AUDIO OUT
-5,0dBs + 2dB (an der
Cinchbuchse)
-3,8dBs + 2dB (an der 21pol.
Buchse) .
Betriebsart
Cassette
Praifpunkt
Spezifikation
1. Ein Wechselstrom-Millivoltmeter oder
Oszilloskop an die AUDIO OUT-Buchse
anschlieBen.
2. Das Abgleichband (VROCBFFS) wiedergeben.
3. Sicherstellen, daB der Audio-Ausgangspegel
dem Vorgabewert entspricht.
Hinweis:
Der Wiedergabepegel muB fir den linken und
rechten Kanal jeweils unter 2,0 dB liegen.
169
DEERE RU FUNG DES HiFi-/NORMAL-
DIO-
SELBSTAUFNAHME-/WIEDERGABEPEGELS
MeBinstrument | Wechselstrom-Millivoltmeter
oder Oszilloskop
Betriebsart _ Wiedergabe
Eingangssignal | 1kHz,
-3,8dBs (an der 21pol. Buchse)
Prifpunkt Buchse AUDIO OUT
-5,0dBs + 3dB (an der Cinch-
buchse)
-3,8dBs + 3dB (an der 21pol.
Buchse)
1. Das in der Tabelle angegebene Audiosignal an
den linken Kanal der AUDIO IN-Buchse
anlegen.
2. Ein Wechselstrom-Millivoltmeter oder
Oszilloskop an den linken Kanal der AUDIO
OUT-Buchse und rechten Kanal der AUDIO
OUT-Buchse anschlieBen.
3. Sicherstellen, daB das Millivoltmeter oder
Oszilloskop den vorgegebenen Wert anzeigt.
Hinweis:
Der Wiedergabepegel muB fiir den linken und
rechten Kanal jeweils unter 2,0 dB liegen.
UBERPRUFUNG DER LOSCHSPANNUNG
UND OSZILLATIONSFREQUENZ
Prifpunkt Volléschkopf
T6301 Vormagnetisierungs-
Oszillationstransformator
Spezifikation 70 + 5kHz, 40 Vs-s oder gréBer
1. Das Geradt in den Aufnahmemodus schal ten.
2. Ein Oszilloskop Uber den Volléschkopf
anschlieBen.
"(WeiB: Signal, grau: Masse)" ist richtiy .
3. Sicherstellen, daB die Léschspannung (aber den
Volléschkopf etwa 40 Vs-s oder meh: und die
Frequenz 70 + 5 kHz betragt.
